KTM 1050 / 1090 / 1190 /1290 Adventure Zubehör by HEIZKÖRPER Modifications

Zitat von hewo1090

Wie und wo ist dieser bestellbar?

Schreib mir einfach was du brauchst und deine Lieferadresse hier als PM und alles weitere klären wir.

Beste Grüße

Edy

Zitat von hewo1090

Hallo. Würde den großen Soziusfußrasten Tieferlegungssatz für 1090 Adventure benötigen. Ist dieser für den

original Endtopf geeignet, sieht dort doch sehr knapp aus?

Die "großen" Soziusfußrasten Tieferlegungsplatten passen nicht mit dem original Auspuff. Da müsstest du die kleinen nehmen.

KTM 1XX0 ADV und 790/890 ADV Heckplatte

Wie der Name schon sagt, geht es hier um eine kleine Heckplatte, welche ich eigentlich für den Eigenbedarf angefertigt habe. Habe natürlich gleich ein paar mehr gemacht. Hintergrund sind die 990 SM Griffe, die ich mit einem Adapter verwende. Da 790/890 und 1XX0 ADV Heckplatten untereinander jeweils gleich bzw. kompatibel sind. Kann diese Platte auch für die 790/890 ADV benutzt werden.

Die Heckplatte ist ca. 275mm breit und 282mm lang. Die verwendete Aluminiumplatte hat eine Stärke von 5mm.

Das Set kostet 89,00€ und beinhaltet:

• die Heckplatte
• 2x M8x55mm Senkkopfschrauben
• 2x M8x70mm Senkkopfschrauben
• 4x 8,5x20x5mm (DI x DA x L) Abstandshalter
• 6x 8,5x20x10mm (DI x DA x L) Abstandshalter
• 4x 8,5x20x30mm (DI x DA x L) Abstandshalter

Diejenigen welche ebenso die KTM 990 SM/R Haltegriffe nutzen möchten, brauchen noch eine Satz Adapterplatten (Paar 20,00€). Diese bestehen aus Stahl, sind 10mm stark und schwarz pulverbeschichtet.
Original gibt es die Haltegriffe bei KTM:

• Haltegriff/ GRIP L/S BLACK MATT No. 6301210800033S (ca. 40,00€)
• Haltegriff/ GRIP R/S BLACK MATT No. 6301210900033S (ca. 40,00€)

Ein wenig modifizieren muss man die Griffe noch und den unteren schmalen Teil entfernen.

Möchte man die SMR Haltegriffe montieren passend zur Heckplatte benötigt man folgendes:

• the luggage rack
• Haltegriff/ GRIP L/S BLACK MATT No. 6301210800033S (oder gepulvert)
• Haltegriff/ GRIP R/S BLACK MATT No. 6301210900033S (oder gepulvert)
• 2x Adapterplatten
• 2x M8x30mm Senkkopfschrauben
• 2x M8x55mm Senkkopfschrauben
• 2x M8x70mm Senkkopfschrauben
• 4x 8,5x20x5mm (DI x DA x L) Abstandshalter
• 4x 8,5x20x10mm (DI x DA x L) Abstandshalter
• 2x 8,5x20x30mm (DI x DA x L) Abstandshalter

--------------------------------------------------------

Noch ein paar Bilder im verbauten Zustand:

hi,

Sorry für die späte Antwort, ich bin gerade im Urlaub!

Für den Standard Auspuff passen nur die kleine Soziusfussrastentieferlegung! Die bringt effektiv 30mm.

Ich bin ab dem 13.07. wieder daheim. Wenn dir das reicht, lass es mich wissen!

Beste Grüße aus Krakau

Edy

KTM 1290 SAS & SAR STHEADBRACE 3.0

Es hat eine Weile gedauert bis die STHEADBRACE 3.0 für die 1290 Super Adventure S & R (2017-...) fertig wurde. Das lag in erster Linie an der erhöhten Komplexität des Steuerkopfes im Vergleich zu den 1050/1090/1190/1290T ADV Modellen. Beide Varianten, verzinkt und zusätzlich noch pulverbeschichtet sind ab jetzt erhältlich:

Vorteile:

• passend für alle KTM 1290 SuperAdventure S & R
• Verhindert das Verbiegen bzw. Abbrechen der Haltepunkte für den Cockpitvorbau
• bereits gebrochene Haltepunkte können wieder fixiert werden
• Einbau von außen nur dezent sichtbar
• dient zugleich als Basis für weitere Anbauten wie einen rahmensteifen Navi/ Rallytower or eine Innen-Verstärkung der Cockpitvorbaus
• komplett rückbaubar

Der Satz beinhaltet

• STHEADBRACE 3.0 Lenkkopf-Haltepunkte-Verstärkung CNC-gefräst aus S355 Stahl verzinkt
• eine U-Klammer aus Edelstahl
• Installationsmaterial (Schrauben, Muttern, U-Scheiben etc.)

Preis:

• 329,00€ STHEADBRACE 3.0 pure
• 349,00€ STHEADBRACE 3.0 schwarz pulverbeschichtet

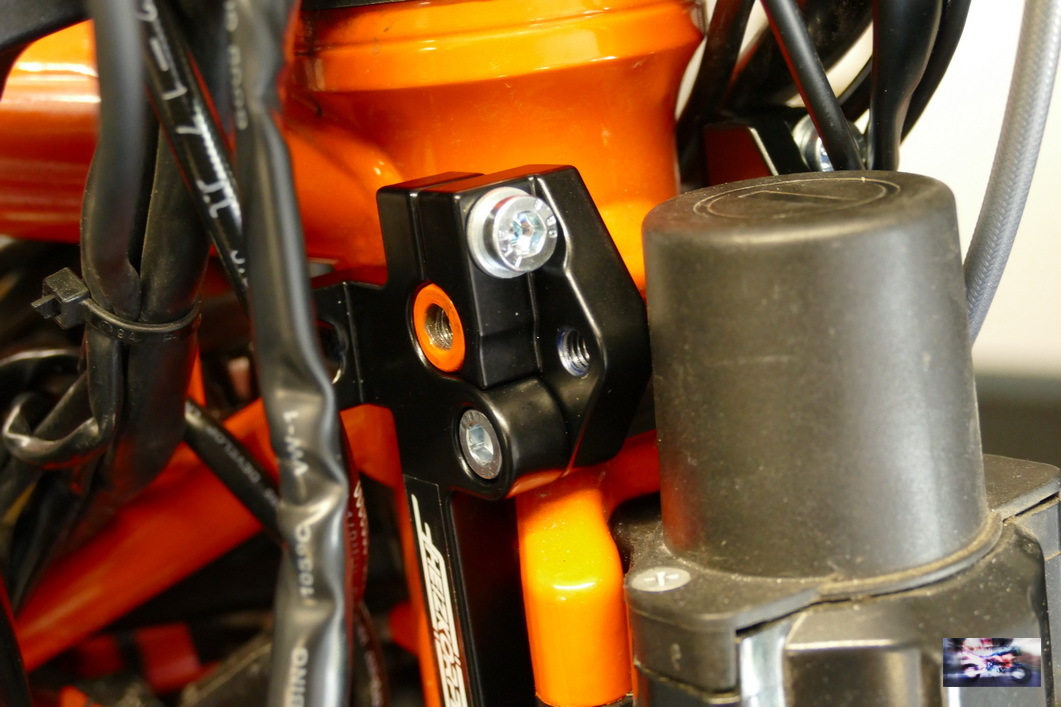

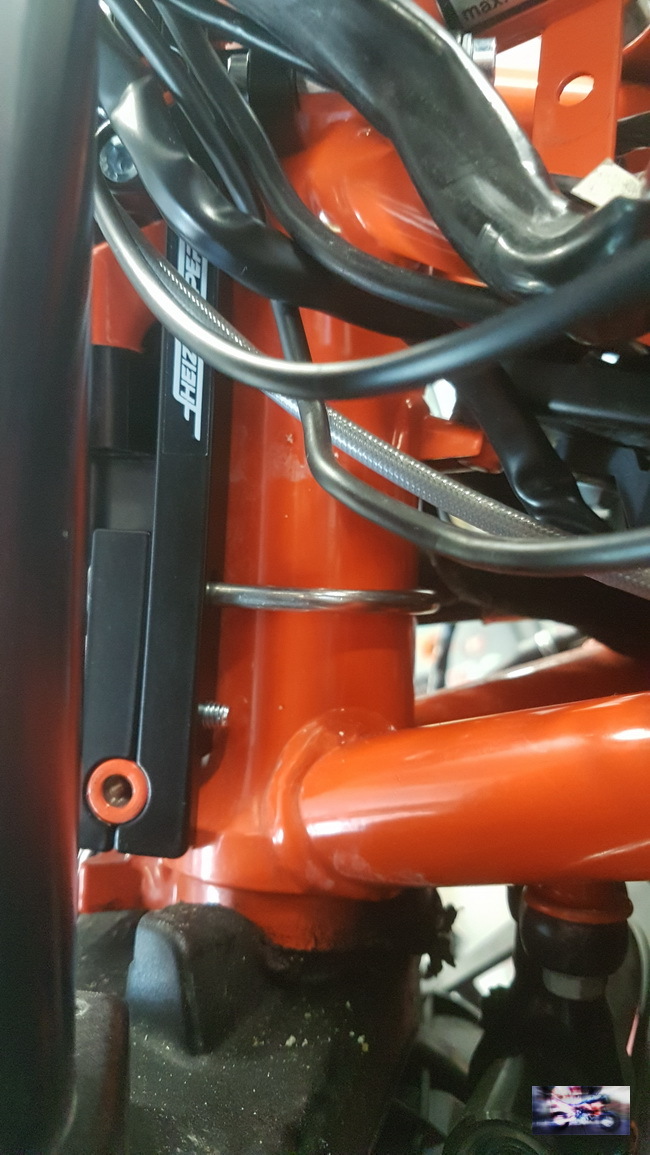

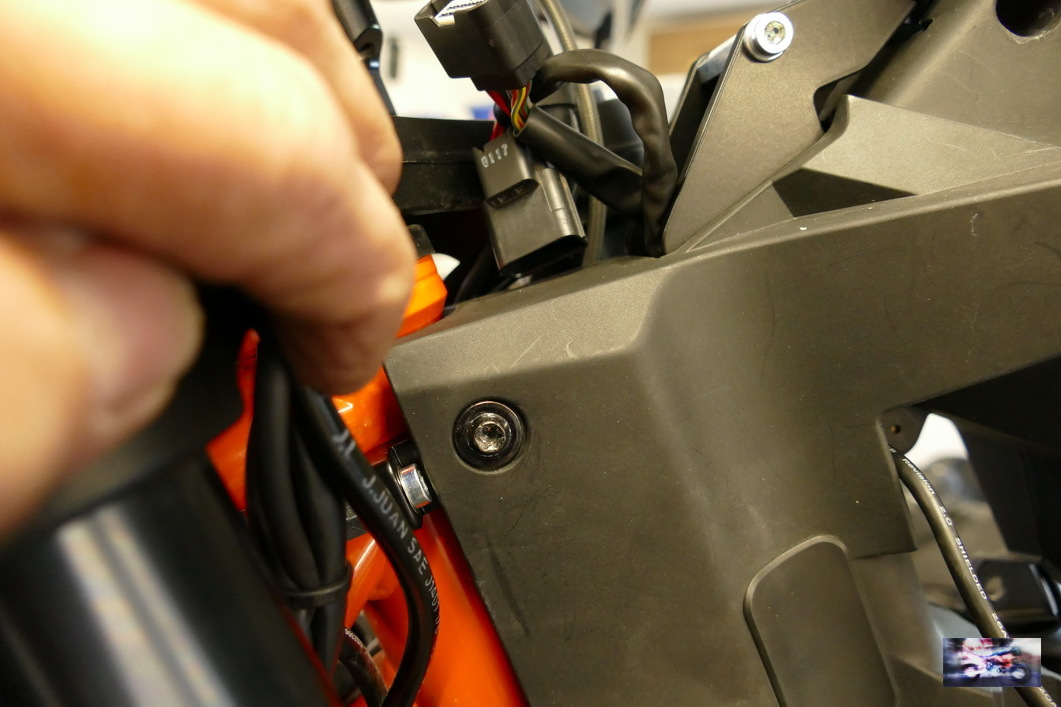

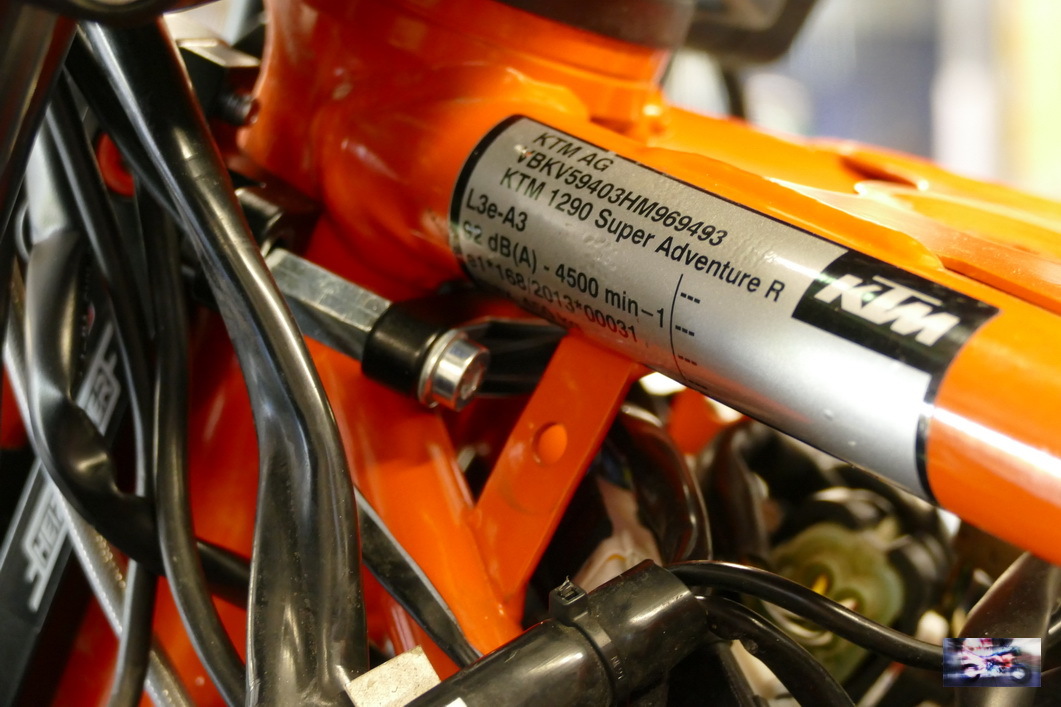

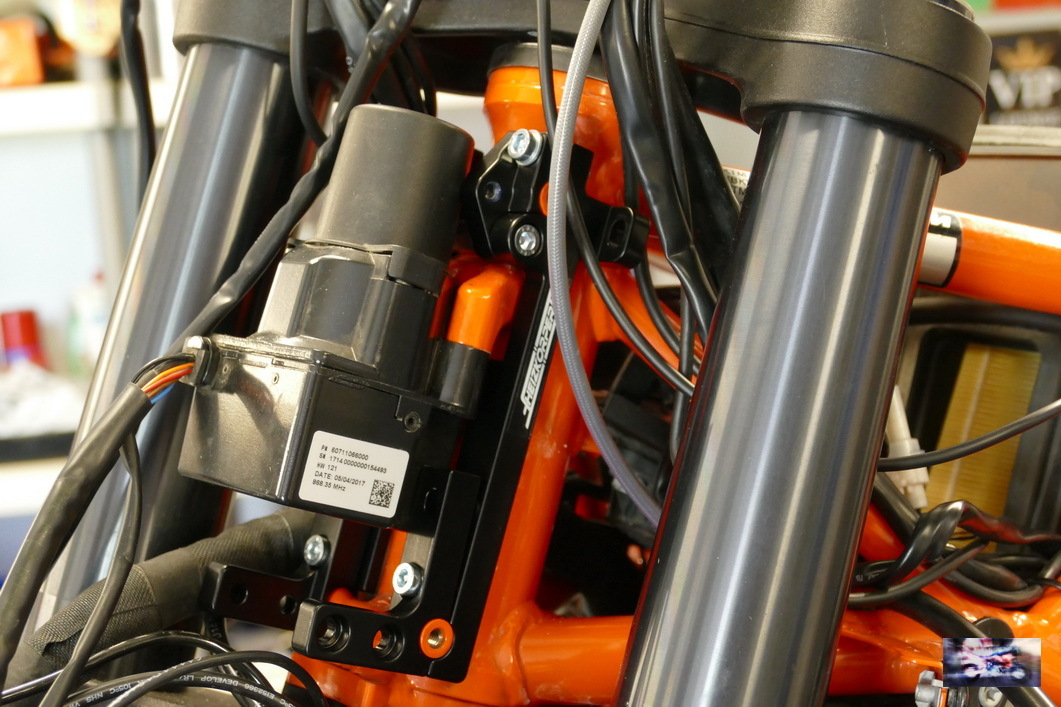

Hier im verbauten Zustand:

Zitat von lotushiast

Hallo Marty,

kurze Frage, passen auch noch die originalen Soziusgriffe bei Verwendung deiner ADV Heckplatte an einer 1290 S?

Gruß Harald.

Ja passt vortrefflich, hatte ich noch nicht probiert. Alle benötigten Abstandshalter & Schrauben sind mit bei: (hinten 15mm, vorn 30mm)

Zitat von FRIKTM

Hallo Marty, wie viel cm tiefer sind die kleinen Soziusfussrasten gelegt? Habe eine 1190 Mit Akrapovic Anlage installiert.

Wo kann ich den Satz bestellen?

schau mal hier! Die bringen ca 30mm! Schreib mir einfach eine PN mit deiner Lieferadresse und wir klären die Bezahlung bzw. den Versand dann!

Zitat von 1090erAndi

Hi Marty,

ich hab auf meine 1090R für die Strasse 1290S Räder drauf. Dafür bräuchte ich die entsprechenden ABS Ringe für den Tacho Ausgleich und einen Kit um den Kotflügel vorne nach unten zu bringen. Hast du sowas?

LG Andreas

Beim Kotflügel kann ich dir leider nicht helfen! Bei mir hat der 1190T kotflügel mit ner R-Gabel nicht gepasst. Bei den ABS Ringen habe ich verschiedene, Bei 5% Abweichung sind die neuen 46er Ringe besser als die 44er Ringe. Die 44Ringe passen bei ca. 10% Abweichung. Sag einfach, was du brauchst, wenn du mal Tacho mit z.B . GPS-Navi vergleichst.

Zitat von Slon-He

hallo Marty, kann man die Teile noch bestellen? Über die HP kriege ich das nicht hin...

Danke und Gruß

Steffen

Ja, schreib mir einfach ne PN (Personliche Nachricht/ Konversationen oben rechts und dann auf das PLUS klicken und Teilnehmer "Marty" eintragen). VG Edy

KTM 1290 ADV NAVPOD 3.0 und NAVPOD 21

Zusätzlich zur STHEADBRACE 3.0 bzw. zum STHEADFRAME 3.0 gibt es den NAVPOD 3.0 Navi-Halter für alle 1290 ADV SAS/R (2017-2020) Modelle.

Der NAVPOD 21 ist für die neuen 1290 ADV SAS/R 2021- ... Modelle.

Set 1: NAVPOD 3.0 oder NAVPOD 21 "single" (wird anstatt des werkseitigen Tachohalters auf das Cockpitgehäuse gebaut)

NAVPOD 3.0

NAVPOD 21

Set 2: NAVPOD 3.0 (nicht NAVPOD 21) + STHEADBRACE 3.0 + STHEADFRAME 3.0 *(Bilder sind von der ersten Generation NAVPODs)

Vorteile:

• hohe Stabilität, keine Übertragung der Vibrationen vom Windschild

• leichte Installation (KIT 1)

• Standard 30 x 38 mm Verschraubmuster (für Hoch- und Querformat)

• höhnverstellbar

• winkelverstellbar
• TFT-Tacho bleibt winkelverstellbar

• optionalem Schalterhalter extra erhältlich

• NAVPOD 3.0: erweiterbar mit dem STHEADFRAME 3.0 und der STHEADBRACE 3.0 (KIT 2)

Bestandteile NAVPOD 3.0 bzw NAVPOD 21:

• 2x CNC lasergeschnittene 5mm Aluminium Seitenbasispaltten (schwarz pulverbeschichtet)

• 2x CNC lasergeschnittene 5mm Aluminium Seitenverstellpaltten (schwarz pulverbeschichtet)
• 2x CNC lasergeschnittene 3mm Stahl untere Verschraubungsplatten (schwarz pulverbeschichtet)

• 1x CNC lasergeschnittener 3mm Aluminium Tachohalter (schwarz pulverbeschichtet)
• 2x CNC lasergeschnittener 3mm Aluminium Tachohalterversteller (schwarz pulverbeschichtet)
• 1x CNC lasergeschnittener 3mm Edelstahl U-Halter
• Montagematerial (Schrauben, Muttern, Scheiben, Abstandshalter etc.)
• Der NAVPOD 3.0 bzw. NAVPOD 21 wird vormontiert geliefert.


Der STHEADFRAME 3.0 besteht aus:

• 2x CNC lasergeschnittene 5mm Stahl Halteplatten (schwarz pulverbeschichtet)
• 2x CNC lasergeschnittene 3mm Stahl Haltestreben (schwarz pulverbeschichtet)

• 2x CNC lasergeschnittene 5mm Aluminium Seitenbasispaltten (schwarz pulverbeschichtet)
• 1x 3D gedruckte Abdeckplatte (sihe auch Option 2 unten)
• Montagematerial (Schrauben, Muttern, Scheiben, Abstandshalter etc.)
• Der STHEADFRAME 3.0 wird vormontiert geliefert.
• Verbindungsmaterial für den NAVPOD 3.0 ist mit dabei.


Die STHEADBRACE 3.0 besteht aus:

• STHEADBRACE 3.0 Lenkkopf-Haltepunkte-Verstärkung CNC-gefräst aus S355 Stahl verzinkt
• eine U-Klammer aus Edelstahl
• Installationsmaterial (Schrauben, Muttern, U-Scheiben etc.)

Preise

Set 1:

• 169,00€ NAVPOD 3.0 single oder NAVPOD 21 single

Set 2:

• 169,00€ NAVPOD 3.0 single
• 99,00€ STHEADFRAME 3.0
• 349,00€ STHEADBRACE 3.0 schwarz pulverbeschichtet

Gesamt: (617,00€; Bundle-Rabett von -42,00€, somit ist der Gesamtpreis:) 575,00€

Folgende Option gibt es zudem

OPTION 1

Schalterhalter (KIT 1 & KIT 2):

• Der Schalterhalter kann zusätzlich erworben werden ebenso wie die jeweiligen Schalter und/oder LEDs.

• Die seitlichen Schalter haben einen Durchmesser von 16mm und die 4 oberen LED-Leuchten einen von 6mm, die unteren Kippschalter finden in 6mm Löcher platz.

• Bei Amazon und Aliexpress oder anderen Plattformen sind diese erhältlich. So lange mein Vorrat reicht, bin ich auch gerne bereit euch welche zu senden.


Üreise:

• 24,00€ Schalterhalter
• 10,00€ 16mm Kippschalter bzw. mit 2-farbiger Beleuchtung
• 2,00€ 6mm LED-Leuchten
• 2,50€ 6mm kippschalter (2x3 Pins)

(* Der NAVPOD 21 Schalterhalter hat paltz für zwei 16mm Schalter)

OPTION 2 (nur für Set2):

Die OEM Steckdose fällt weg zugunsten des STHEADFRAME 3.0. Der STHEADFRAME 3.0 hat im Lieferumfang bereits eine 3D gedruckte Abdeckplatte. Um jetzt die elektrische Anschlussfähigkeit wiederherzustellen gibt es folgende Möglichkeiten:

• A: (10,00€): kleine HELLA Standard-DIN-Steckdose 12V

• B: (15,00€): zweifach USB Quickcharge 3.0 Steckdose mit Voltmeter.
