• Darauf aufmerksam geworden durch den aktuellen Afrika-Vortrag von Joe Pichler (sehenswert!) und immer interessiert an schlauen Lösungen für mehr Stauraum bei längeren Touren, habe ich mich näher mit Thema Tooltube befasst.
    Der "Leer-Raum" im oberen Bereich des linken TT-Kofferträgers schreit förmlich danach, mit etwas Sinnvollem befüllt zu werden, und das ist das Ergebnis:


    Die Original-Tooltube:










    Mit Koffer von hinten, für das Foto jedoch nur mit dem linken Kofferträger, ohne die hintere Querstrebe und den rechten Kofferträger:



    Da zum Einhängen des Koffers ein gewisser Freiraum benötigt wird und gleichzeitig die hintere Seitenverkleidung dort herunterkommt, sind die Platzverhältnisse speziell am hinteren Ende der Tooltube ziemlich knapp.
    Deshalb habe ich den hinteren Befestigungswinkel der Tooltube sauber abgeschnitten und die Röhre hinten mit einer mit Schrumpfschlauch überzogenen Schlauchschelle befestigt.

    So geht sich das Ganze jetzt gerade aus, ohne im Weg zu sein.


    Die Tooltube hält bombenfest, ist leicht zugänglich und bietet jetzt extra Stauraum für z.B. Werkzeug, Regenzeug, eine Trinkflasche, etc.


    Mit anderen Systemen, wie der Toolbox von Givi oder TT, habe ich mich auch beschäftigt, für die ist jedoch wegen des relative langen Federwegs etwas zu wenig Raum zwischen Kofferträger und Schwinge, die beim (vollen) Einfedern ziemlich weit nach oben kommen kann.

    Grüße aus Salzburg,


    Olaf :wheelie:

    4 Mal editiert, zuletzt von DrummerBoy ()

  • Sehr schön gelöst. Ich habe im April vor mehrere Monate am Balkan zu verbringen (Kreta, Albanien, Montenegro) und bin ein wenig unglücklich so viel Gepäck am Heck unterbringen zu müssen. Hat jemand eine Idee wie man vorne zusätzlich zum kleinen tankrucksack ohne sturzbügel seitlich was unterbringen könnte?

  • günstig auf ebay oder sonst nach Tool tube suchen, es gibt auch Anleitungen zum selbst basteln, sind aber wahrscheinlich nicht billiger.

    Yamaha xt500, Honda Nx500, Honda Africa Twin 750, Honda Varadero 1000, Ktm 790 ADV

  • günstig auf ebay oder sonst nach Tool tube suchen, es gibt auch Anleitungen zum selbst basteln, sind aber wahrscheinlich nicht billiger.

    Richtig - hier gekauft: https://www.ebay.at/itm/TOOL-TUBE-inkl-Montagesatz-BMW-Honda-KTM-Kawasaki-Suzuki-Triumph-Yamaha/332587074415

    Plus die praktische Innentasche: https://www.ebay.at/itm/Tool-Tube-Werkzeugtasche-BMW-HONDA-KTM-SUZUKI-TRIUMPH-YAMAHA-tool-bag-tool-pouch/332098047675

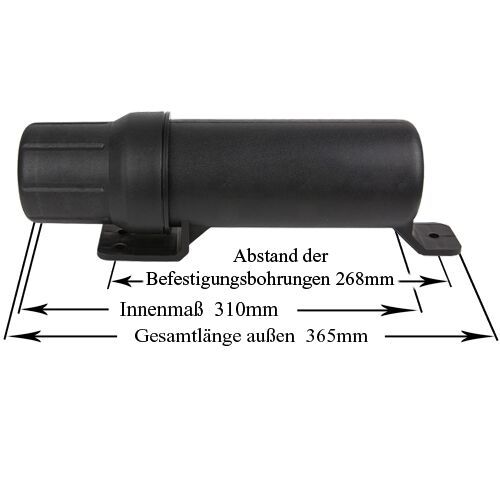

    Die Abmessungen sind:

    TOOL-TUBE-inkl-Montagesatz-BMW-Honda-KTM-Kawasaki-Suzuki-Triumph-Yamaha

    Grüße aus Salzburg,


    Olaf :wheelie:

  • Ja klar, wie ich bereits geschrieben habe:

    Mit anderen Systemen, wie der Toolbox von Givi oder TT, habe ich mich auch beschäftigt, für die ist jedoch wegen des relative langen Federwegs etwas zu wenig Raum zwischen Kofferträger und Schwinge, die beim (vollen) Einfedern ziemlich weit nach oben kommen kann.

    Ich habe nachgemessen und mit der Tooltube so weit oben befestigt geht sich das locker aus.

    Grüße aus Salzburg,


    Olaf :wheelie:

  • Hatte das Teil so ähnlich an meiner X-Challenge am X-Rack befestigt und werde es für die KTM übernehmen.

    Werde mir für meine Magadan Bags Abstandshalter basteln das Tooltube dann auch auf der linken Seite anbringen

  • Hast du auch berücksichtigt, dass die Schwinge einfedert und der Kettenschutz recht weit Richtung Toolbox kommt.

    dieses Problem hat mich auch schwitzen lassen...

    habe diese 4,2L-Box angebracht...

    die Toolbox werde ich für die längeren Offroadtouren auf der rechten Seite über dem Auspuff befestigen, dort kommt dann eine 1L Trinkflasche rein... Erwärmung muss ich dann mal abwarten... 20191225_143154-01-763x361.jpeg



  • Nico, diese Toolbox hatte ich ursprünglich auch im Visier, sie würde jedoch bei den angegebenen Abmessungen (Höhe der Box 9,5 cm) beim KTM-Touratech-Kofferträger zu weit nach innen ragen und beim Einfedern der Schwinge mit dem Kettenschützer kollidieren.

    Für welches Koffer- / Taschensystem sind Deine Träger und wie hoch / dick ist die Box tatsächlich?

    Grüße aus Salzburg,


    Olaf :wheelie:

  • ja, original passt sie nicht... habe das Shad 3P Kofferträgersystem auf der linken Seite auf etwa gleichen Abstand wie auf der Auspuffseite gebracht, sieht nun von hinten halbwegs spiegelsymmetrisch aus... Seitenkoffer nutze ich nicht... habe oben ca. 60mm lange Abstandshalter angebracht... ist schon eine Bastelei gewesen...

    Kettenschutz "sollte" jetzt knapp vorbeilaufen ;) ...

    allerdings würde ich das gerne mal probieren ... Hilfreich wäre, die 240mm irgendwie einzufedern, mag aber das Federbein nicht extra ausbauen ... habe versucht den Weg des Kettenschutzes nach oben zu projezieren, das Teil ist aber soetwas von unförmig.. die Box im Übrigen auch, da kann ich nur grobe Maße nehmen: etwa 95mm breit ohne überstehende Schraubenköpfe (knapp 100mm mit den Schraubköpfen) x 190mm Höhe x 305mm Länge ...


    Auf ebener "Sturzfläche" bleibt die Box vom Kofferträger gut geschützt... mal schauen wie es sich dann offroad wirklich verhält wenn sie mal auf Geröll zum Liegen kommen sollte... im Sand haben bisher schon der Tankschutz und die Soziusfußrastenträger genügt...

  • Danke für die Info und die Maße, hast Du sehr gut gemacht!
    Das "Projizieren" habe ich übrigens mit einem Besenstiel gemacht, den ich möglichst senkrecht stehend an der Innenseite des Kofferträgers gelehnt habe und dadurch den unten verbleibenden Abstand zum Kettenschützer gut messen konnte.

    Beim TT-Kofferträger sind es nicht viel mehr als 60mm Freiraum, als ca. 40mm zu wenig für diese sehr schöne Box.
    Noch weiter nach außen versetzen will ich den Träger jedoch nicht, da das Ganze mit dem 45 Liter Koffer schon ziemlich weit auslädt.

    Grüße aus Salzburg,


    Olaf :wheelie:
