Custom Project DUKE 690RS

    Zitat von DUKE690RS

    Laut Rili für LTE's is die Mindesthöhe für das Abblendlicht NUR 350mm
    Also, anstatt den Cleanlook der Maske zu versauen, warum nicht so :zwinker:

    Die geometrische Sichtbarkeit von Horizontal von nur 45° (gesamt90) gibt einem die Möglichkeit das Ding schön weit nach hinten zu versenken :crazy:

    Du hast einfach die besten Ideen! :Daumen hoch: Wenn du das umsetzt, muss ich mir wahrscheinlich nochmal was bei der abgucken :lol: :prost:
    Aber ums Stvo konform zu machen, müsstest du doch 2 Elipsoidscheinwerfer in die Gabel bauen, Fern und Abblendlicht :denk: oder war das Bild nur exemplartisch gedacht und der zweite würde daneben kommen? (Untereinander sähe es bestimmt auch geil aus, wenn genug Platz zum Rad gegeben ist)
    Hier noch zwei Anregungen für deinen Kreativprozess :zwinker:
    dem Forum hier: seitlich an der Superduke
    1502455_609167019205809_8338329830920262037_o.jpg10841848_613634215425756_5724052174382812335_o.jpg


    Und letztens in der Global KTM 690 Facebookgruppe gefunden, die Elpsoid im Duke 3 Style:
    10708519_380611115428190_8056476175003476958_o_zpsb1140712.jpg1457760_381592578663377_5447108839723687572_n.jpg

    5 Mal editiert, zuletzt von shuffl3 ()

    KorregtaMundo :Daumen hoch: ,
    die für 99,- Takken sind natürlich die für Abl.+Fern :zwinker:


    Die Teile einzeln kosten so um die 40,-/stck.



    @shuffl so seitl. find ich :kacke: weil Mann dann r+l einen Brauch (geom.Sichtbarkeit)


    Gruß Doty

    4MOVES UR BODY 2WHEELS UR SOUL :Daumen hoch:

    Wie ist das denn dann mit Standlicht? Bei der zweigeteilten Ausführung ist irgendwie immer eines dabei, aber am Mopped braucht doch keine Sau? Oder brauchts der TÜV? Google liefert keine eindeutigen Ergebnisse...

    Mahlzeit Balu,
    "Moderne" Mopes wie die Kati welche eine EG-Typengenehmigung aufweisen
    müssen Begrenzungsleuchten (Volksmund Standlicht-max. 2 zulässig) haben.


    Fahrzeuge mit einer Betriebserlaubnis nach StVZO können eine verbaut haben ;)


    Gruß Doty

    4MOVES UR BODY 2WHEELS UR SOUL :Daumen hoch:

    Mahlzeit,
    hab mich entschieden und die 07er EXC Lampe bestellt.


    Es zwar nicht Streetlegal aber es dient meiner Sicherheit
    und hab gleich nen Turboleuchtmittel dazu geordert :grins:


    Gruß Doty


    Es hat Jemand nach den direkten Link der Griffl gefragt hiär :crazy:
    http://www.aliexpress.com/snapshot/6445979639.html?orderId=65420932084749

    :denk: Hmm...das LED-Licht könnte ich bei mir auch mal ausprobieren...


    Die Lampenmaske der aktuellen Husqvarna FE-Modelle finde ich auch gar nicht so schlecht.
    Sieht m. E. etwas besser aus, als die der aktuellen EXC-Modelle und hat auch schon Halogen.

    Moin,
    bezgl. 60 days denk ich mal will sich der Verkäufer
    nur gegen negative Bewertungen absichern.


    Jeder der schon mal in China bestellt hat kennt
    die Spanne von 5 - 90 Tagen is alles möglich :ja:


    Denn Zoll hat ich schon lang nich mehr am :arsch:


    Gruß Doy

    4MOVES UR BODY 2WHEELS UR SOUL :Daumen hoch:

    Moin Liebe Gemeinde,

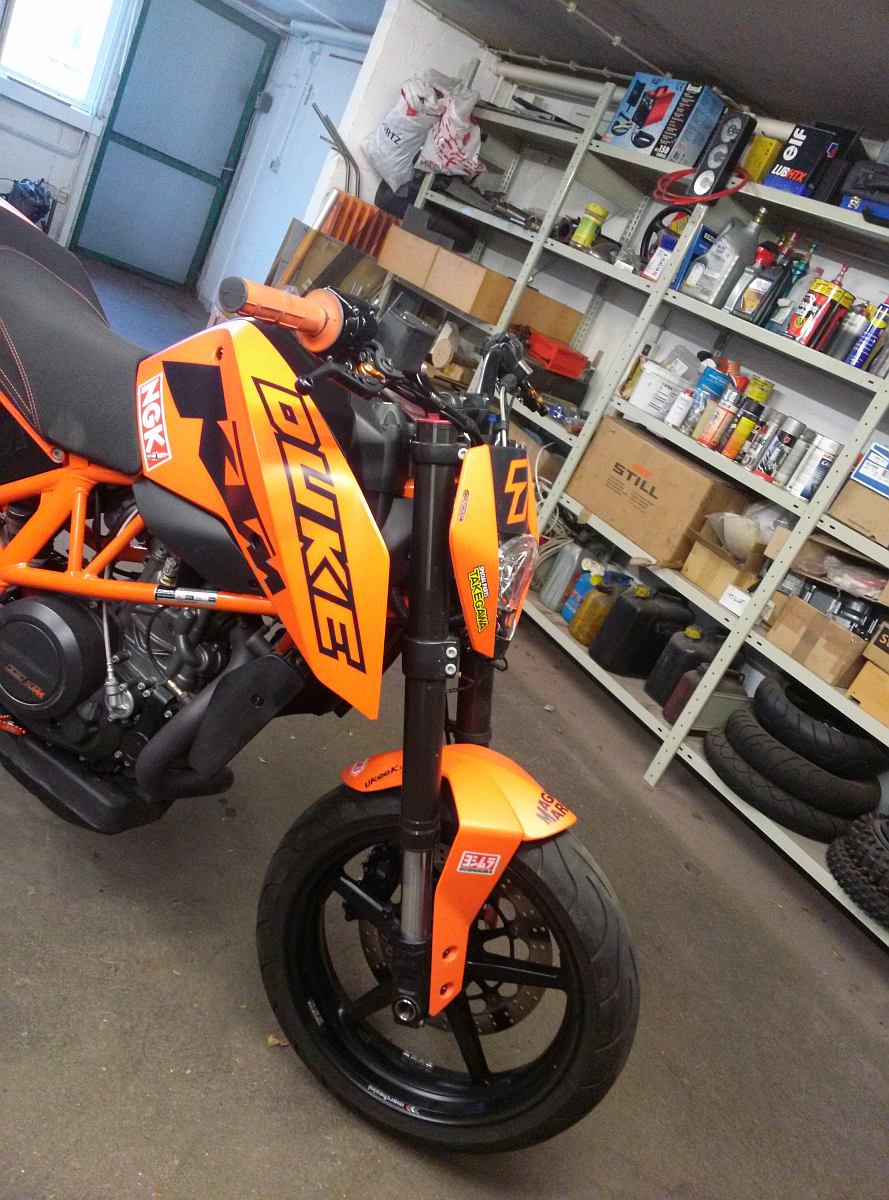

    hier das Ergebnis und ein erstes (nich letztes) Video :grins:


    Kalick Misch HART


    Hab neues zu berichten mit ordentlich Bildmaterial mehr in kürze :Daumen hoch:


    LG euer Doty

    4MOVES UR BODY 2WHEELS UR SOUL :Daumen hoch:

    2 Mal editiert, zuletzt von DUKE690RS ()

    Das wird sicher sehr eng wenn ich mir den Restfederweg so anschaue haut der Kotflügel den Scheinwerfer weg?!?!
    Nichts für ungut aber der Restfederweg der Gabel sollte dem Abstand Kotfügel Scheinwerfer+5mm entsprechen.
    Einfach mal den Meterstab dranhalten.
    Gruss

    Mahltiet,

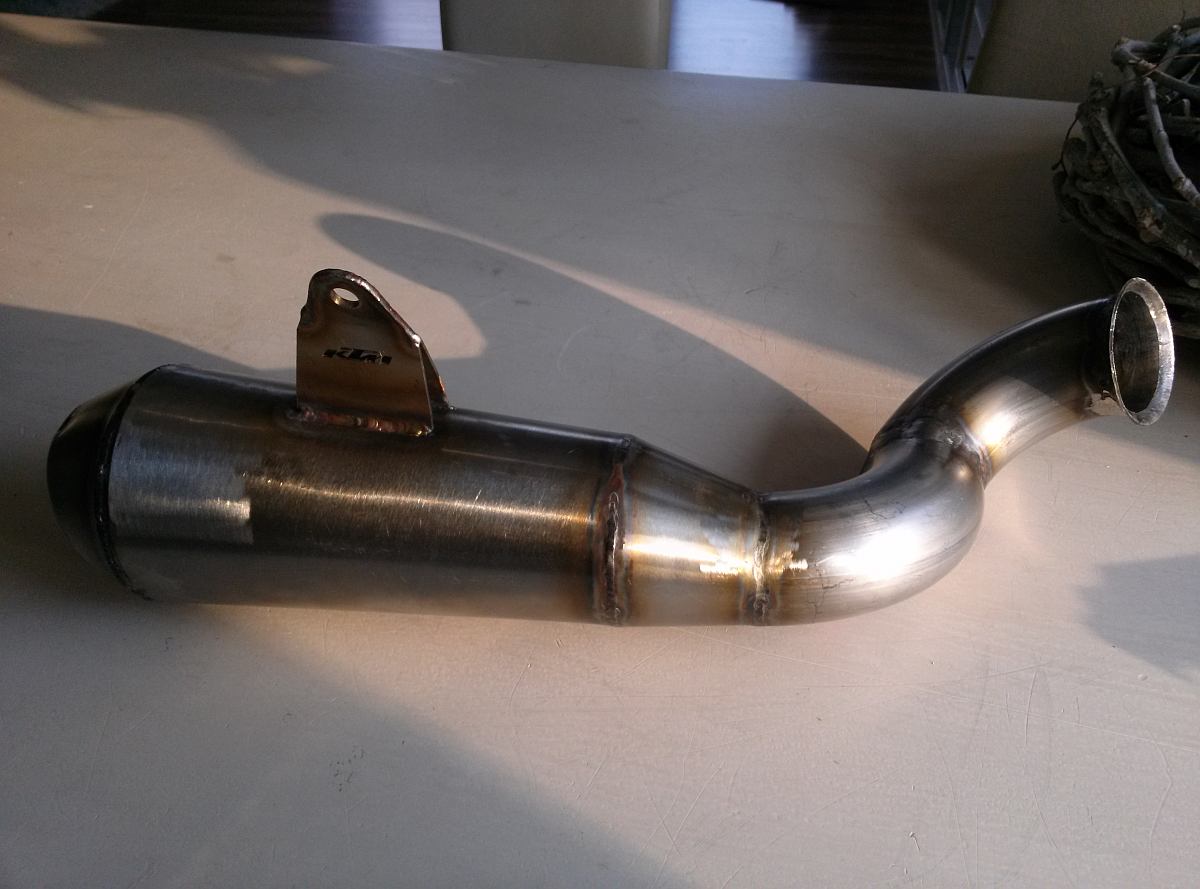

    wie Ihr ja breits gesehen bzw. gehört habt is mein Eigenbau ESD fertich     :grins: (bis auf der schwarze Anstrich)
    Ich denke er brüllt genau richtich so das auch die Blaumützen Ruhe geben.
    (Soundcheck unter freiem Himmel wird nochkommen)


    Hier die Doku der letzen Baumasnahmen am Puff:

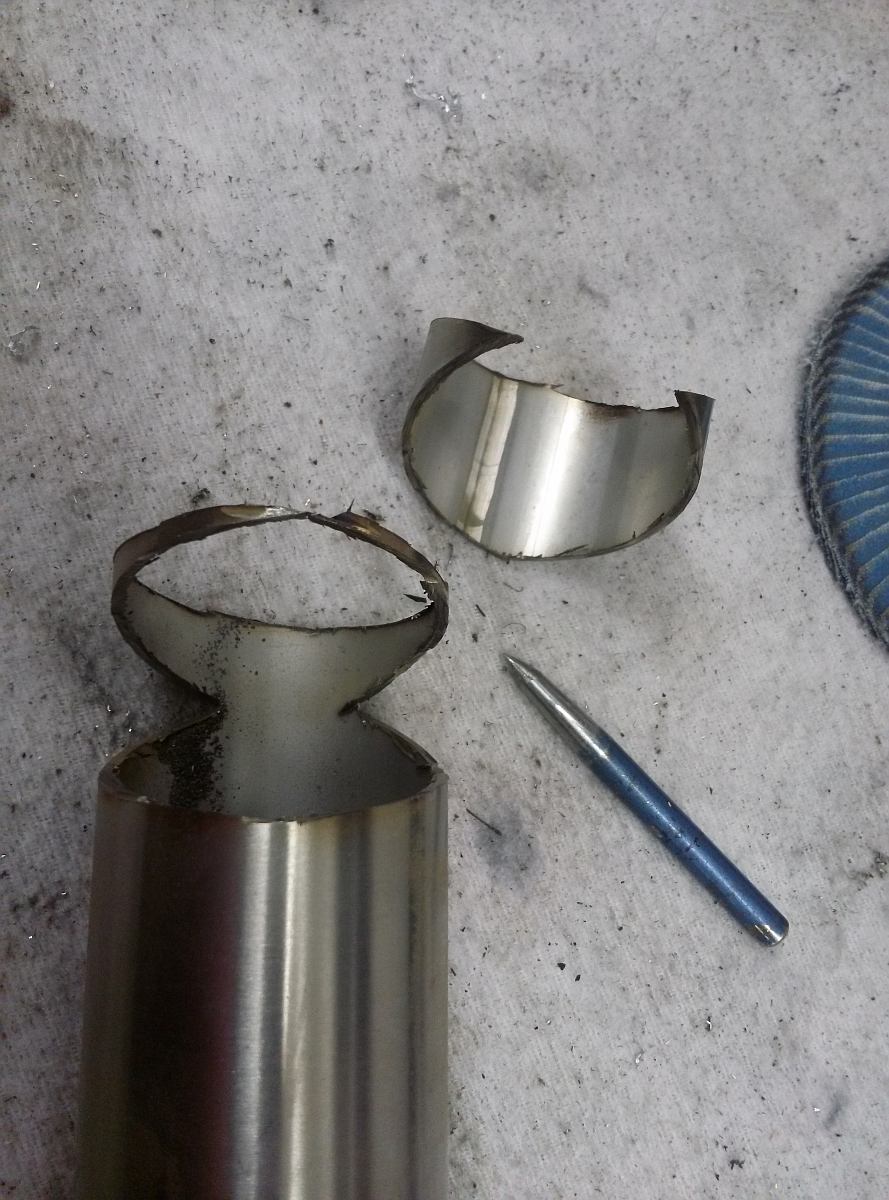

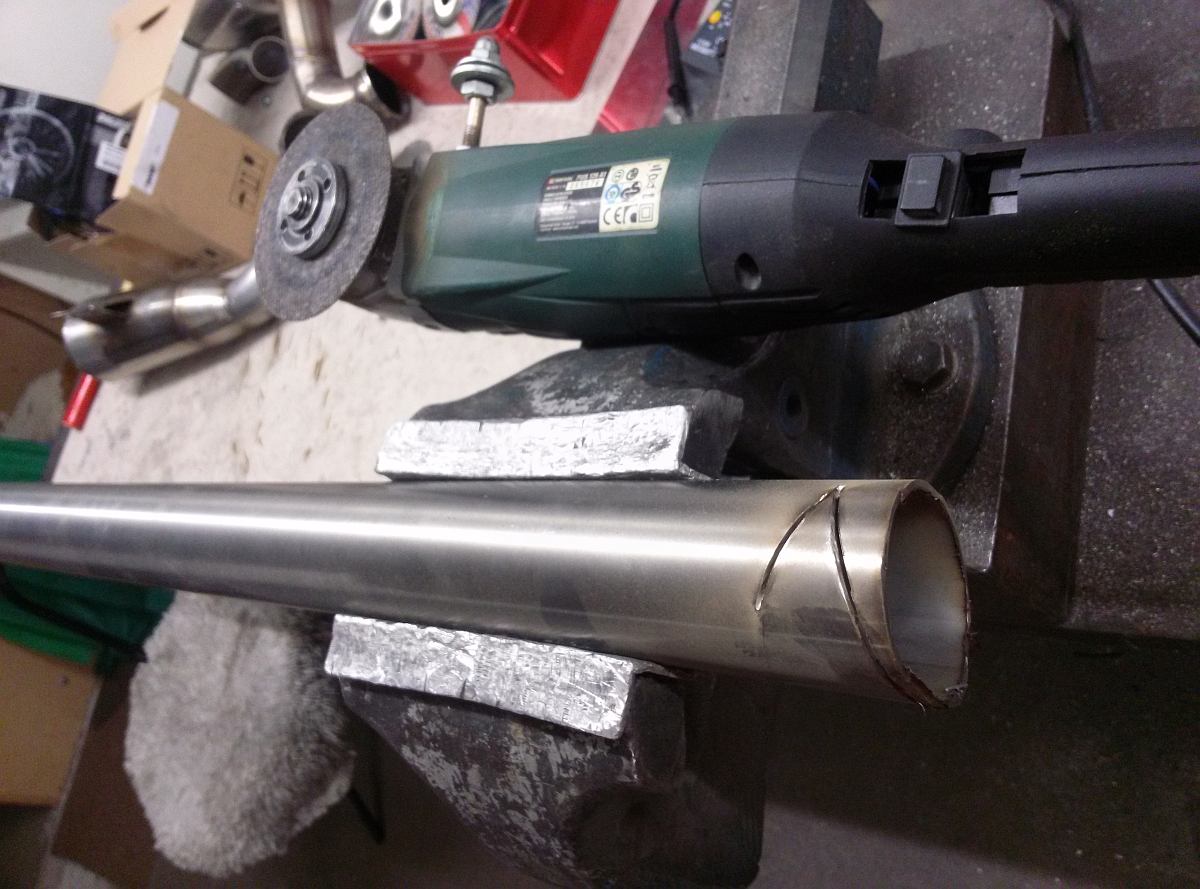

    Da die Rohrbögen nich auf Anstoß ausgerichtet waren brauchen

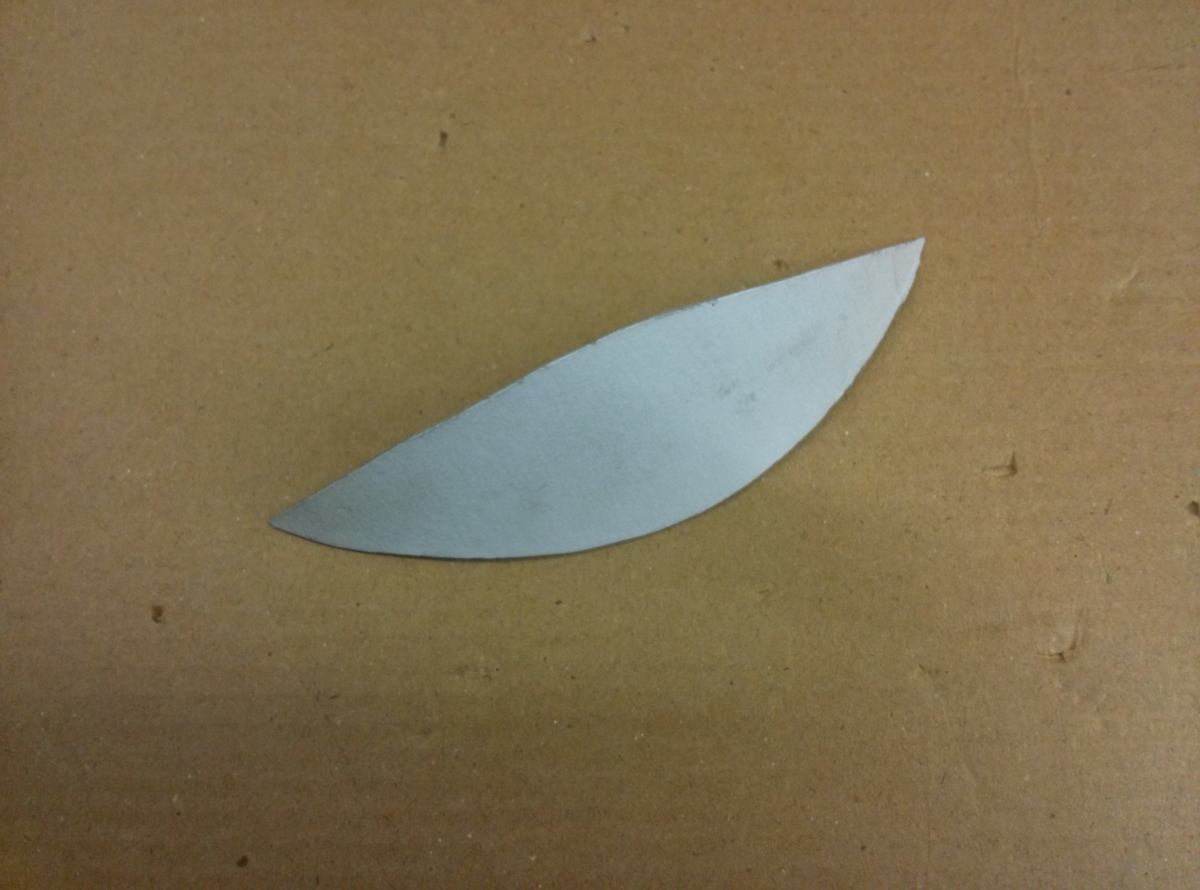

    wir eine art Salinobogenabwicklung. Also mal wieder Malstifte, Pappe
    und Schere rausholen und Pappabwicklung abpauschen, auschneiden
    und auf 50er Rohr aufzeichen/anreißen. Dann heißt es wieder FlexFlex     :crazy:

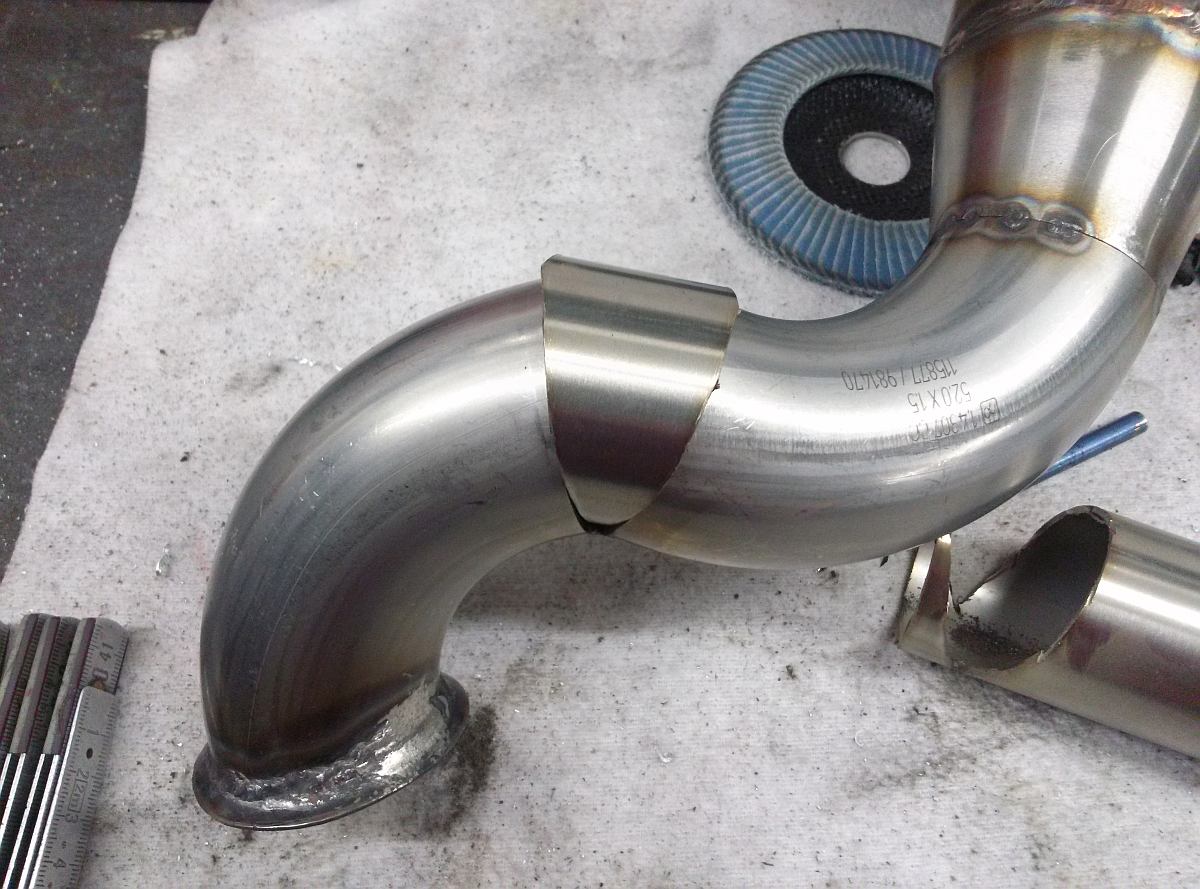

    Erste Anprobe

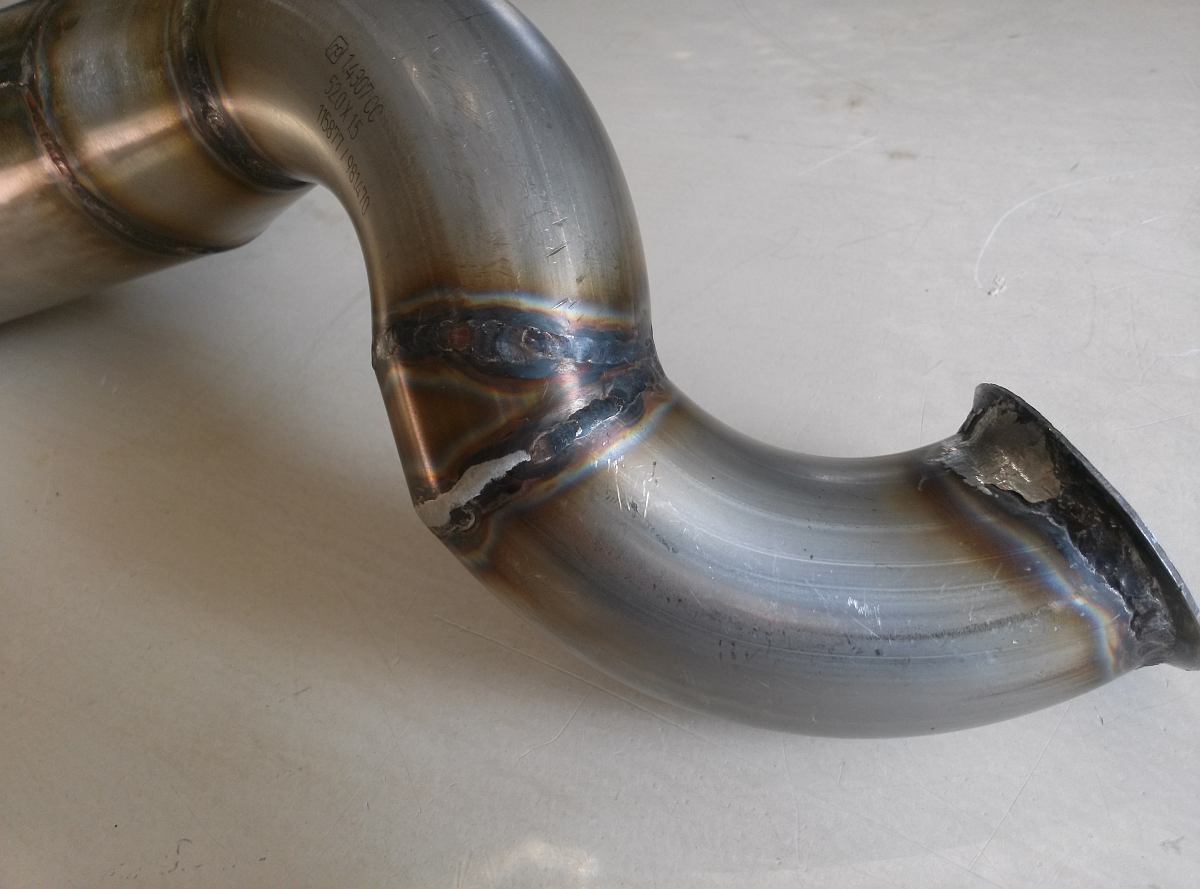

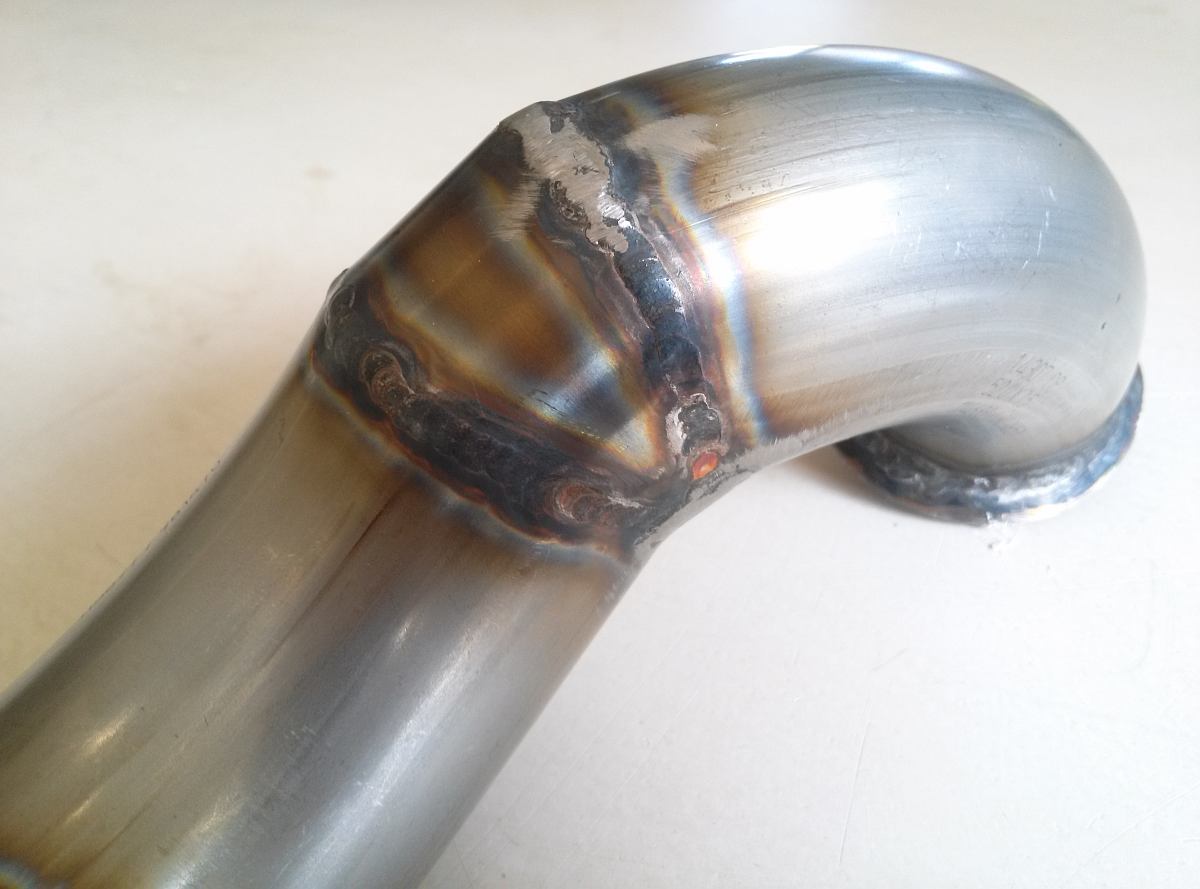

    Nach gefühlten 1000 Anproben und Grillfingers darf es an den Schweißtisch gehen

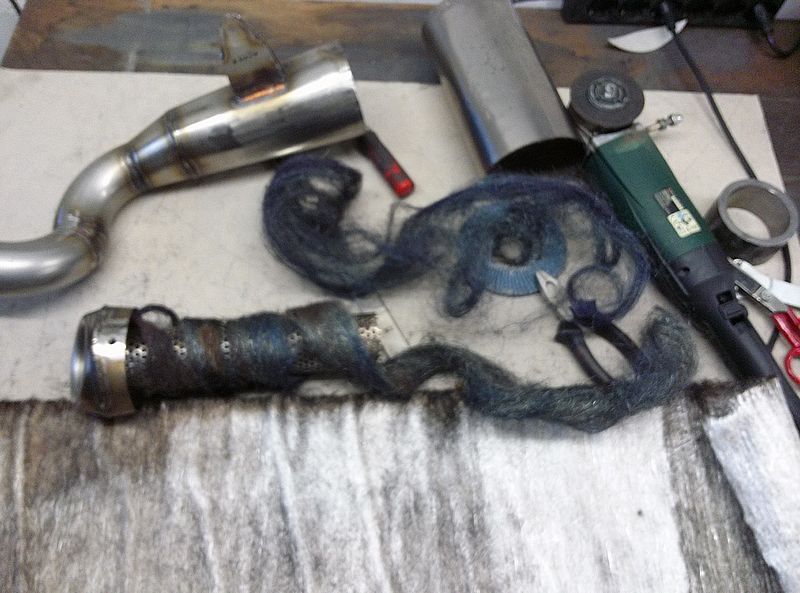

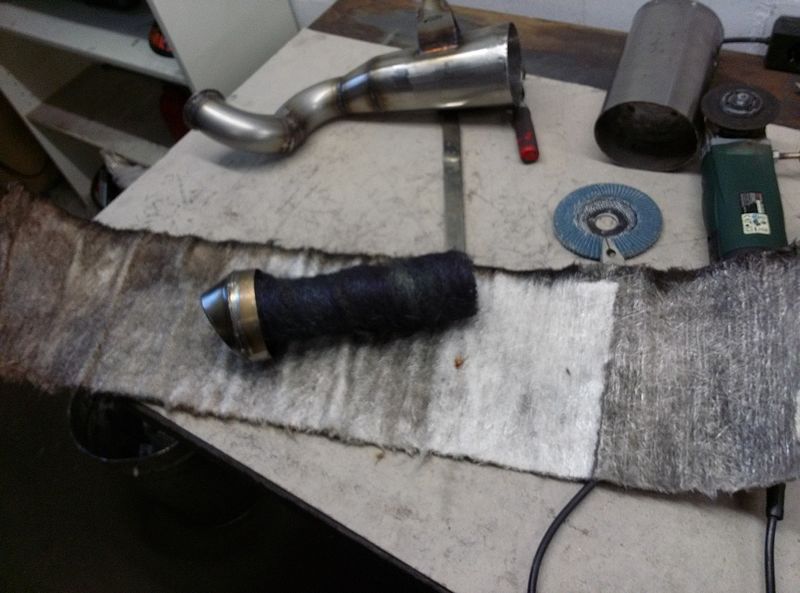

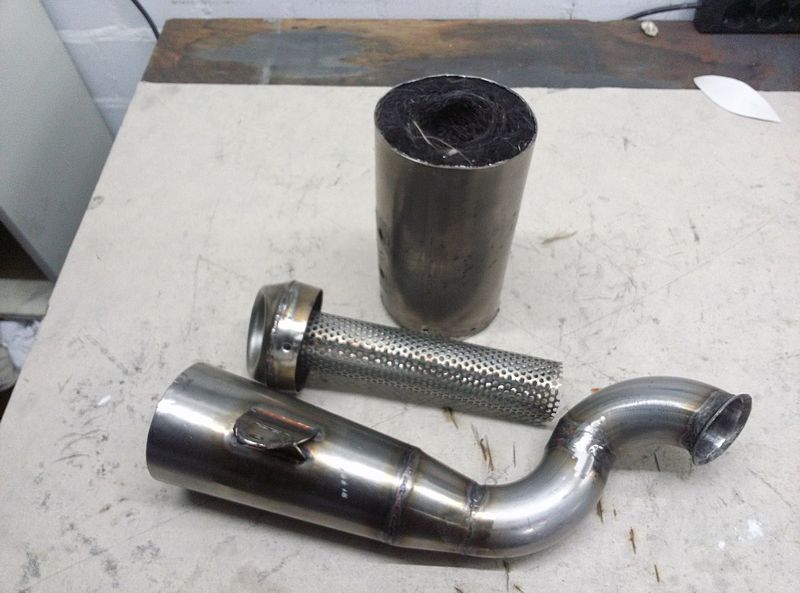

    Und nu stopfen wir noch das Baby. Hierzu nehmen wir die andere Hälfte vom ersten UmbauESD und nehmen ihn aus:

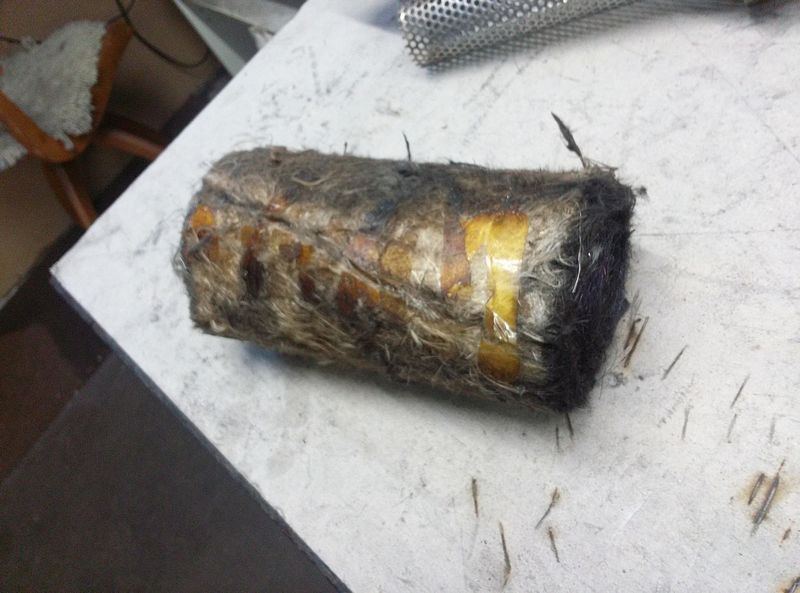

    Füllung raus
    Abwickeln

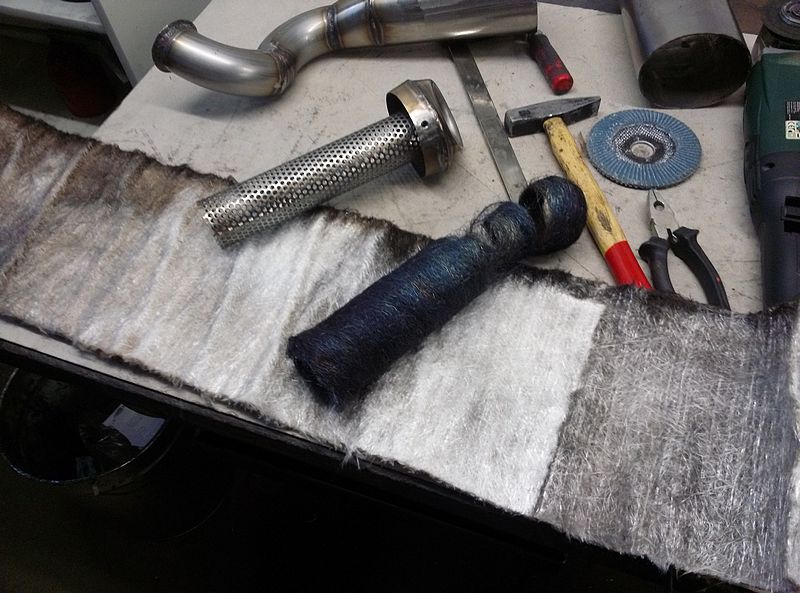

    Und nu die Stahlwolle abfrickeln :crazy:

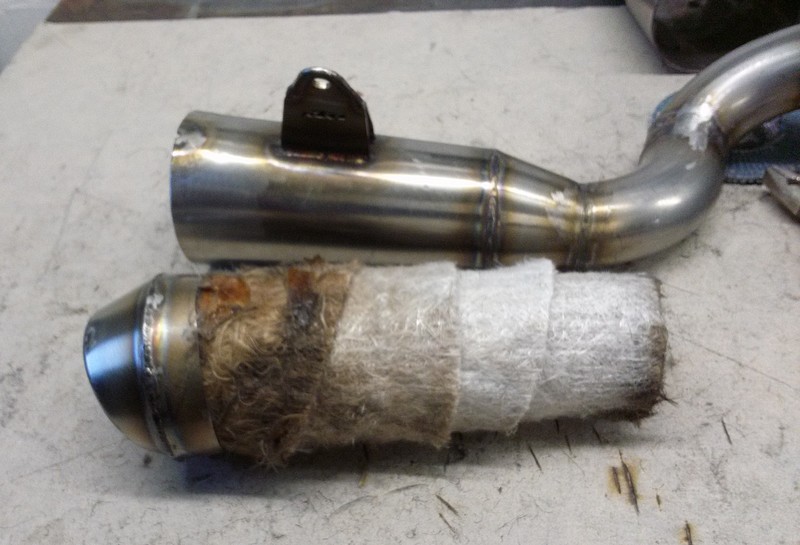

    und den Lockenwickler umwickeln
    Ich brauche ca. nur die Hälfte der Glasmatte und das Kegelförmig also teile ich die Matte diagonal
    Passte dann auch bei der ersten Anprobe;)

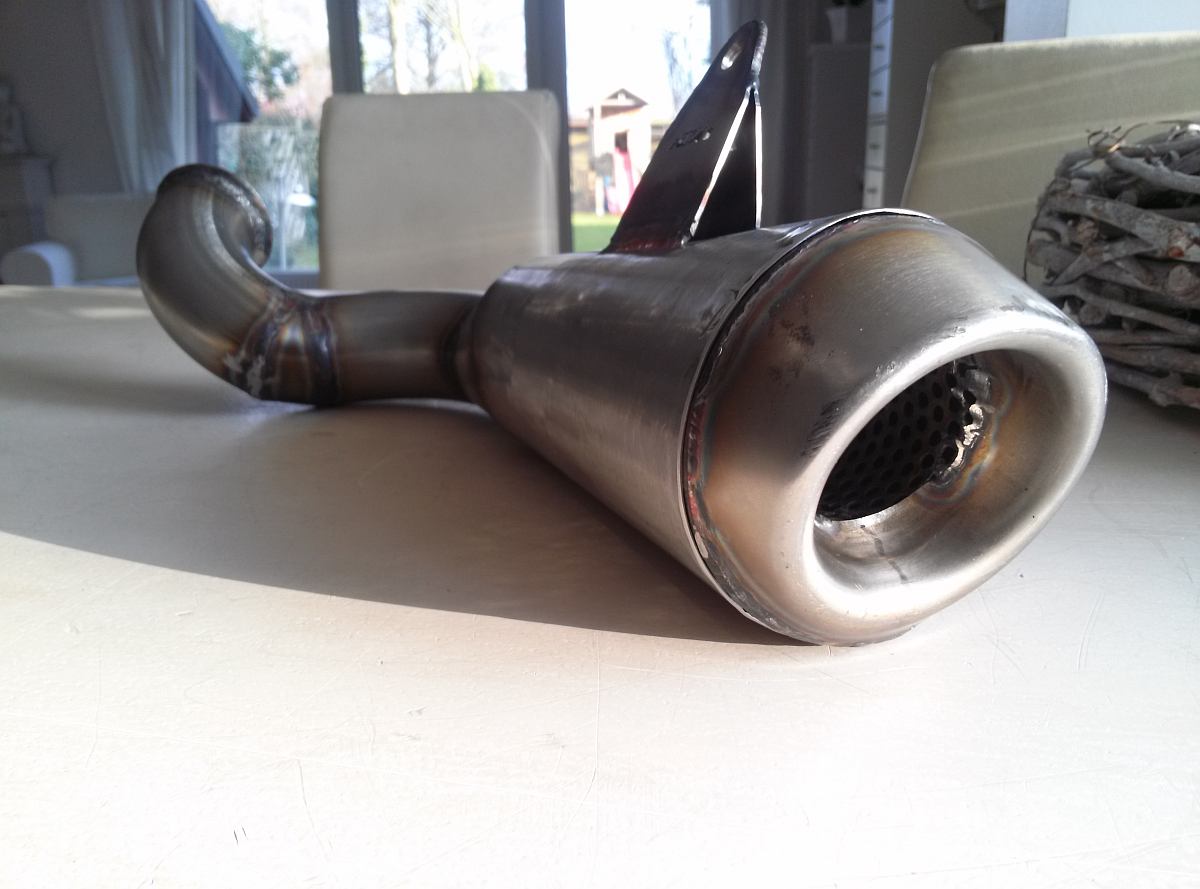

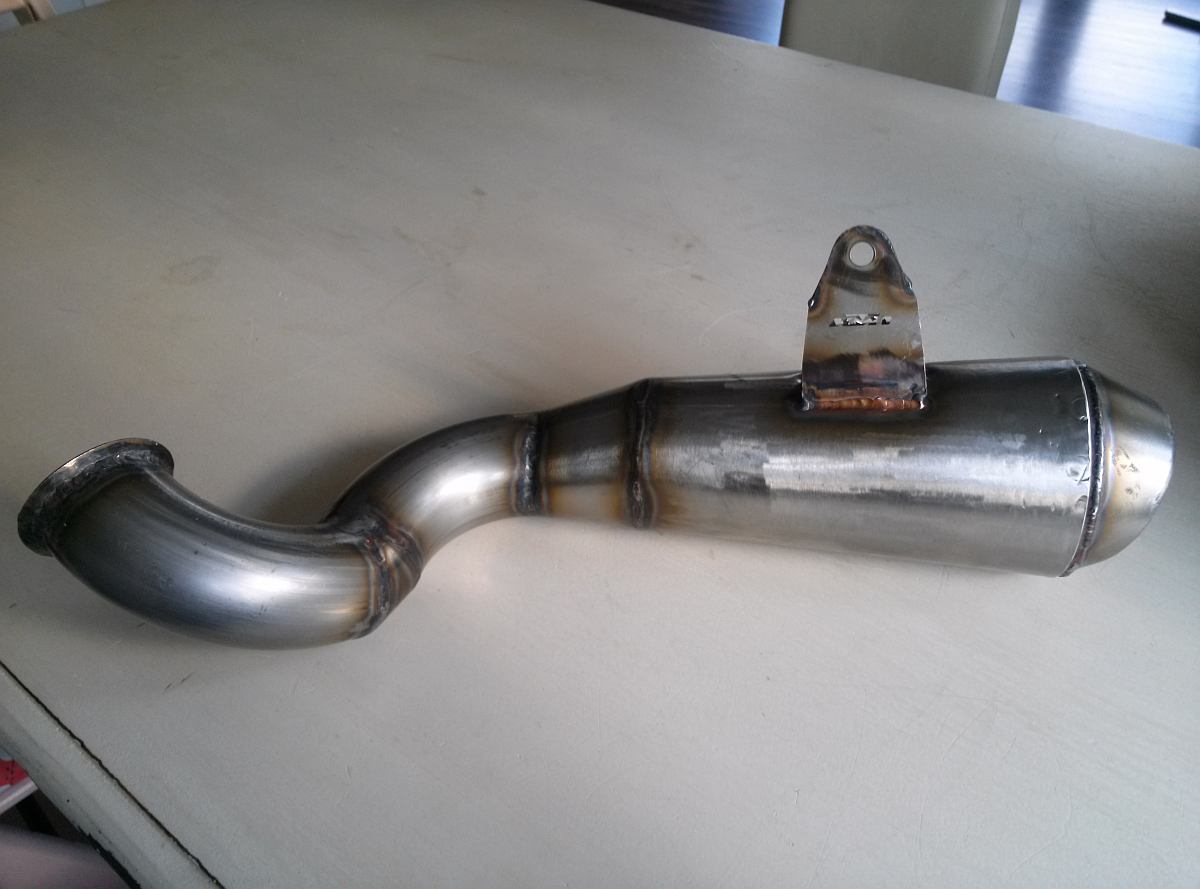

    :grins: BINGO FERTISCH :Daumen hoch:
    BÖÖÖÖSE :teuflisch:

    Das wars für heude next Time zeich ich euch wie Mann mal wieder "Schrott"
    aus der Duke entsorgt und das Baby relativ simple um über 1 Kg abspeckt.


    Stay Tuned, gruß euer Doty :Daumen hoch:

    4MOVES UR BODY 2WHEELS UR SOUL :Daumen hoch:

    4 Mal editiert, zuletzt von DUKE690RS ()

    Hallo Kai,
    danke für die Blumen, das Loch is absolut irrelevant solange:


    1. der dB-Grenzwert (+Toleranz) bei vorgeschriebener Drehzahl nicht überschritten wird
    2. keine Verschlechterung des Abgasverhaltens zu erwarten ist
    3. keine Gefährdung von der Änderung ausgeht
    4. keine Leistungsänderung erfolgt ist


    Um es kurz zu machen wenn Du es richtig machts, richtig verkaufst und es
    dem richtigen Vorträgst kriegst Du das Teil Legalisiert. (glaubsmir :grins: )


    Es gibt da draußen so brontal laute und legale Bikes da is das hier Peanuts.


    Gruss Doty

    4MOVES UR BODY 2WHEELS UR SOUL :Daumen hoch:

    2 Mal editiert, zuletzt von DUKE690RS ()

    Zitat von DUKE690RS

    Das wars für heude next Time zeich ich euch wie Mann mal wieder "Schrott"
    aus der Duke entsorgt und das Baby relativ simple um über 1 Kg abspeckt.


    Da bin ich gespannt.
    Ansonsten - schöne Dokumentation Deiner Arbeit! :Daumen hoch:

    MT09  Duke5 Enduro690R SMT990

    Mahlzeit,
    heute möchte ich euch wieder Modifikationen vorstellen
    welche die neuzeit Kati näher an Ihre Ursprünge bringen
    getreu dem Motto Less is Meer :Daumen hoch:

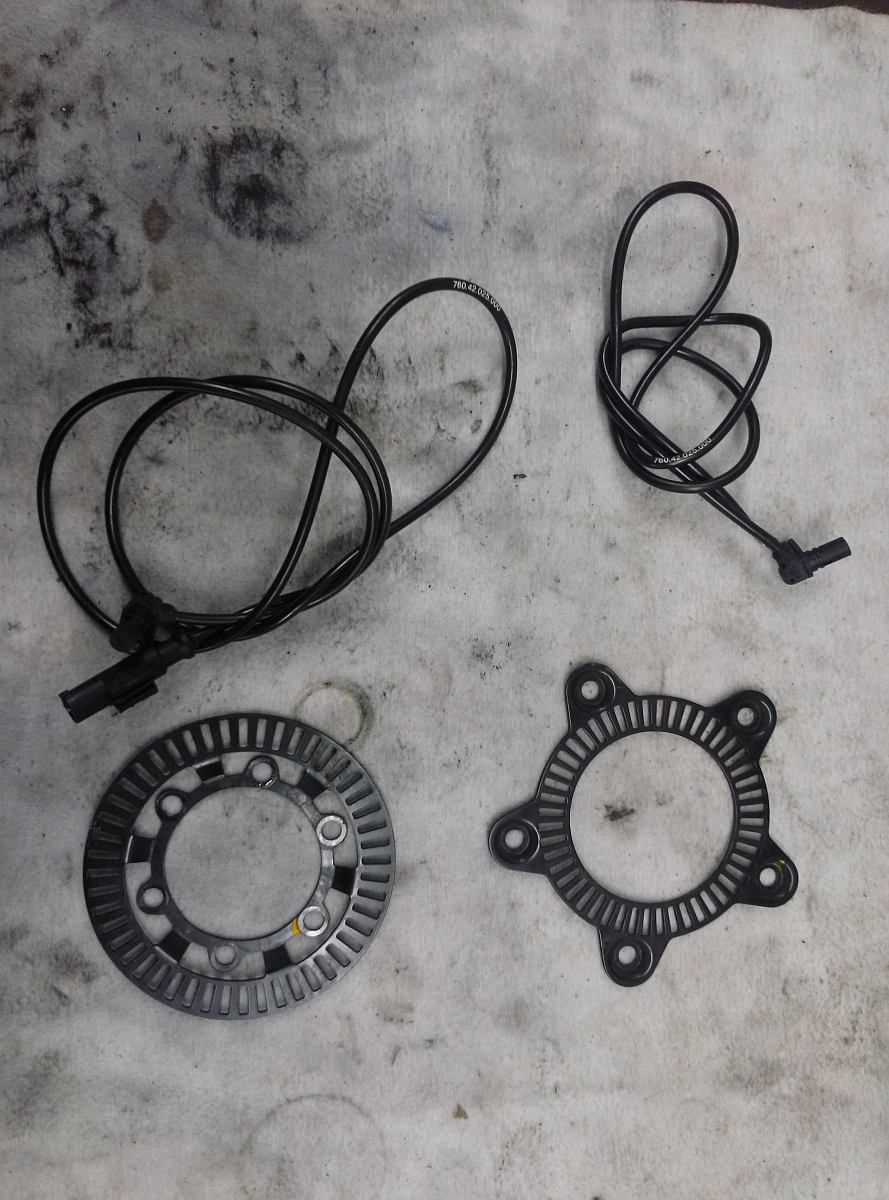

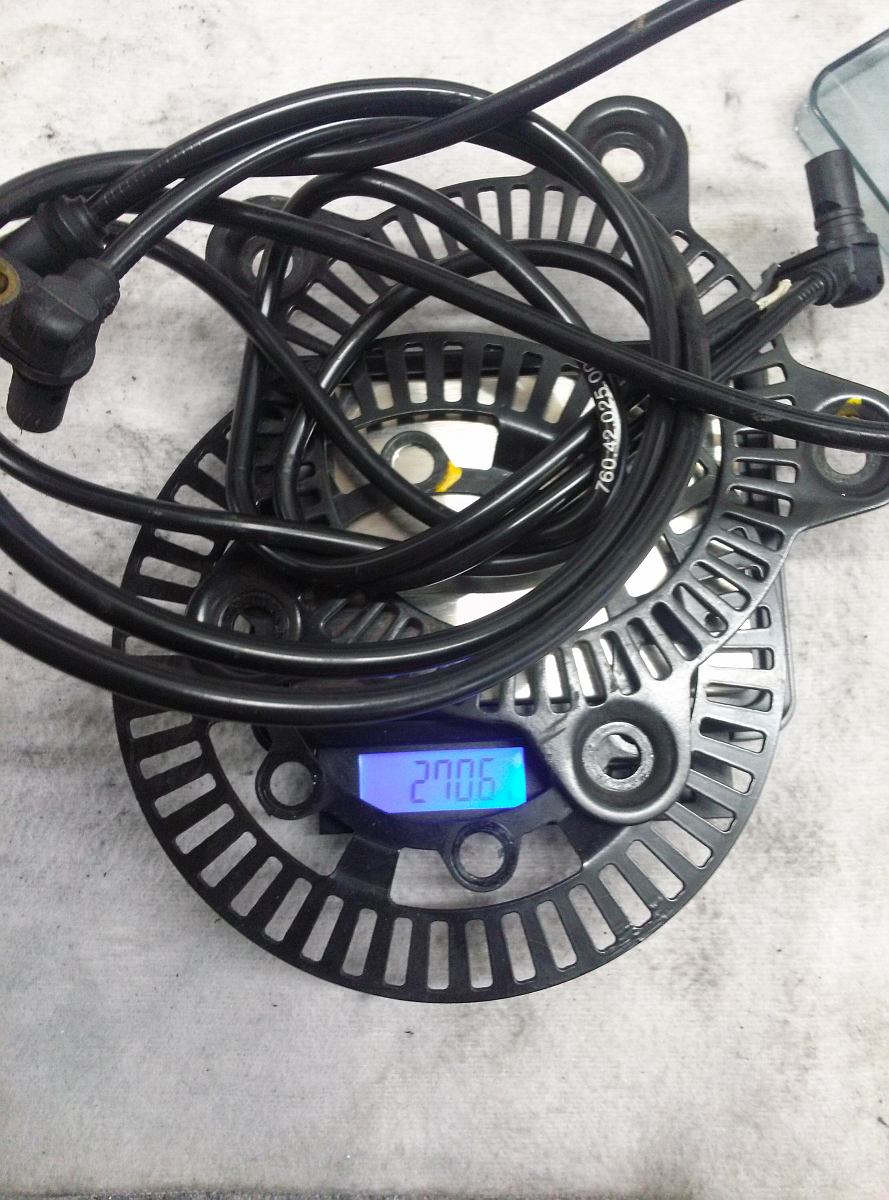

    Fang wir mal gleich an den Rest der ABV Anlage zu entsorgen.
    War mir ehn Dorn im Auge und längst überfällig nur müssen
    dafür die Laufräder wieder komplett raus :motzki:
    Upps :grins: fast 0,3 [Kg]


    Habe mich gegen den Zyklop-Look sprich Projektionsscheinwerfer entschieden
    shuffl3 wie wärs ;) (leiste dir gerne Hilfestellung falls benötigt)

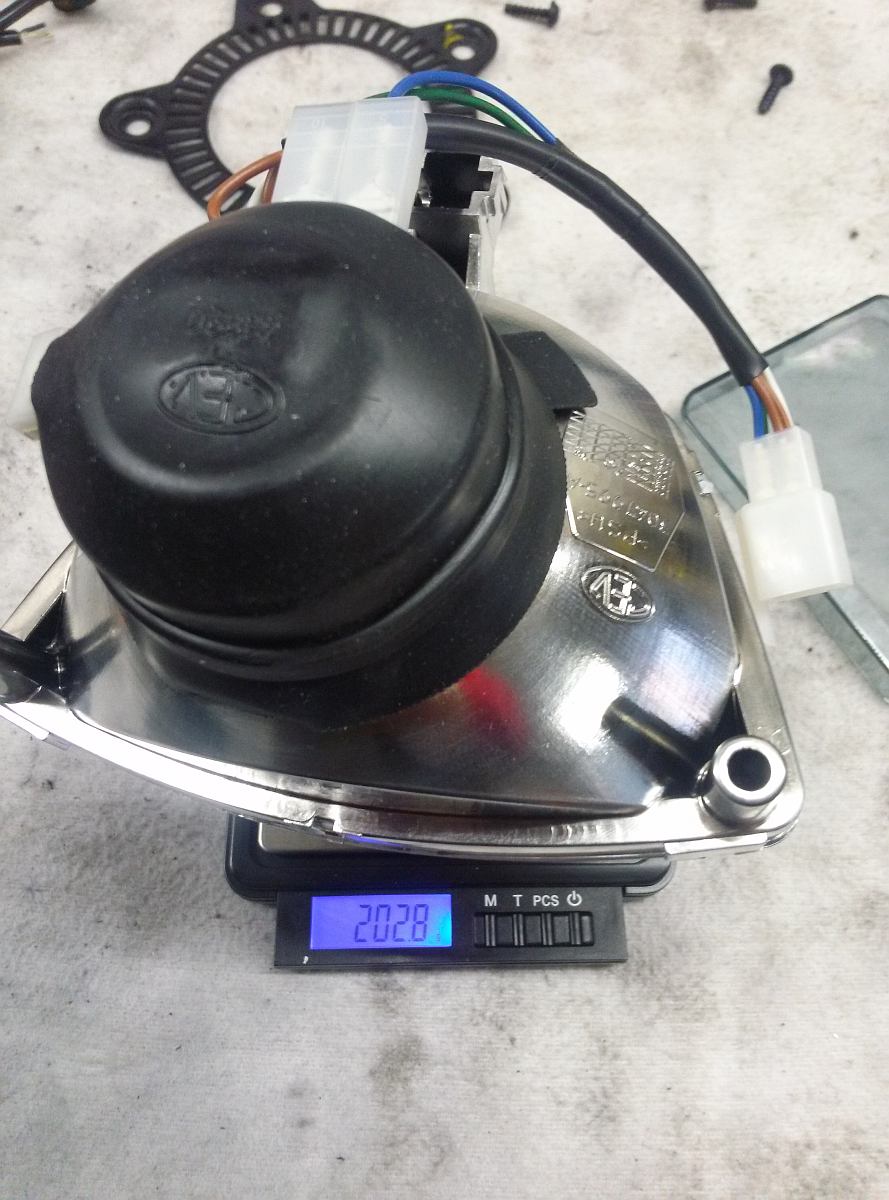

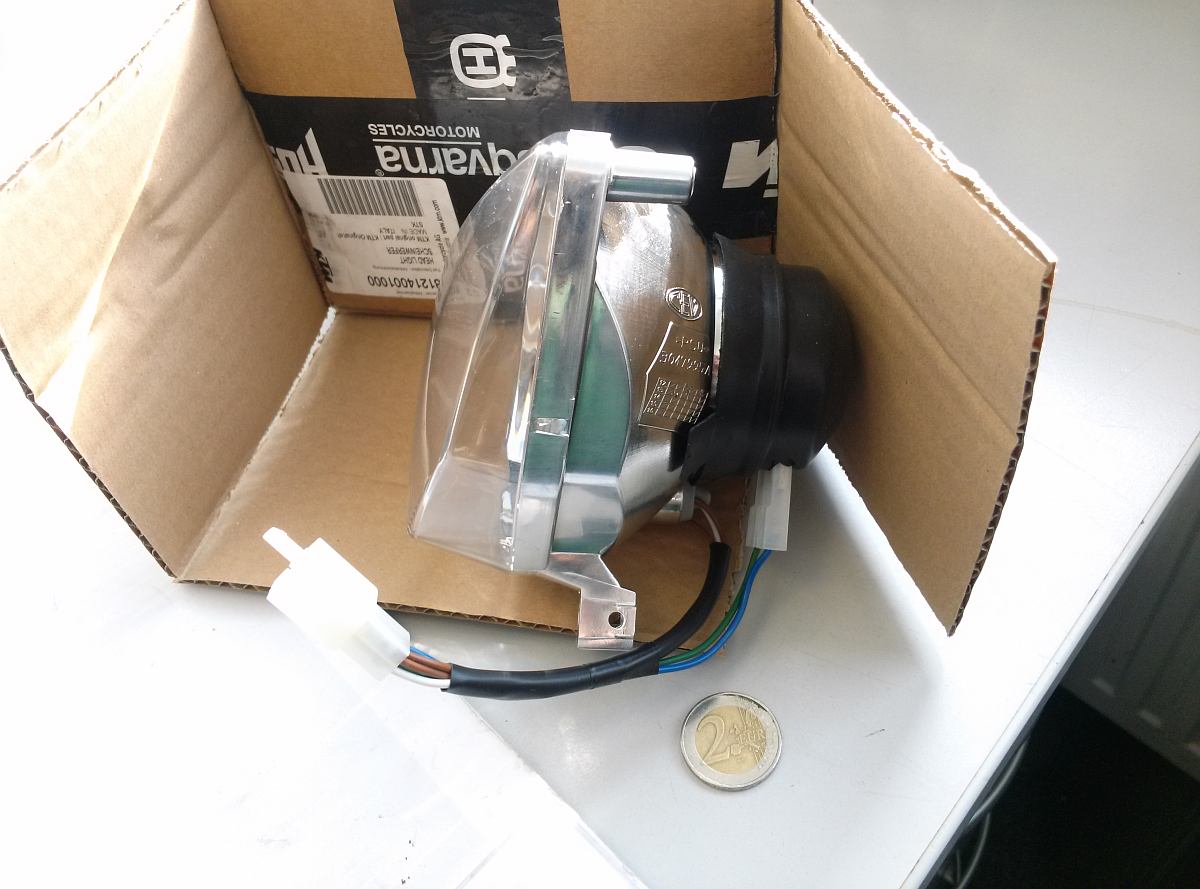

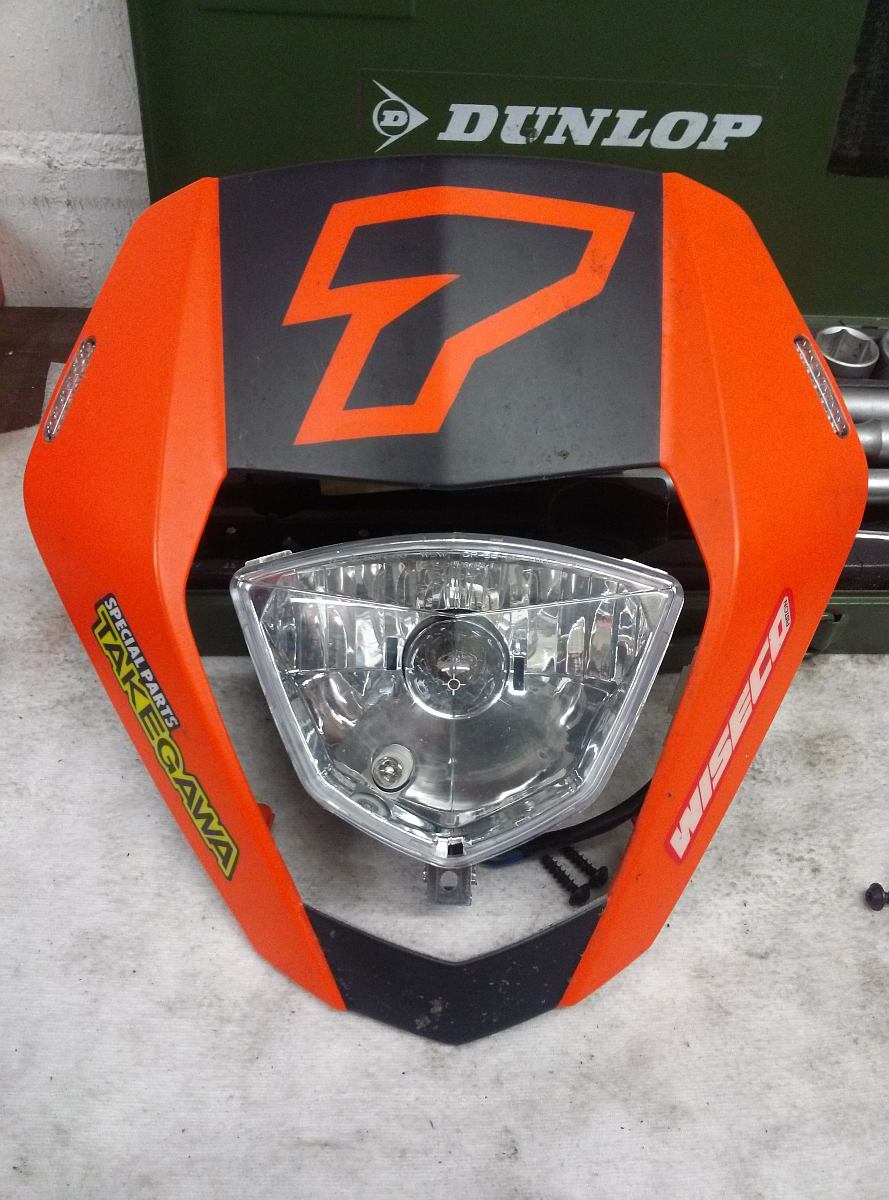

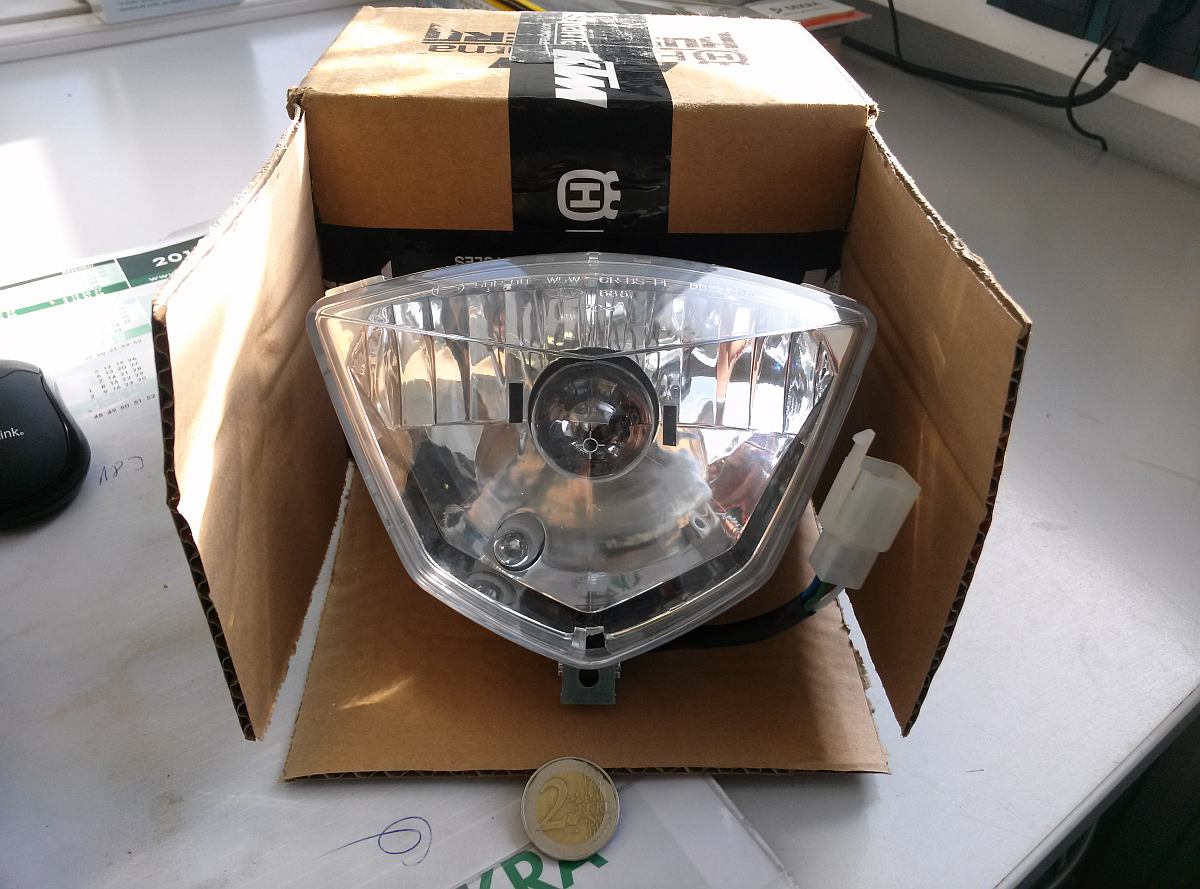

    Dieses Schmuckstück wird in Zukunft das vordere "Gesicht" prägen
    Wow nur knapp 0,2 [Kg] LEICHT :sabber:

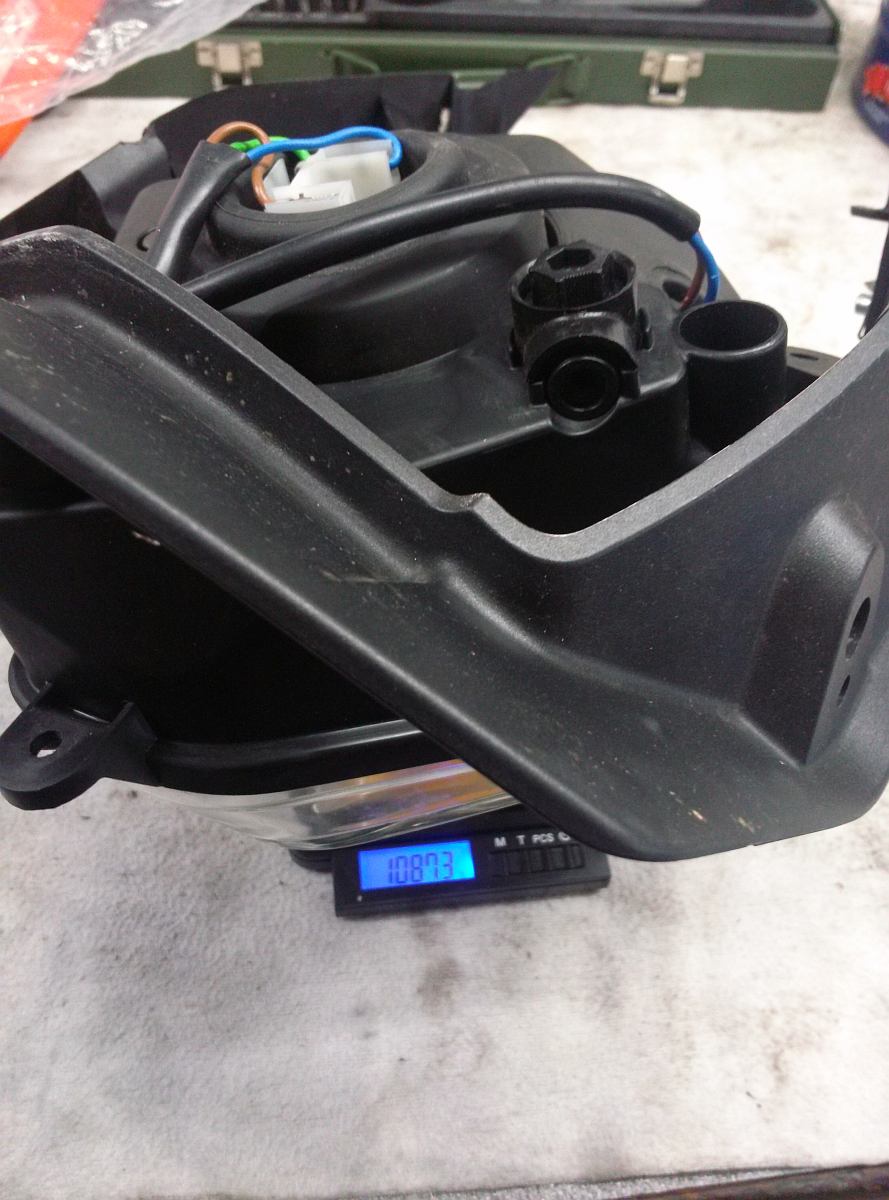

    Hier der direkte Vergleich zum entsorgten "Original" mit
    KristallGlass und integrierter Scheinwerfereinstellung :crazy:

    FUUUCK :staun: fast 1kilo abgespeggt :grins:

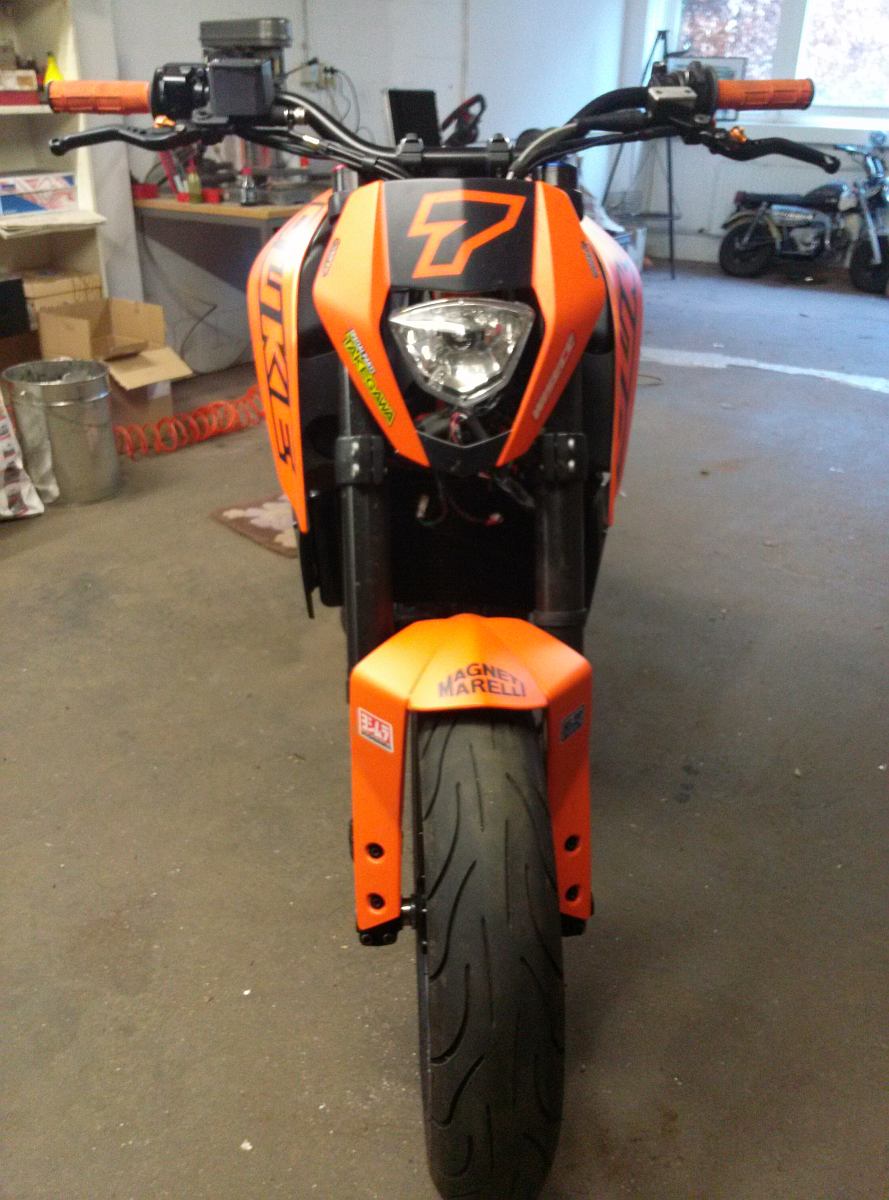

    So in etwa wirds dann ausschauen nach viel GFK Laminier und Schaleifarbeit :zorn:


    Kompakt, Brontal+Leicht (Koso kommt evtl. hinterm Lenker)
    Aber irgendwie auch KlassischDiskret

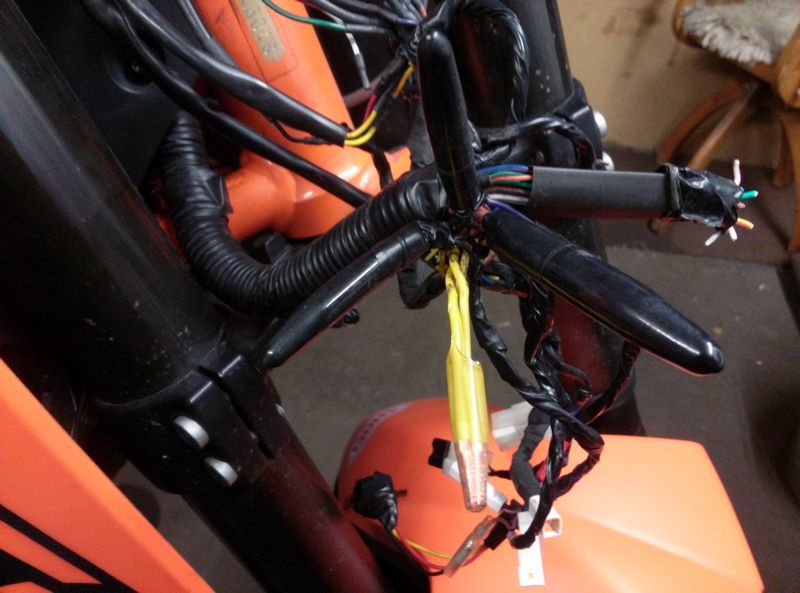

    Da wir hinter der eng anliegenden Maske möglichst wenig Elektronik Gedöns
    brauchen heisst es ma wieder den Lötkolben rausholen und zu "optimieren".


    Ers mal werden diese völlig überflüssigen "EichhörnchenDildos" :staun: , die mich
    immer wieder beim Zusammenbau der Maske total genervt haben, entsorgt.

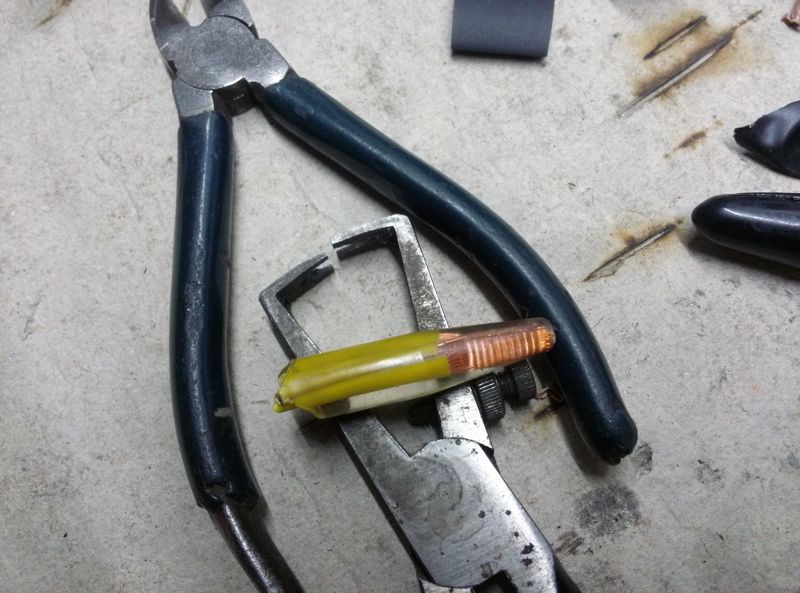

    Das "Zusammentreffen" der Kabel kann Mann auch geschickter durch entwirren+kürzen der Kabel,
    verlöten und mit Schrumpfschlauch lösen.

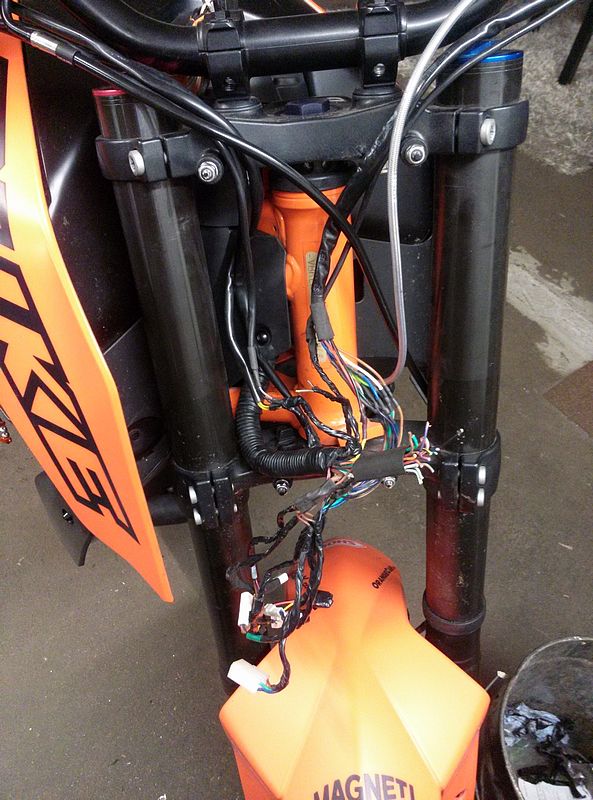

    Das kommt dann dabei raus :grins: (wird nochn! bischen weniger werden :staun: )

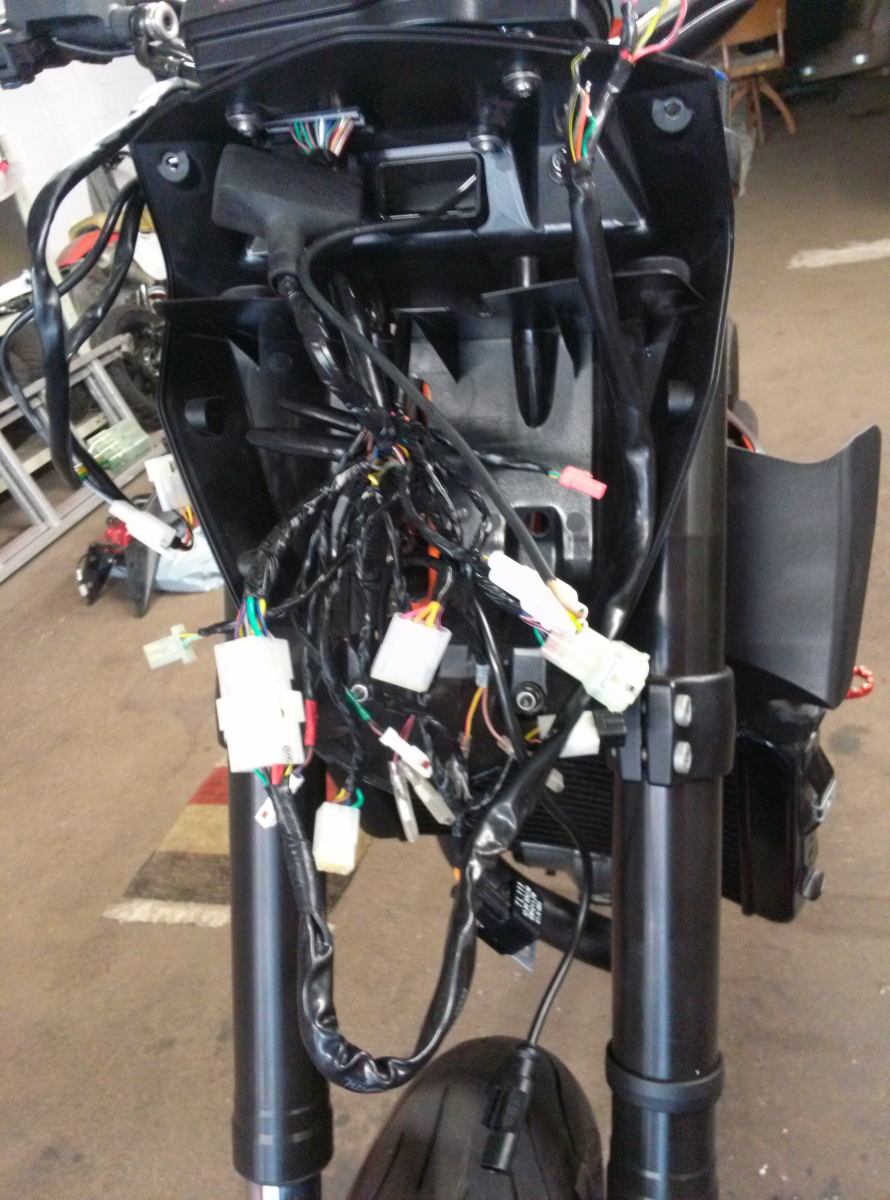

    Hier zum vergleich das ursprüngliche "Original-Gedöns" :lautlach:


    So das wars für heute liebe Leut, hab noch diese Woche Urlaub
    und morgen gehts für zwei Tage in die Garage und an die Kati.


    Gruß euer Doty

    4MOVES UR BODY 2WHEELS UR SOUL :Daumen hoch:

    2 Mal editiert, zuletzt von DUKE690RS ()

    Ich bin gespannt wie sich die Schnauze im fertigen Zustand macht! :Daumen hoch:


    Ich werde bei meiner definitiv auch noch Hand an Maske und Heck anlegen, allerdings erst im Sommer. Keine Zeit, es reicht gerade noch um mal eine kleine Runde abends zu drehen.
    Wenns soweit ist, meld ich mich aber garantiert mal bei dir, vielleicht greif ich dann das Thema Kennzeichenhalter an Hinterradschwinge nochmal auf :zwinker:


    Hab mir für meine überlegt, den Tacho wie bei der MT07 zwischen den Lenker zu setzen (mit dem Navi Halter aus off-road-bikers Thread) um die Maske so flach wie irgend möglich zu bekommen
    mt07 / Lenker Adapter (Allerdings müsste man ihn verkehrt herum anbauen damit der Tacho nicht im Gesicht sitzt :ja: )


    Vielleicht wäre das auch wqas für dich, wenn du den originalen Tacho behalten möchtest :denk:
    Grüße aus dem Norden

    Den Riesenklotz von Tacho willst Du Dir auf den Lenker setzen? :nein:


    Das würde ich mir an Deiner Stelle noch mal ganz stark überlegen...
