Danke für die Blumen Leute, bin hart am Basteln wenns passt
anbei nochn Schmankerl für euch

Zitat von bunnypop

Jetzt stellt sich mir nur die Frage, was ich dir zahlen muss, damit du mir auch so ein Heck baust?

Also lass mich mal überlegen was ist es wert wenn sich
A. meine Frau von mir scheiden lässt
B. meine Kinder mich nur noch Sietzen

UNBEZAHLBER wenn ihr Älter werdet stellt ihr fest es ist nich einfach
Famile, Hobby und Beruf unter einen Hut zu kriegen

Gruß euer Doty

@ borste80
Kuckst Du hier,
690 Duke 12: Custom Project DUKE 690RS

Mahlzeit,
wie einem das Schicksal so zuspielt hat es mich ins Krankenhaus verschlagen.
Alles halb so wild, aber nun hab ich seeeeeeehr viel Zeit zu Posten

Gruß D.

Werd ers ma alles off vorbereiten kein WLan hier löpt üba GPRS Handyhotspot

Danke für die Genesungswünsche is kein Unfall aber Aufgrund
falscher Ernährung muss jetzt ein OP Eingriff erfolgen

So dann will ich euch ma nich weiter auf die Folter spannen.
Nachdem ihr gesehen habt wie man so ein "Objekt" gestaltet/erstellt
gehen wir nun zum eigentlichen "GFK-Bau" über.

Eine Anzeige von Pearl hat mich auf folgenden Gedanken gebracht:
In einigen Jahren wenn jeder Bastler so was Zuhause stehen hat:

Poste ich euch die Datei und jeder plottet sich sein eigenes Heck aus

Wieder zurück ins Jahr 2014, unsere Herstellungsmittel heißen:
-positiv Modell
-Polyester Harz/Härter
-GFK Laminat (nicht gewebt)
-Manpower
-Aluminium Folie
-und ihr hört richtig Honig!

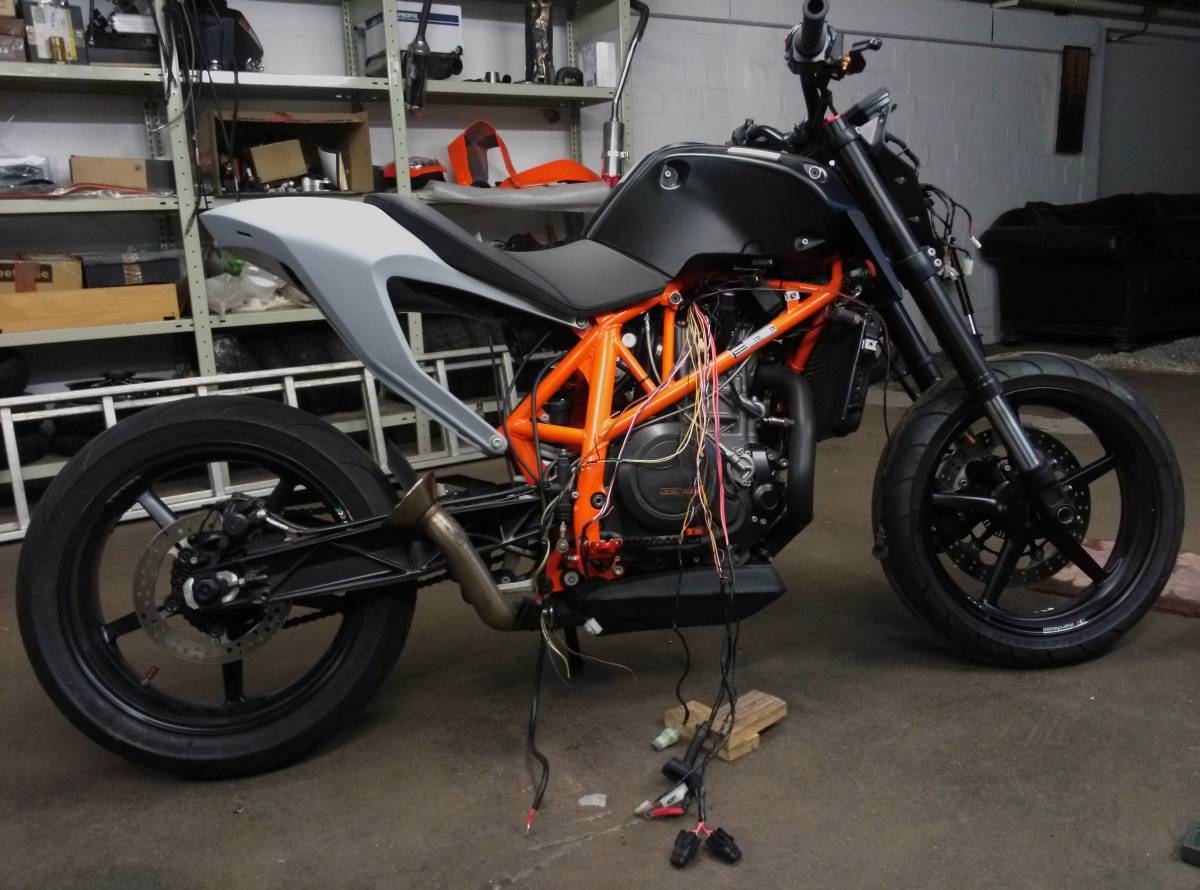

Hier noch mal das gestaltete Objekt der Begierde

Wie schon erwähnt muss man abwägen wie man nun weiter vorgeht
entweder vom Positiv ein Negativ erstellen das Negativ teilen
und hier von, mit Trennmittel, unzählige 2 Hälften Positive, erstellen.
Vorteil sehr saubere Ergebnisse, Nachteil zu aufwendig für den Prototypenbau
Und beim Kauf des Harzes darauf achten ob es für den beispielsweise Bootssbau
(große Flächen) oder Reparatur Harz (kleine Flächen) geeignet ist.
Ich bevorzuge hier das Reparatur Harz, geht schneller.

Also belassen wir es beim Positiv, grobe Vorgehensweise:
-Modell mit 2Schichten Laminat überziehen
-Modell abziehen und von innen wieder mit 2 Schichten verstärken
-Von Außen mit GFK Korrekturen und Spachtel ausbessern
-Schleifen
FERTICH

Klingt einfach Pustekuchen is es aba nich KOTZ
Aber ich kenne es von vergangenen Projekten nie
Das Ziel is in Sicht DURCHHALTEN und ihr habt dann was richtig Cooles

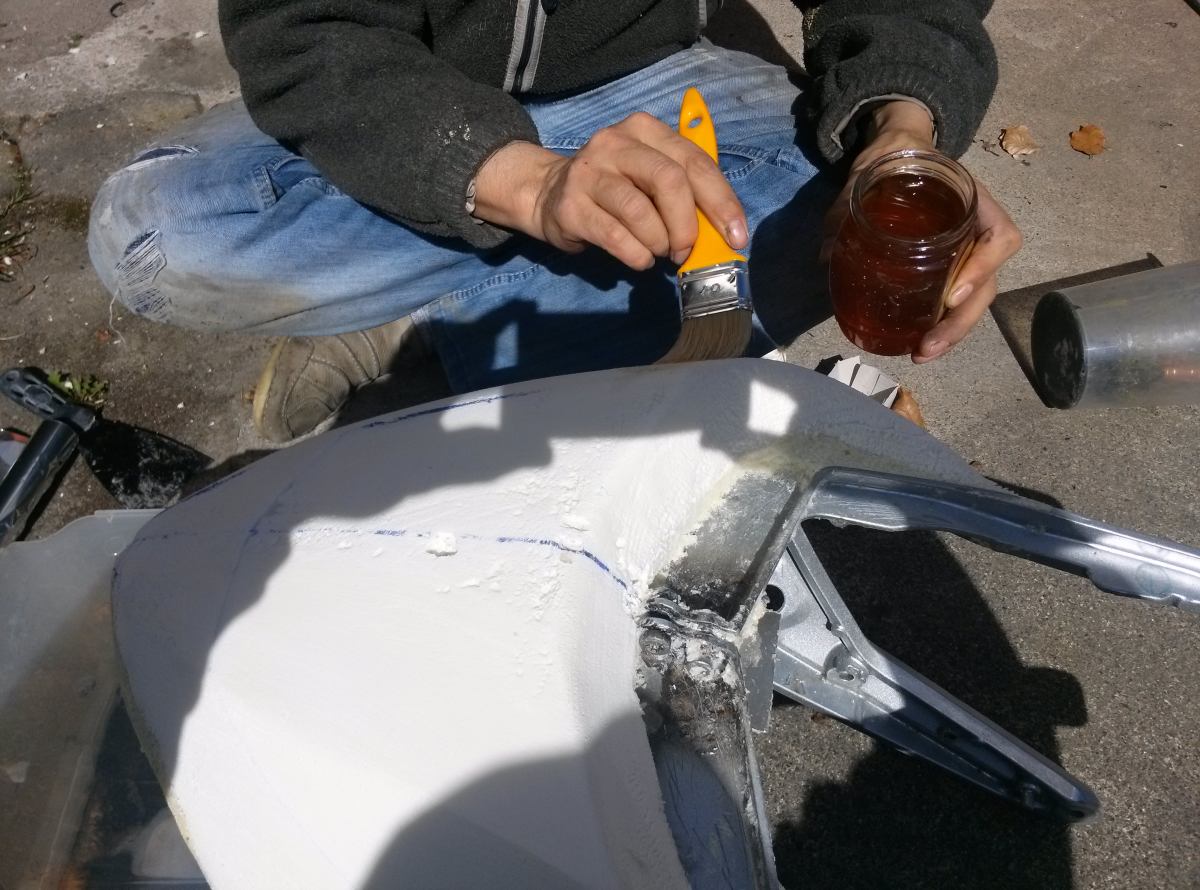

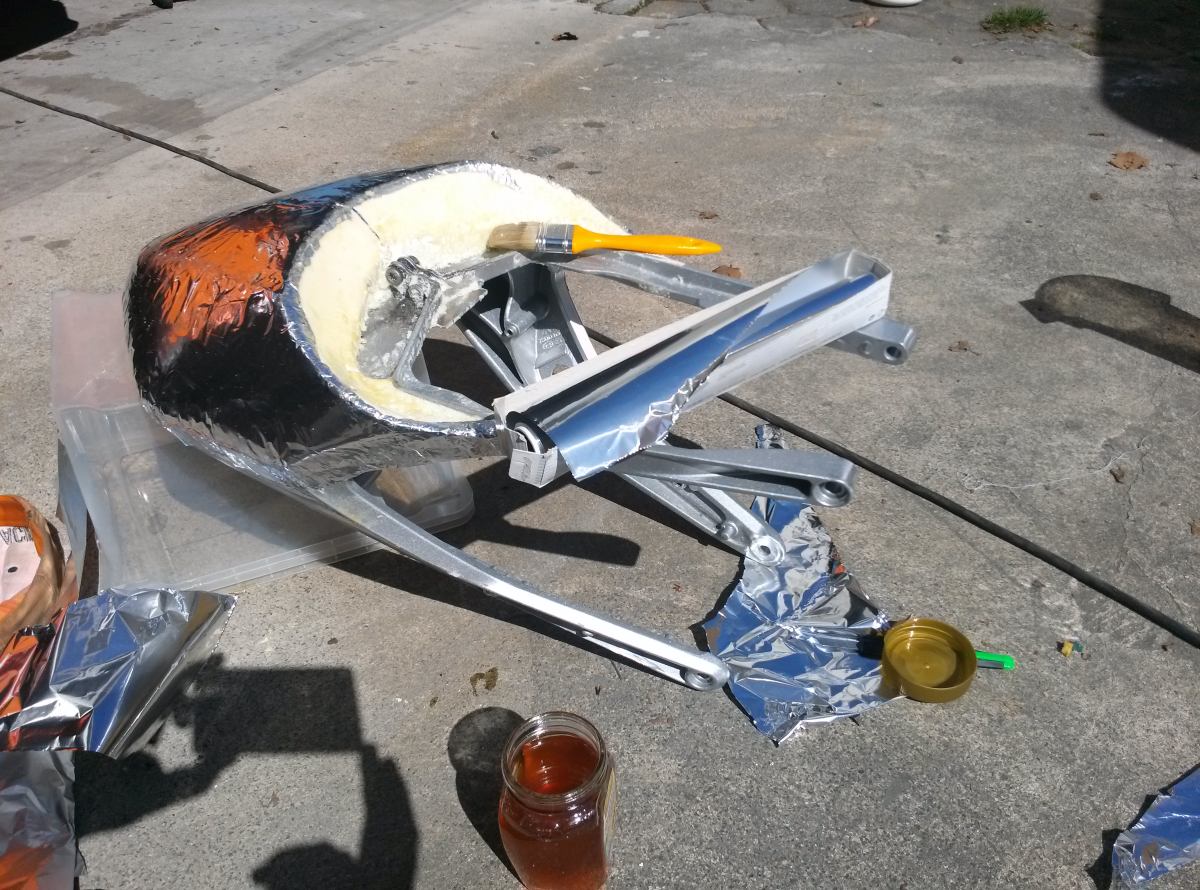

Und los gehts einschmieren das Baby, vielleicht tuts ja auch Nutella könnt Mann wieder ablecken

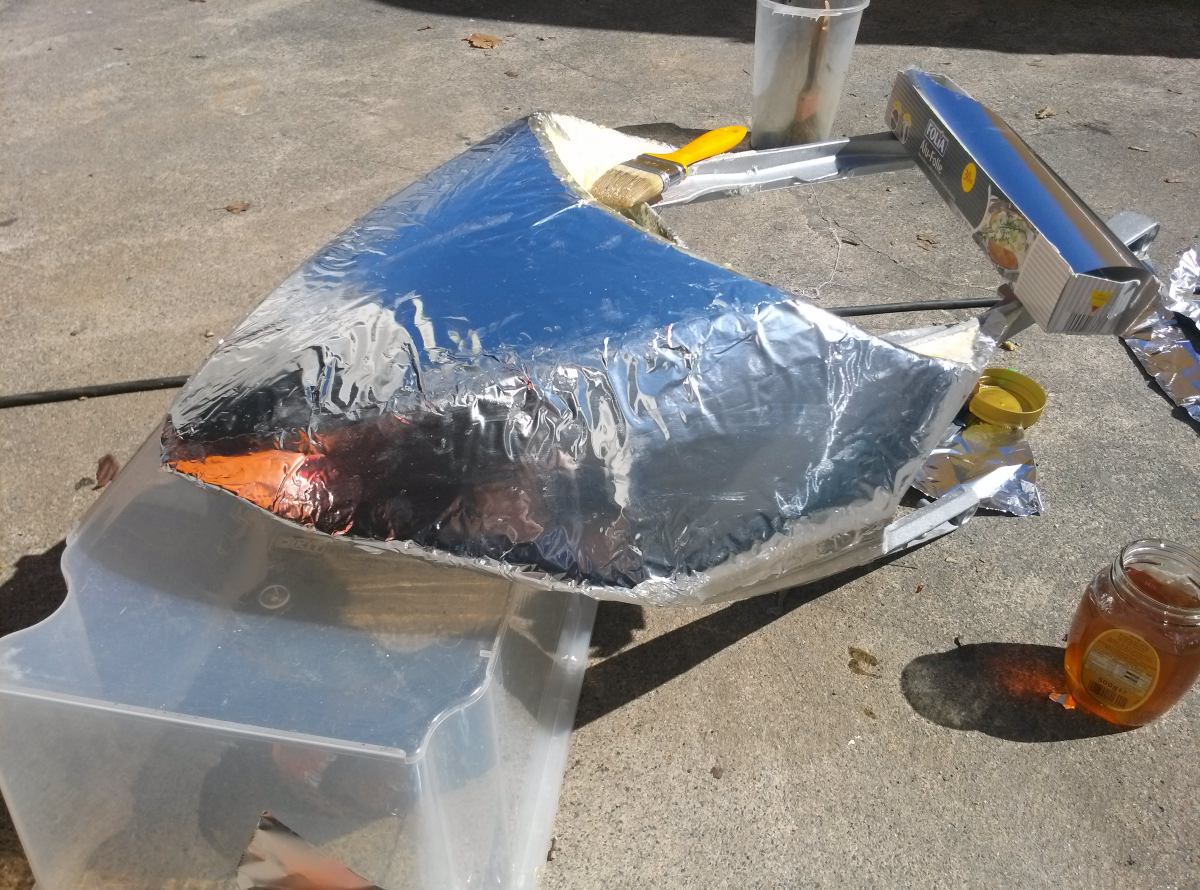

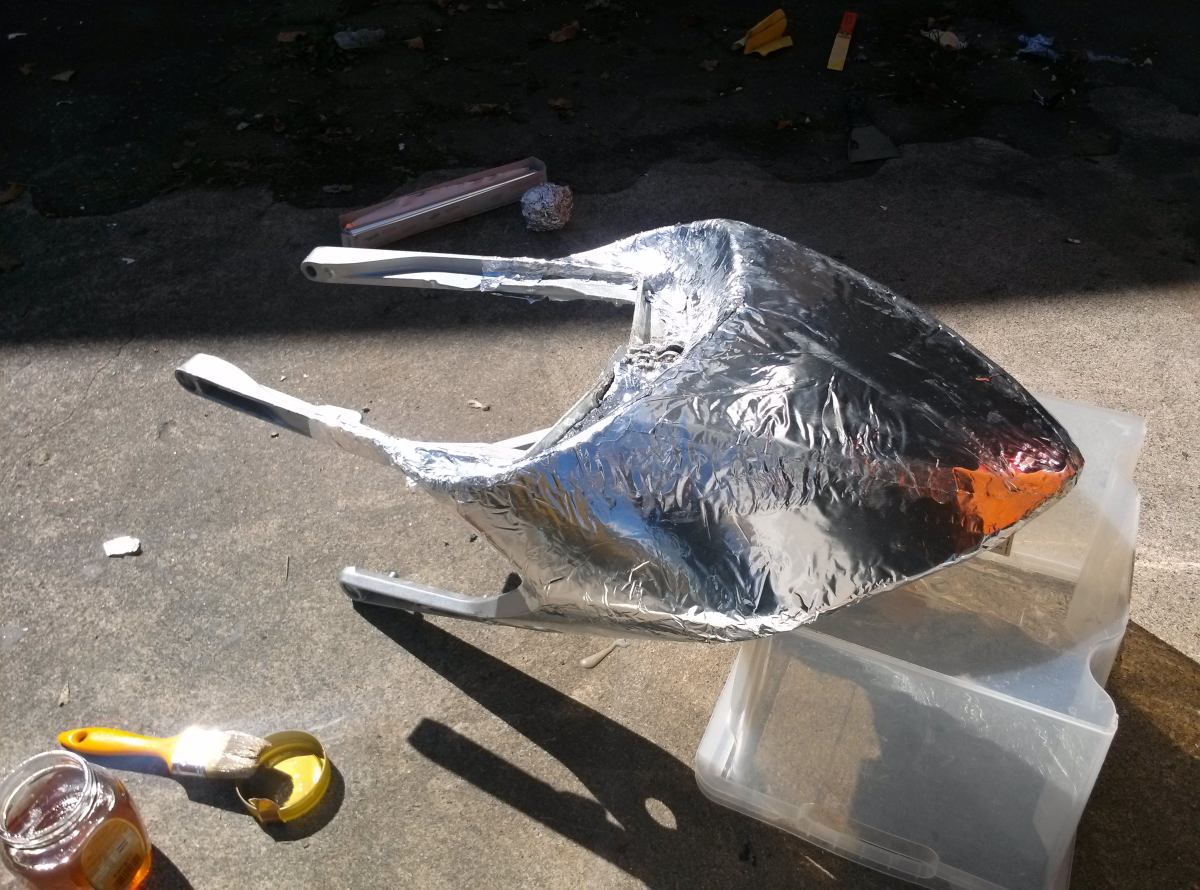

Eine! Schicht Alufolie aus Muttis Küchenschrank klauen und möglichst, im Gegensatz zur Mutti, faltenfrei auflegen.

Voilá komplett

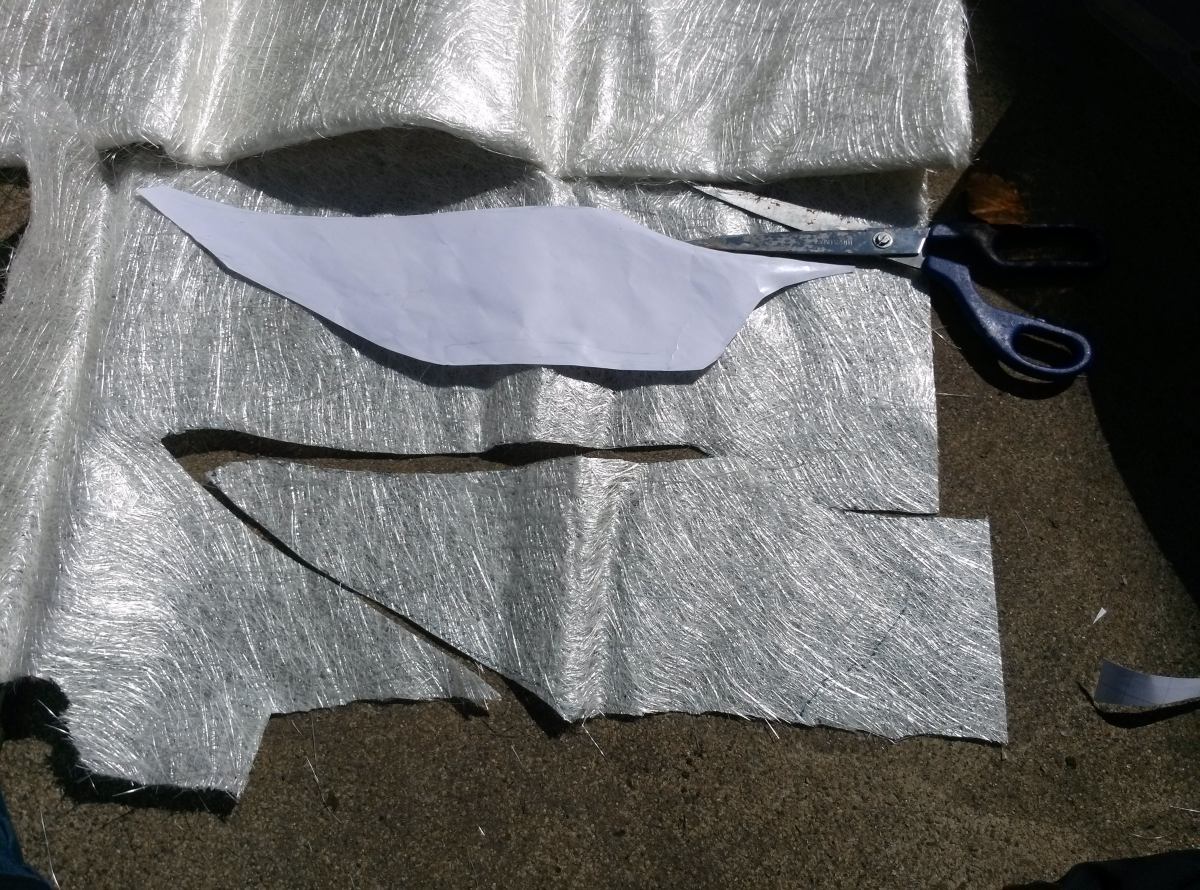

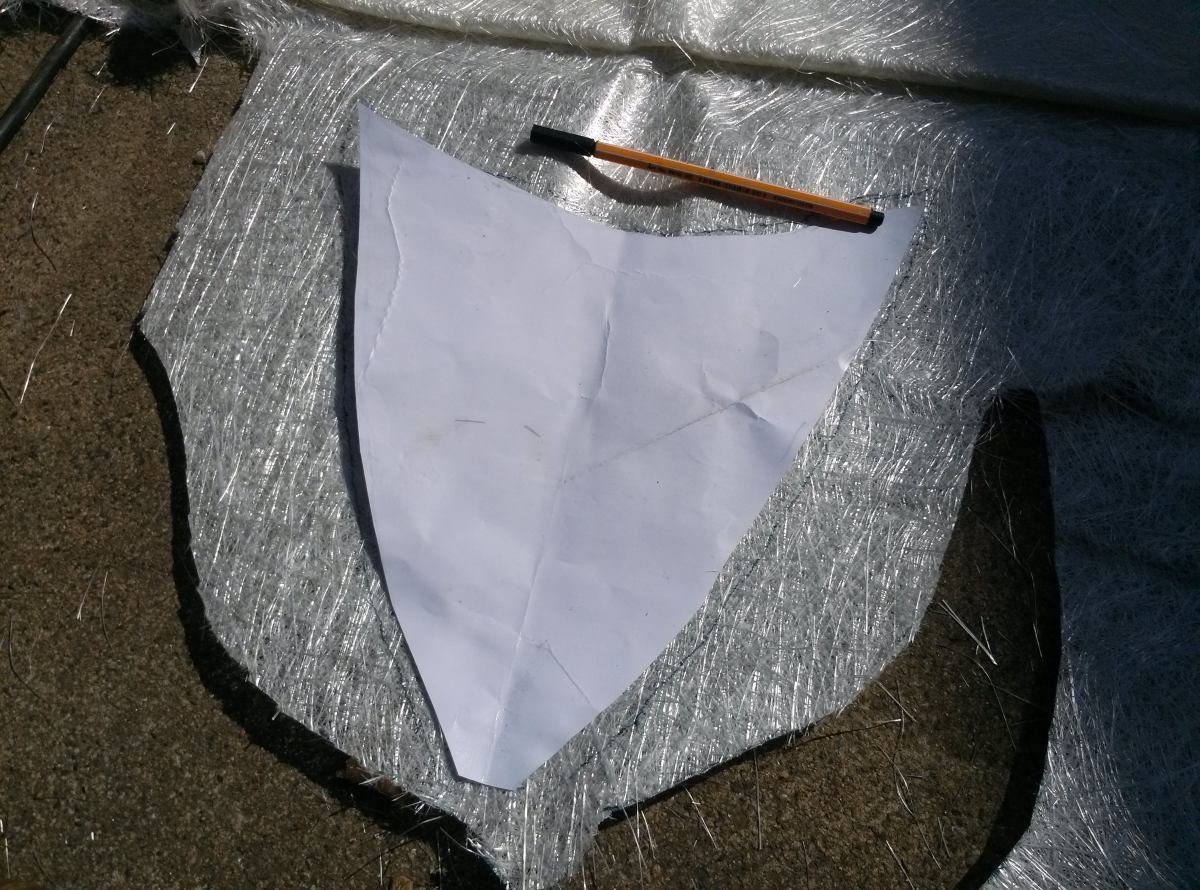

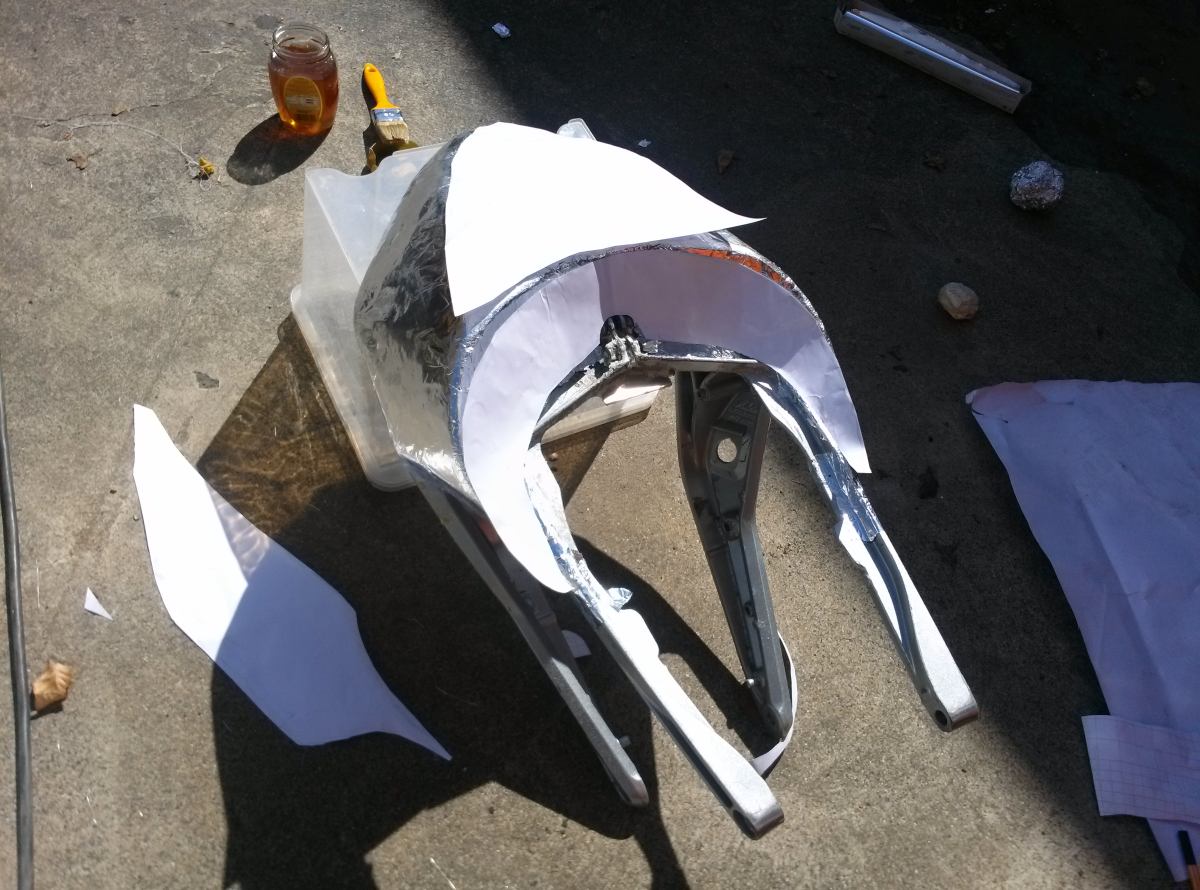

Nächster Schritt, genaue Schnittmuster aus der Pappe entlang der Kannten erstellen

Diese mit etwas Zugabe aufs Laminat Aufzeichnen

und wieder ausschneiden, doppelt=zwei Lagen

Bingo

An den Rändern entlang in ca. 2cm Abständen ca. 1cm tief einschneiden für den besseren Formenverlauf beim Laminieren

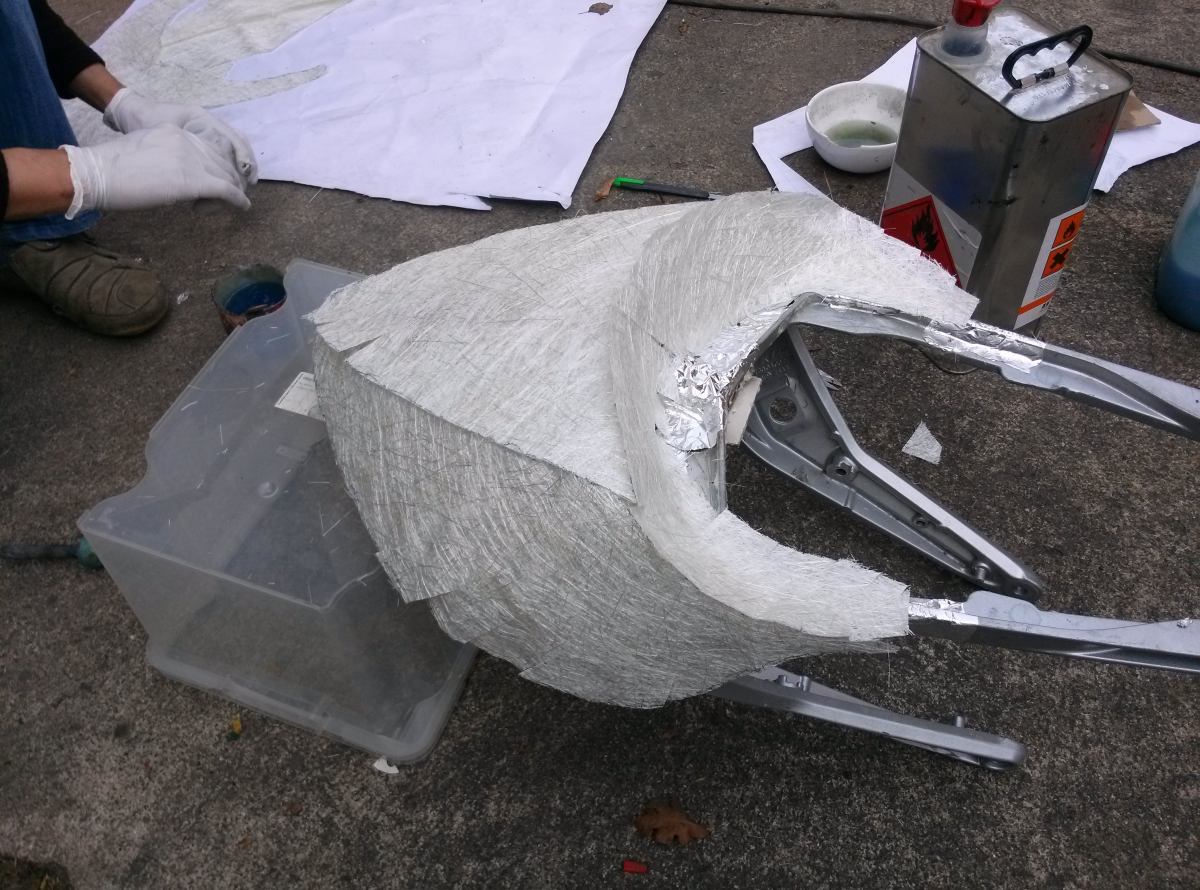

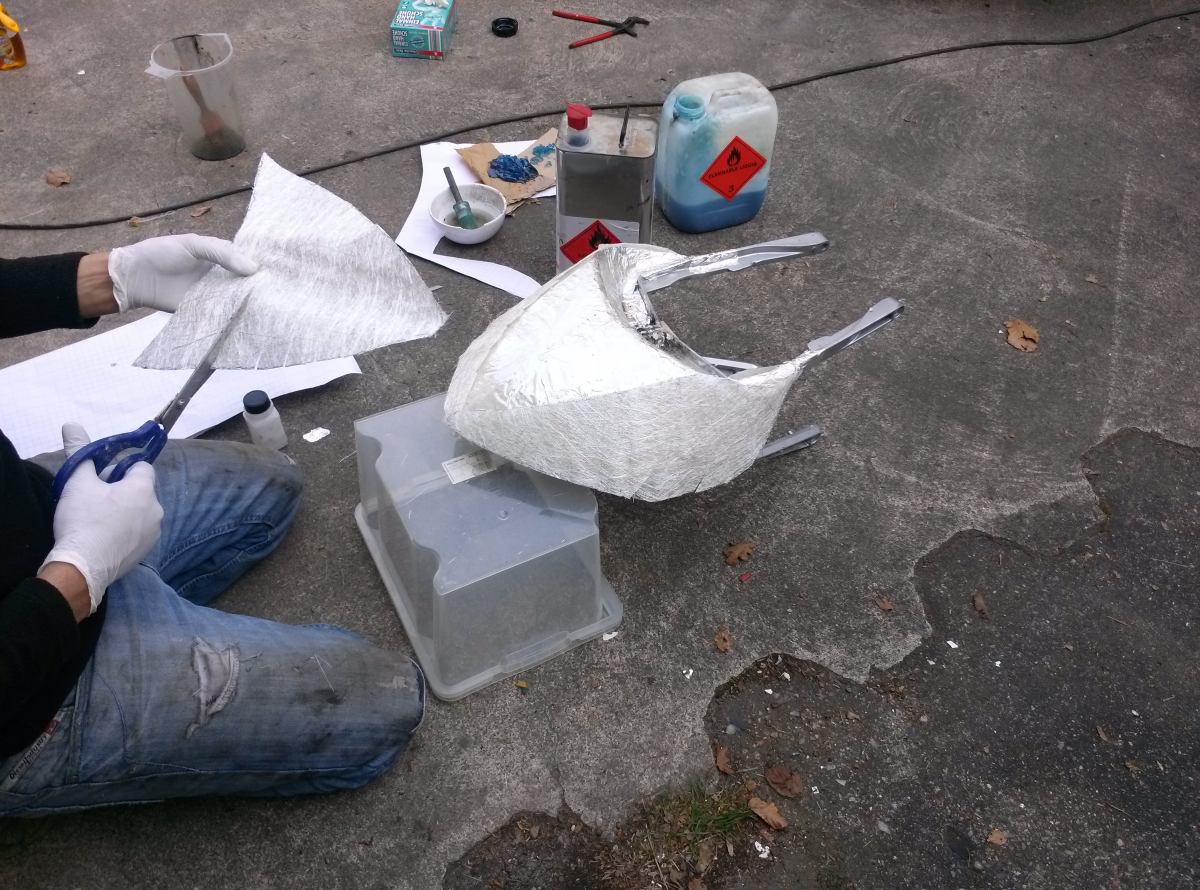

Dann die erste Schicht auf die AluHonig Oberfläche auflegen und positionieren
PASCHT

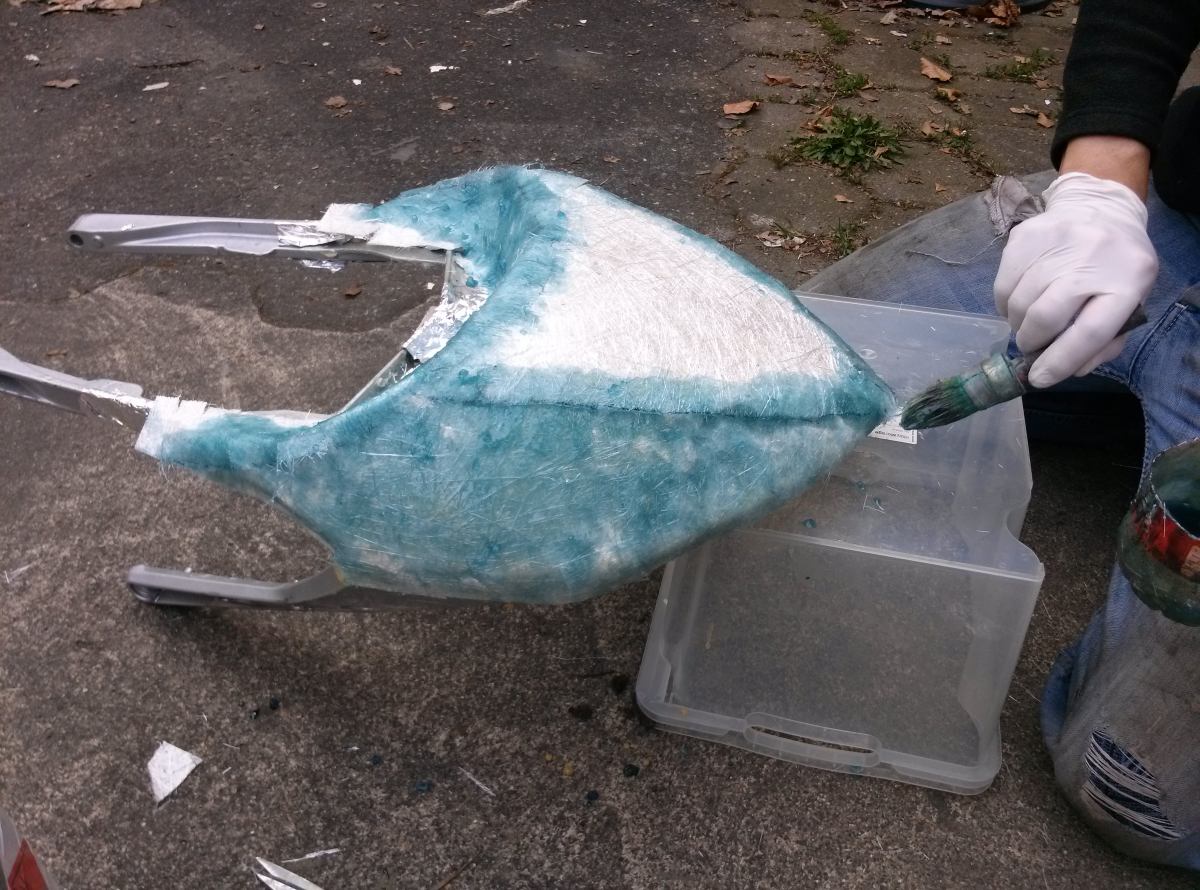

Und Backen zusammen kneifen und auf die Plätze Fertich und Loslaminieren
GAAAANZ WICHTIG seit euch vorher darüber im klaren ob ihr erst eine
Schicht Laminieren wollt oder gleich Beide. Wenn 2 dann nicht zuviel !!! Härter nehmen.
Das geht nur mit Erfahrung oder am besten ausexperimentieren.
Version 2 is für den Erfahrenen und selbst ich hab zuviel Härter genommen und musste
es in zwei Gängen machen, weil ich seit 2-3 Jahren nix mehr Laminiert habe.
Erst nach 3-4 mal anmischen war das "Gefühl" dafür wieder da.
Jedes Harz+Härter Gemisch reagiert da anders. Von 30 sec. 30min. geht ALLES wenn Mann richtich dosiert

TIPP, den Pinsel nich wegschmeissen > nachdem ihr Ihn von Hand von jeglichen Harzresten befreit habt/abstreifen
> sofort ab in Omas Marmeladenglas, welches mit Verdünner gefüllt ist, und alles wird gut

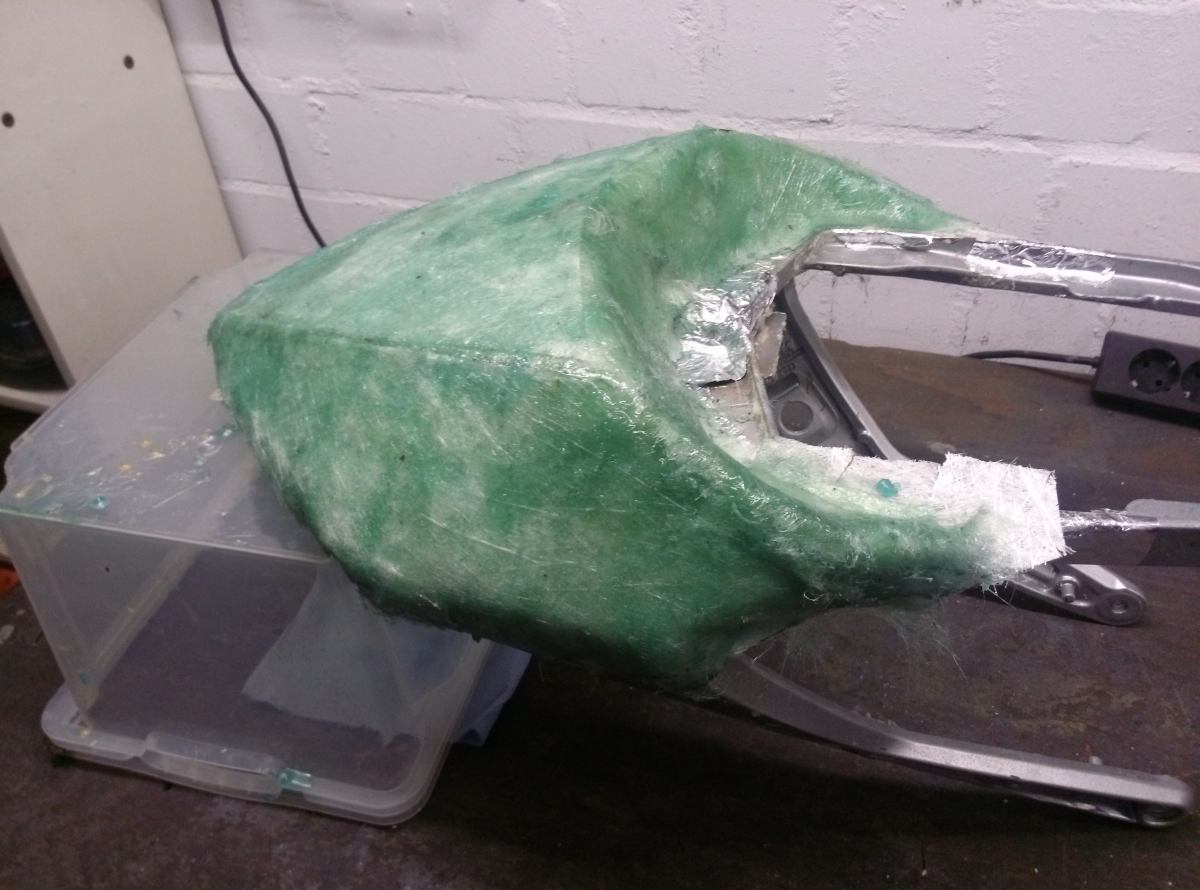

Voilá

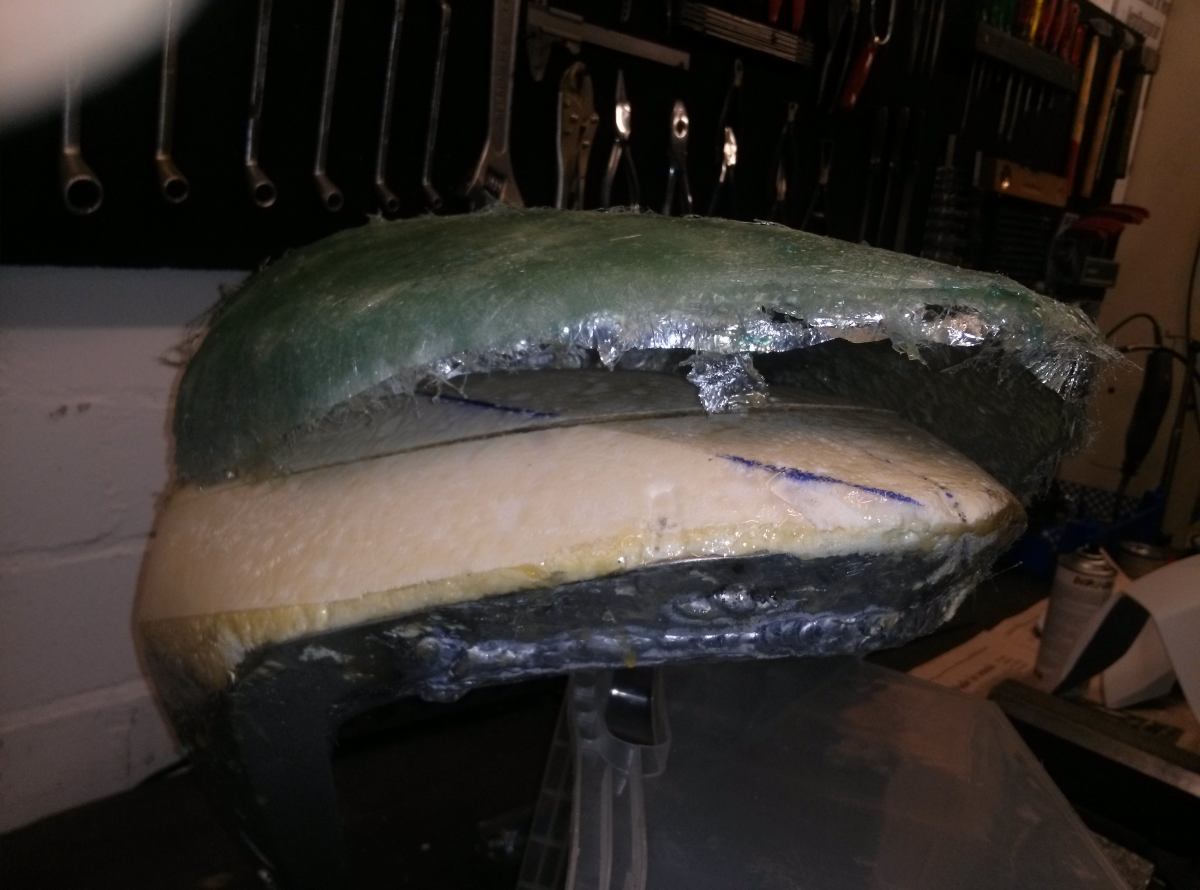

Am besten über Nacht durchhärten lassen und AB Dafür

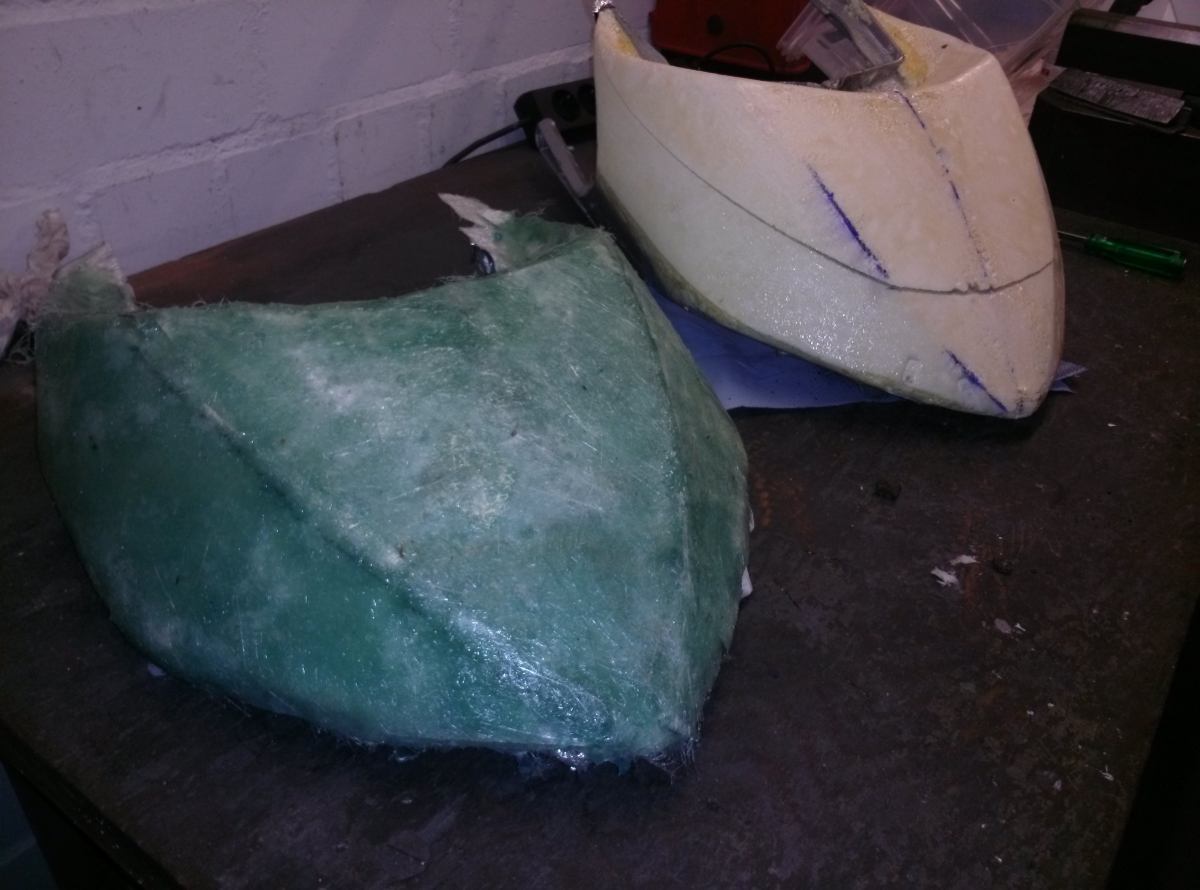

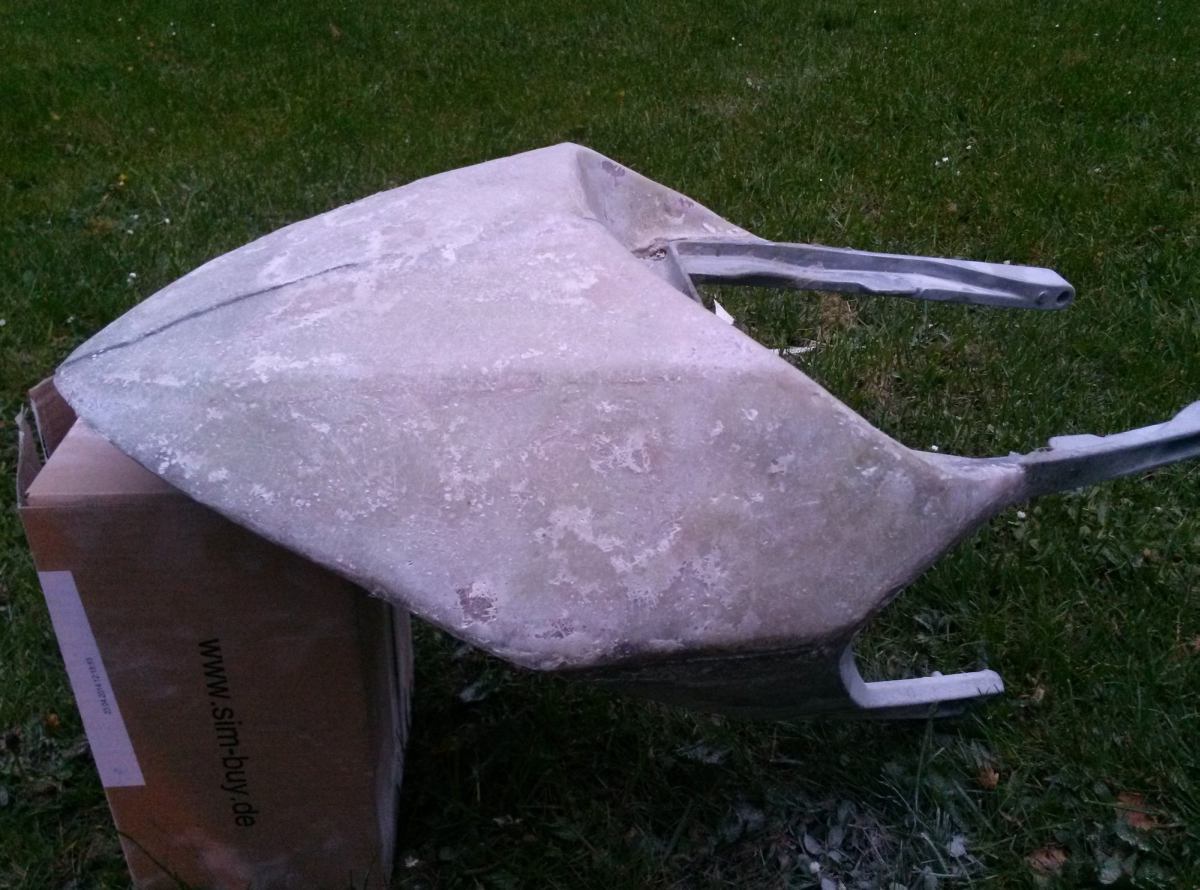

Jo hat Ähnlichkeit

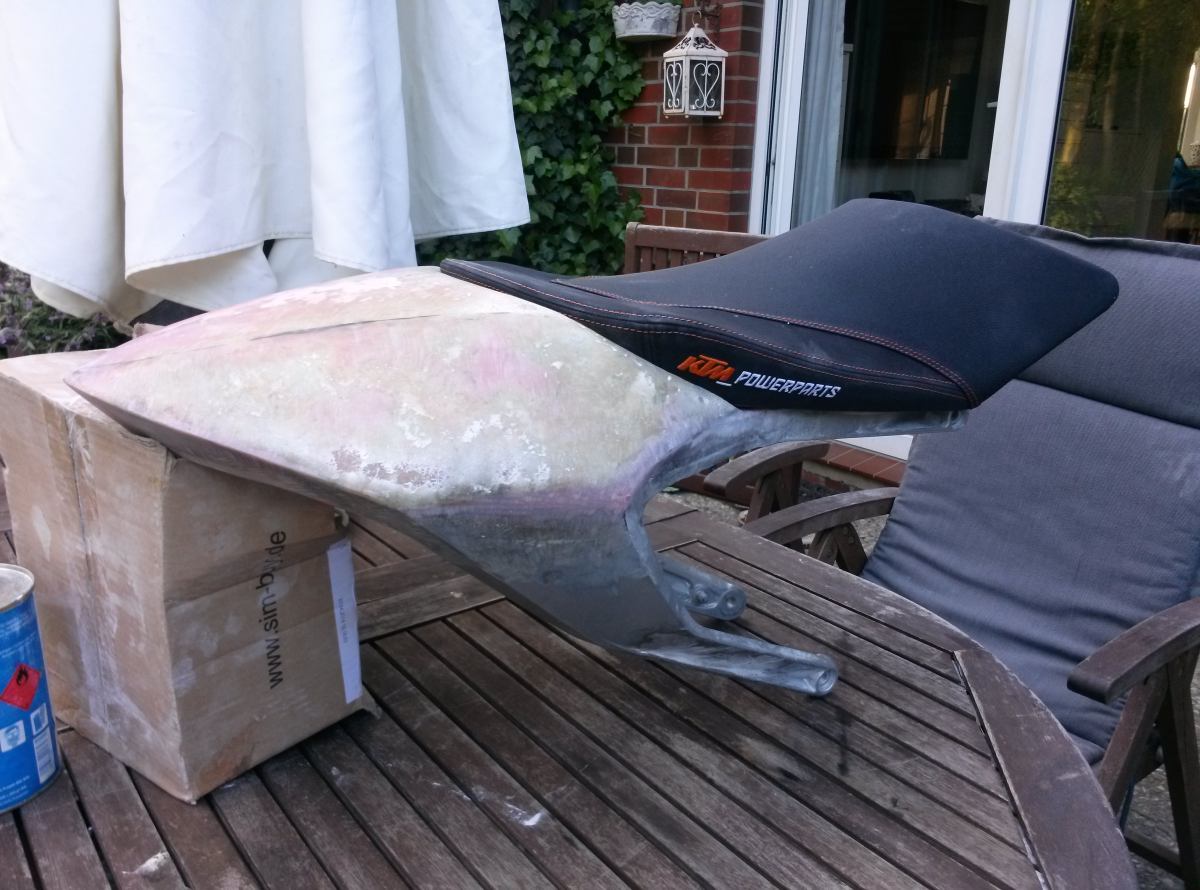

Fru is ma wieda nich TuHus also wird am Gartentisch weiter gebastelt
Nächster Schritt vorbereiten für zwei Laminatschichten von innen

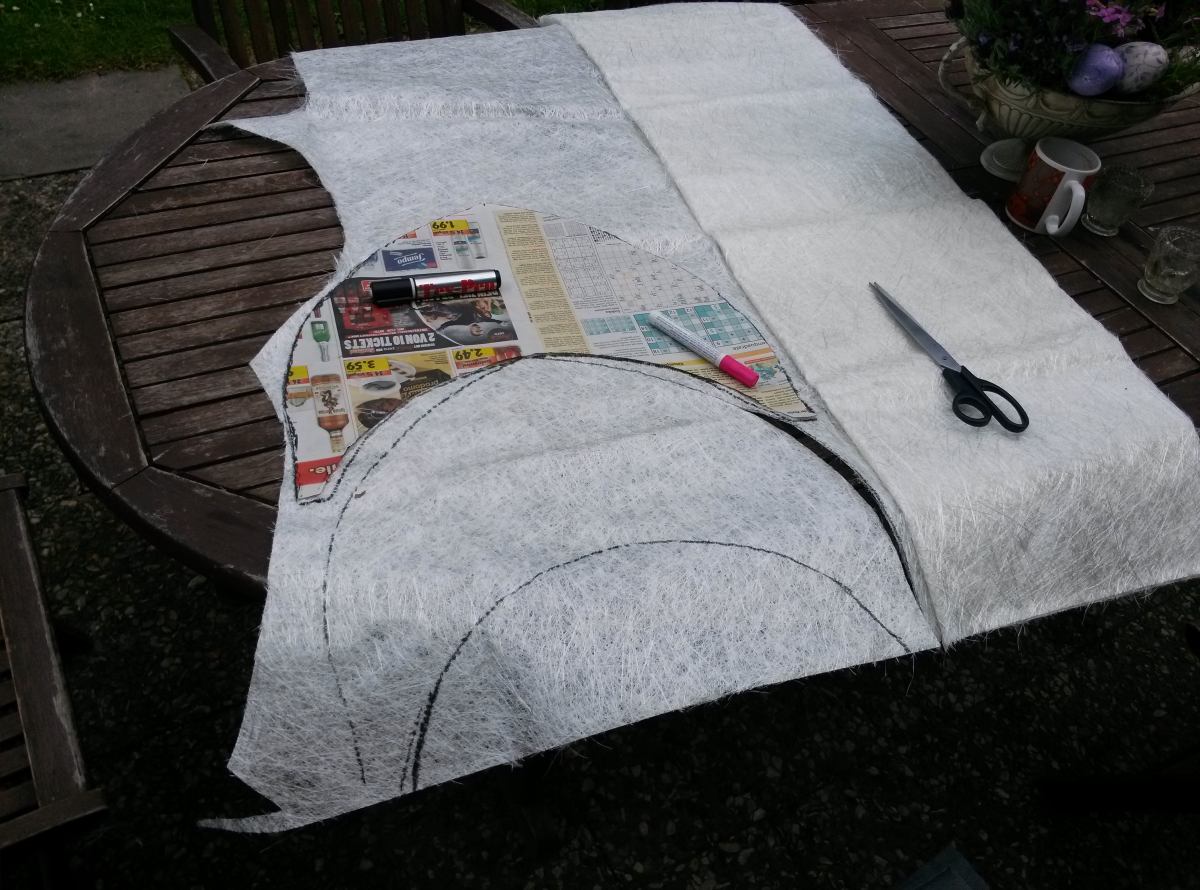

Schnittmuster mit Zeitungspapier ausbaldowern

TIPP sprüht das Teil von innen am besten mit einer Signalfarbe ein> so könnt
Ihr später beim Schleifen sehen ob Ihr am Original/Positiv angelangt seid
Ich hatte Zuhause nur leider Weiß zur Verfügung, ging aber auch

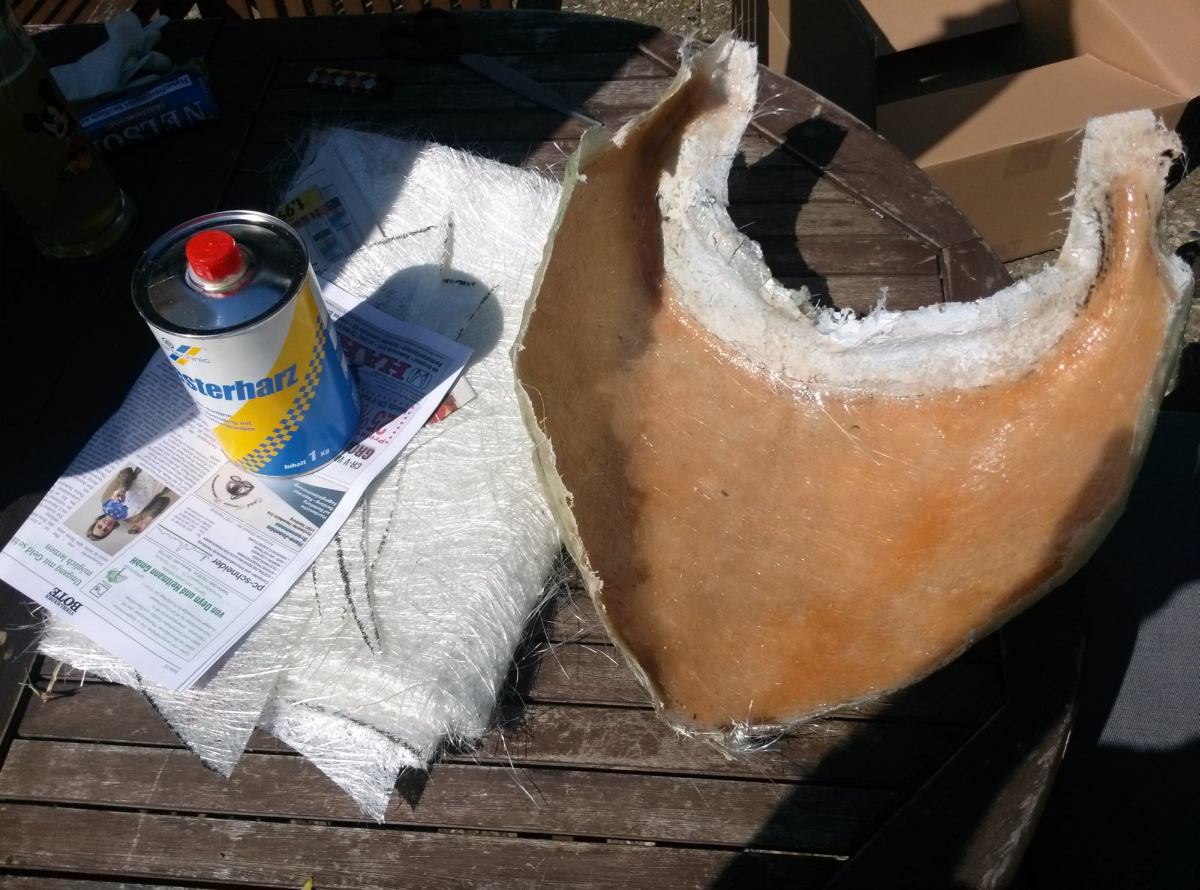

Und Loslaminieren mit Reparaturharz vom Namenhaftenaudozubehör

(inneres Sitzteil wurde auch noch gemacht)

Den Rahmen für die "Hochzeit noch ma'n bischen Schick machen,

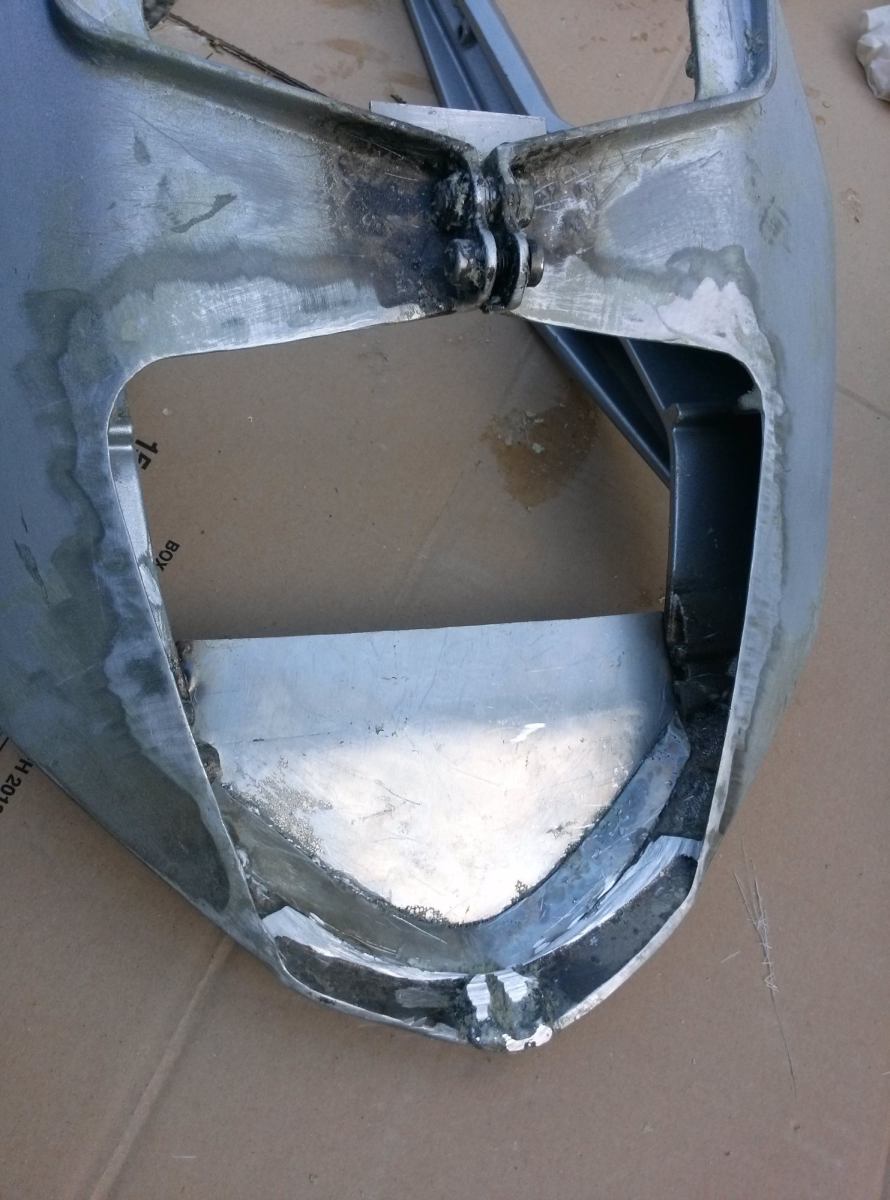

Ergo positiv Modell zerstören und Bauschaumreste entfernen

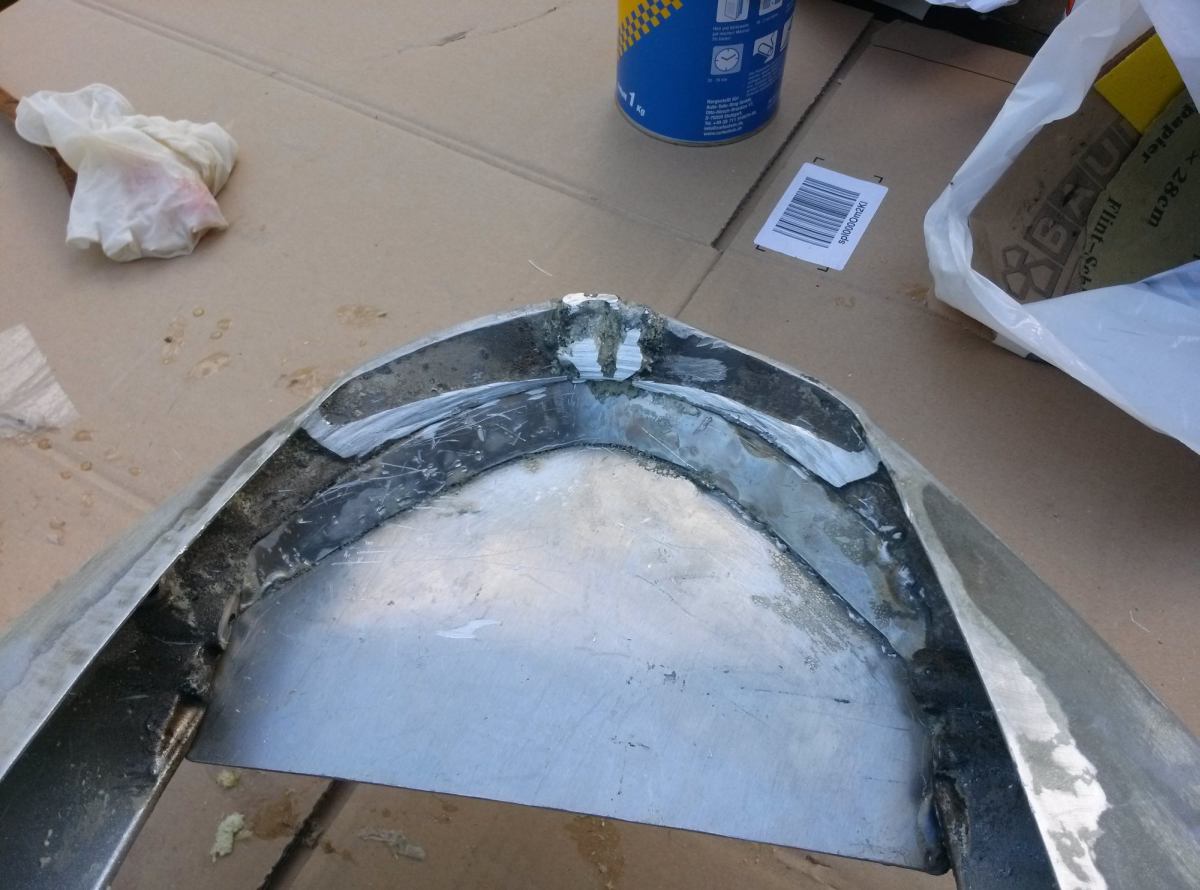

Innen, auch noch überstehendes Sinnloses AL-Zeuchs


und Außen

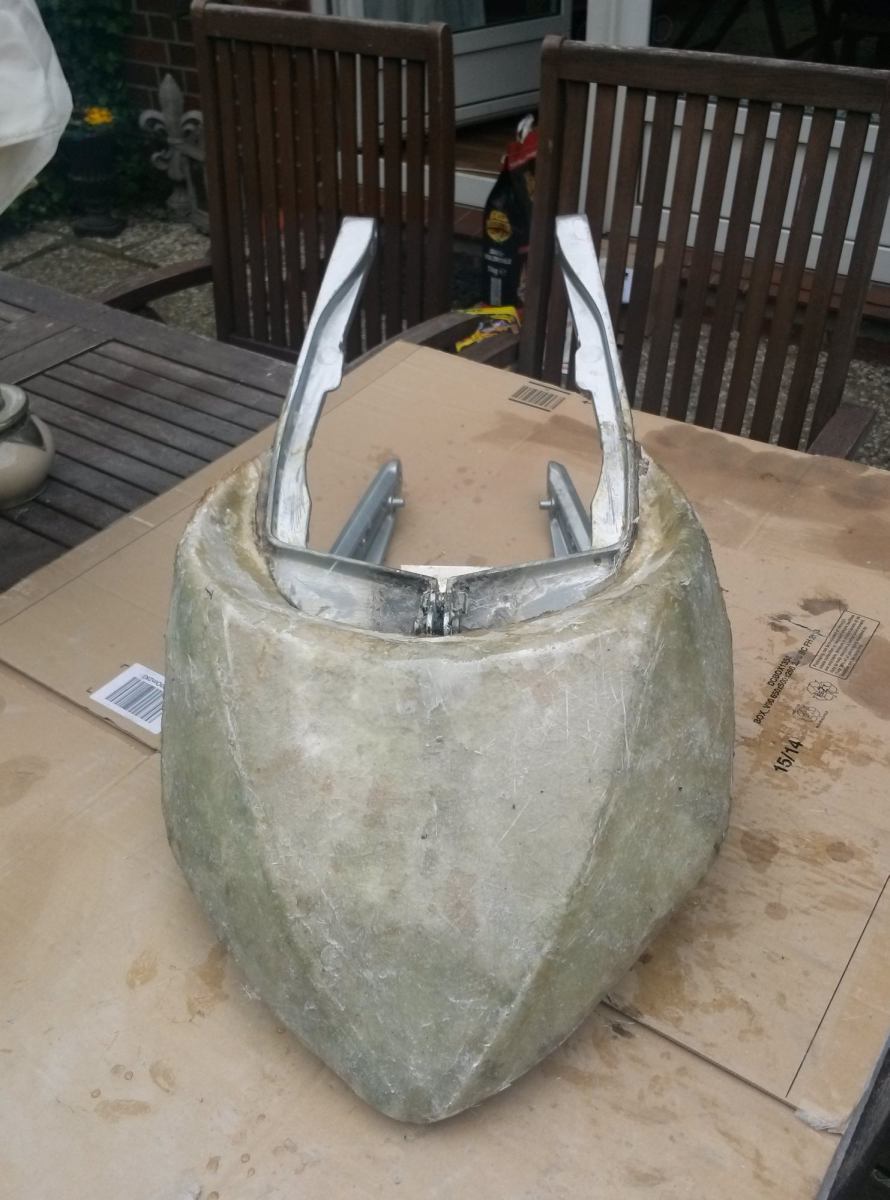

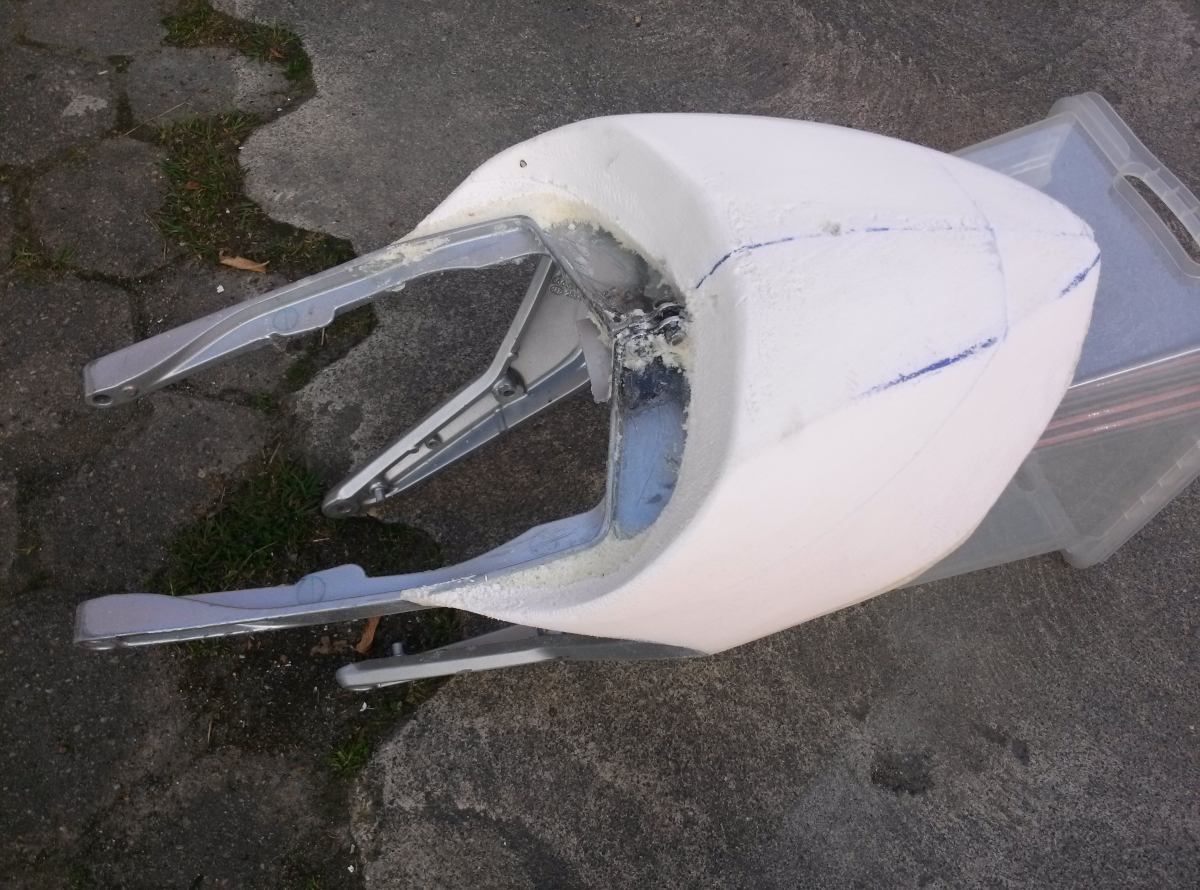

Vom GFK-Teil die überstehenden Ränder abschneiden und dann is Hochzeit

SOOO wir sind noooch laaaaange nicht Fertig

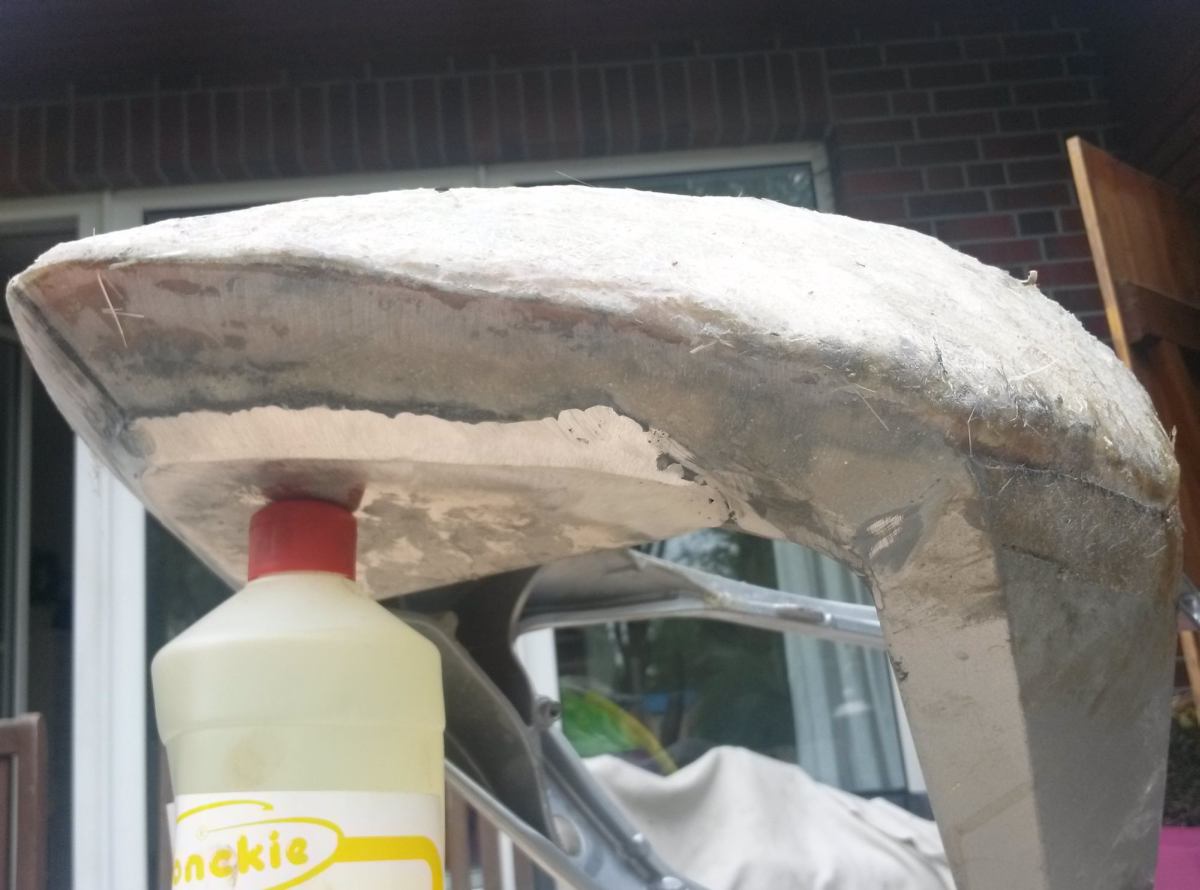

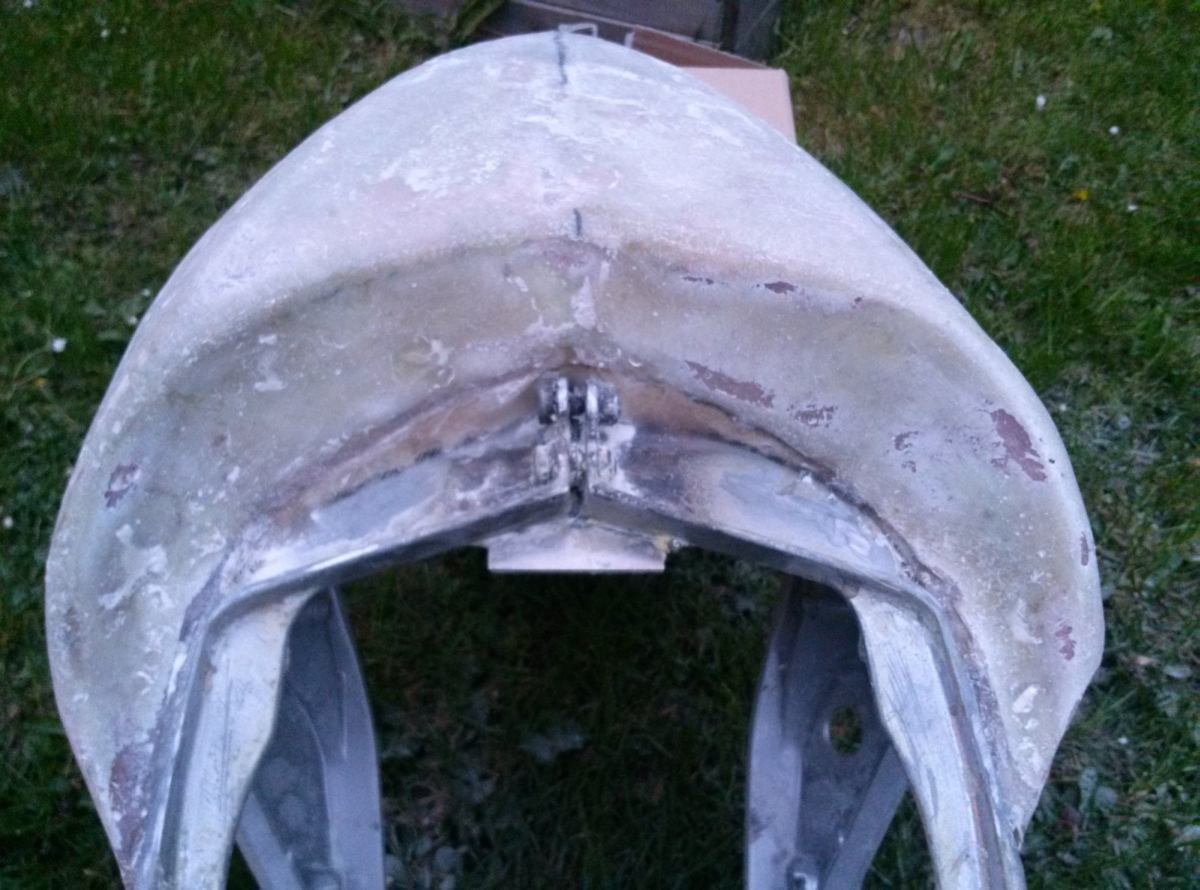

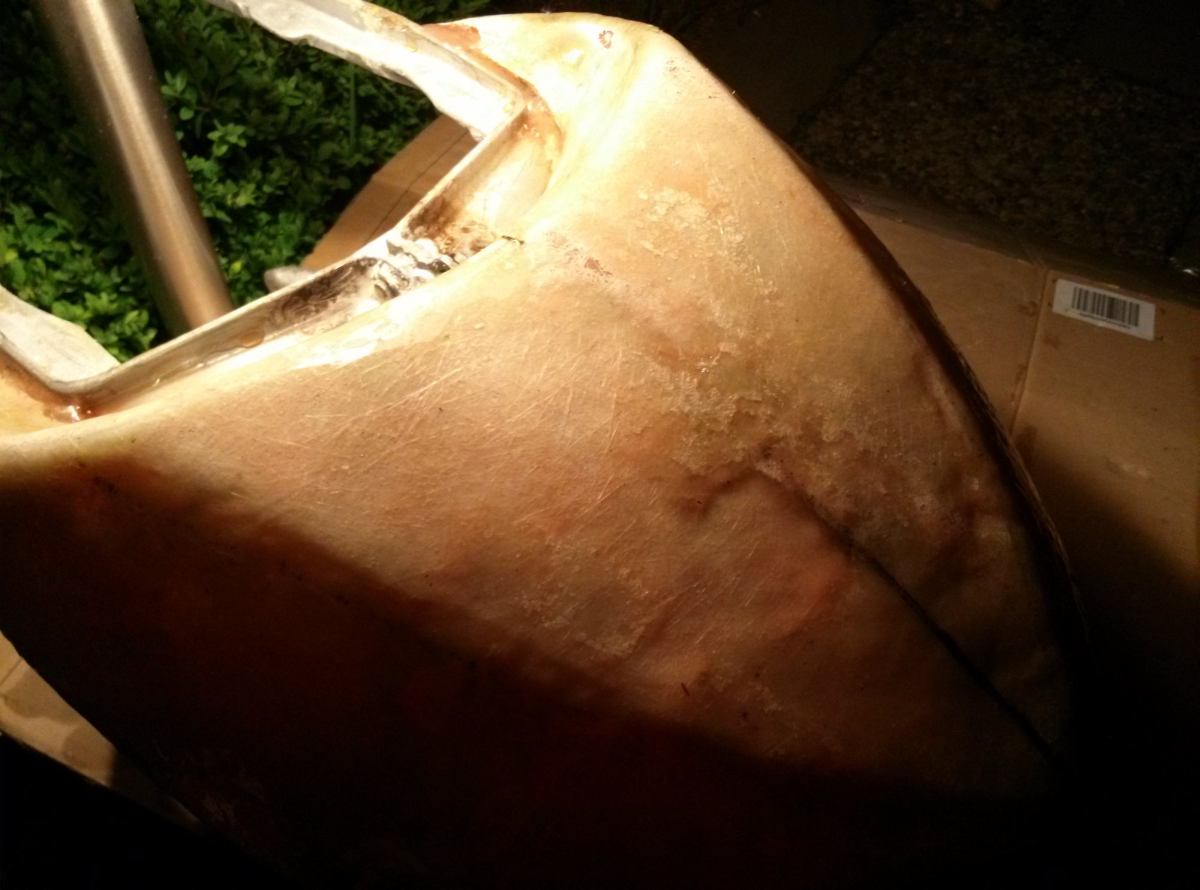

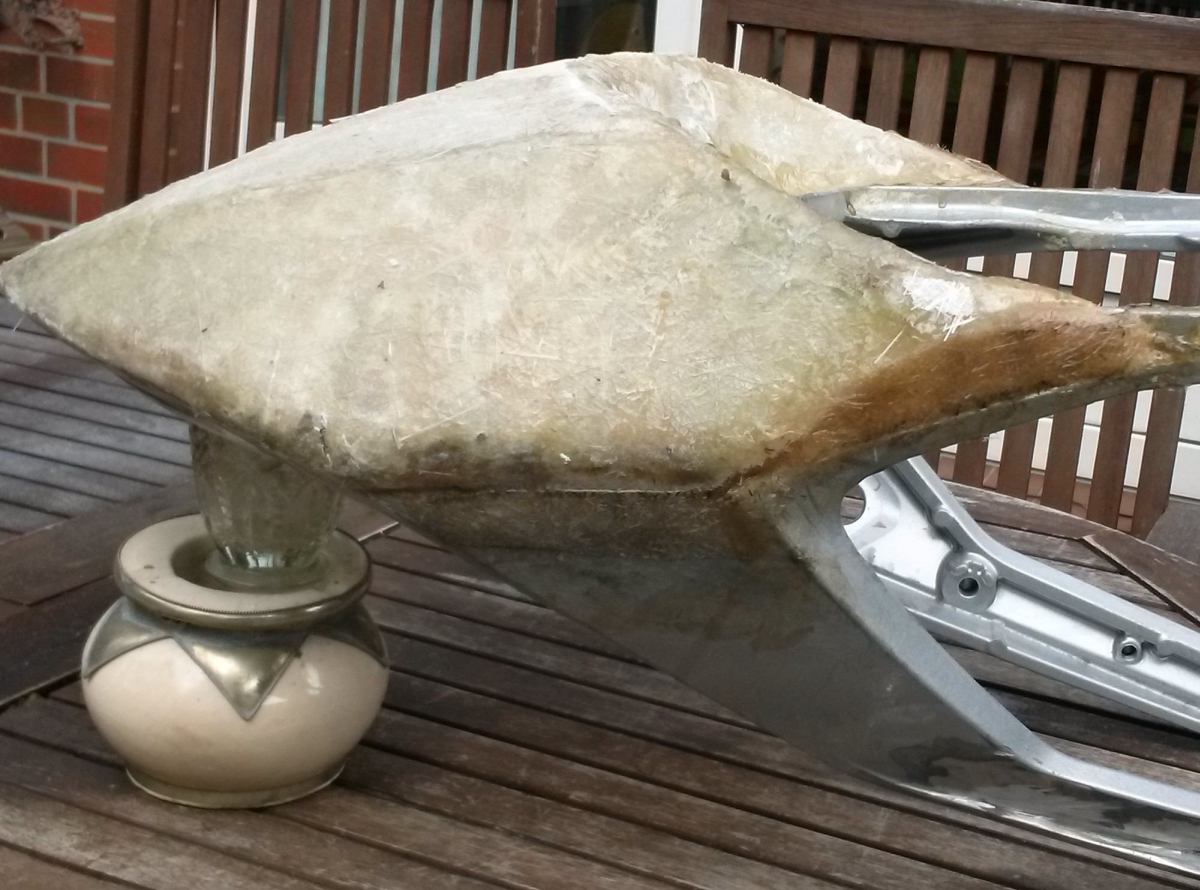

Von Außen Überstände Abtragen hier und da Nachlaminieren > 1ster Grobschliff...schleifen...schleifen ...schleifen...schleifen

...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen

...schleifen ...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen...schleifen nochmal schleifen




Ja sieht echt aus bzw. Riecht noch nach VIEL Arbeit

Noch ma mit Polyesterharz und aufgepasst!!! Baumwollfasern (natürlich auch Härter)
für einen feinen Schichtüberzug machen. Zeuch sieht aus wie ein Mehl aus Wolle, NEIN nich zum reinziehen
Is ne geniale Sache so müsst Ihr nicht Laminieren aber wenn Ihr genug Baumwollfasern
zum Harz beimischt verläuft es nicht mehr und Ihr könnt Stellenweise nachbessern.
Wenn Ihr beispielsweise Löcher habt oder zuviel weggeschliffen habt.

Das macht Ihr dann auch nochmal gefühlte 1-2TAUSEND mal
Nein nicht Aufgeben einfach dann was anderes Schrauben damit ihr wieder
Energie für diese SpachtelundSchleif habt

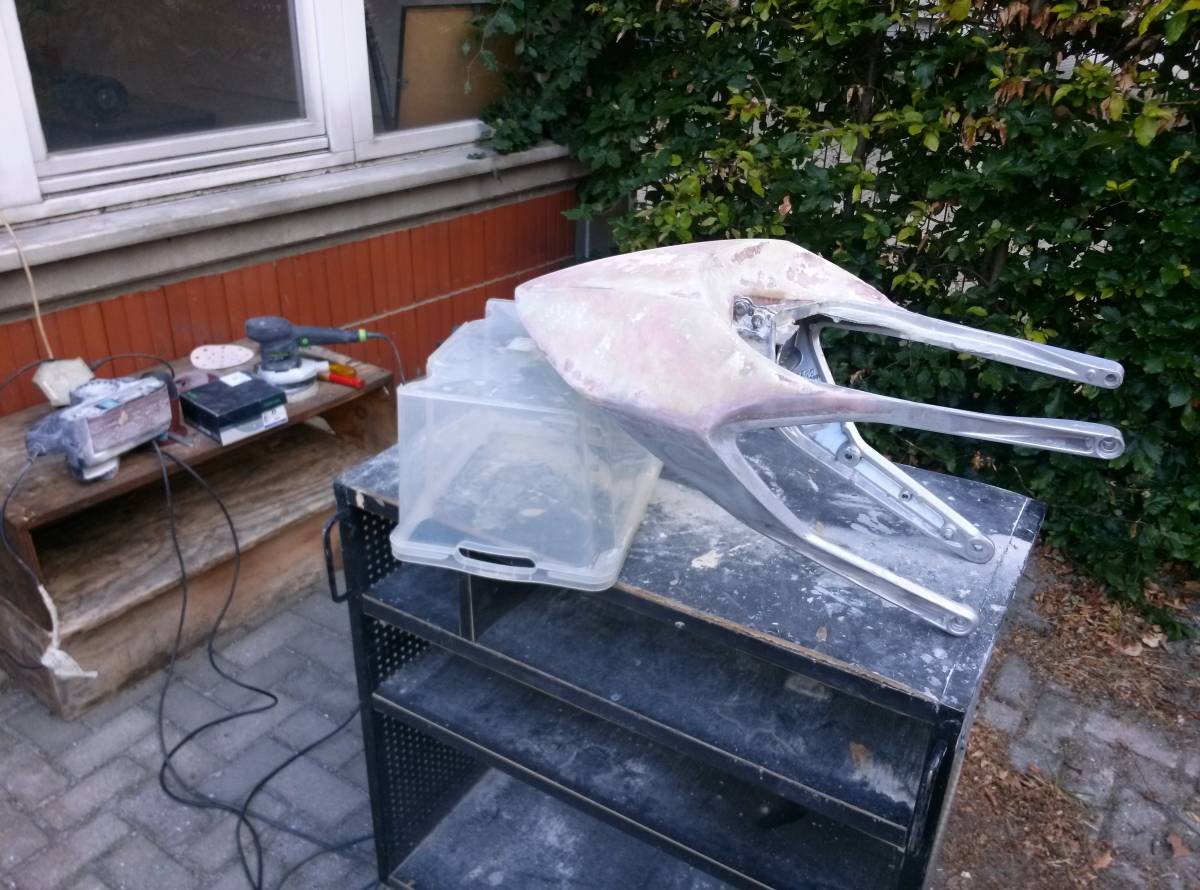

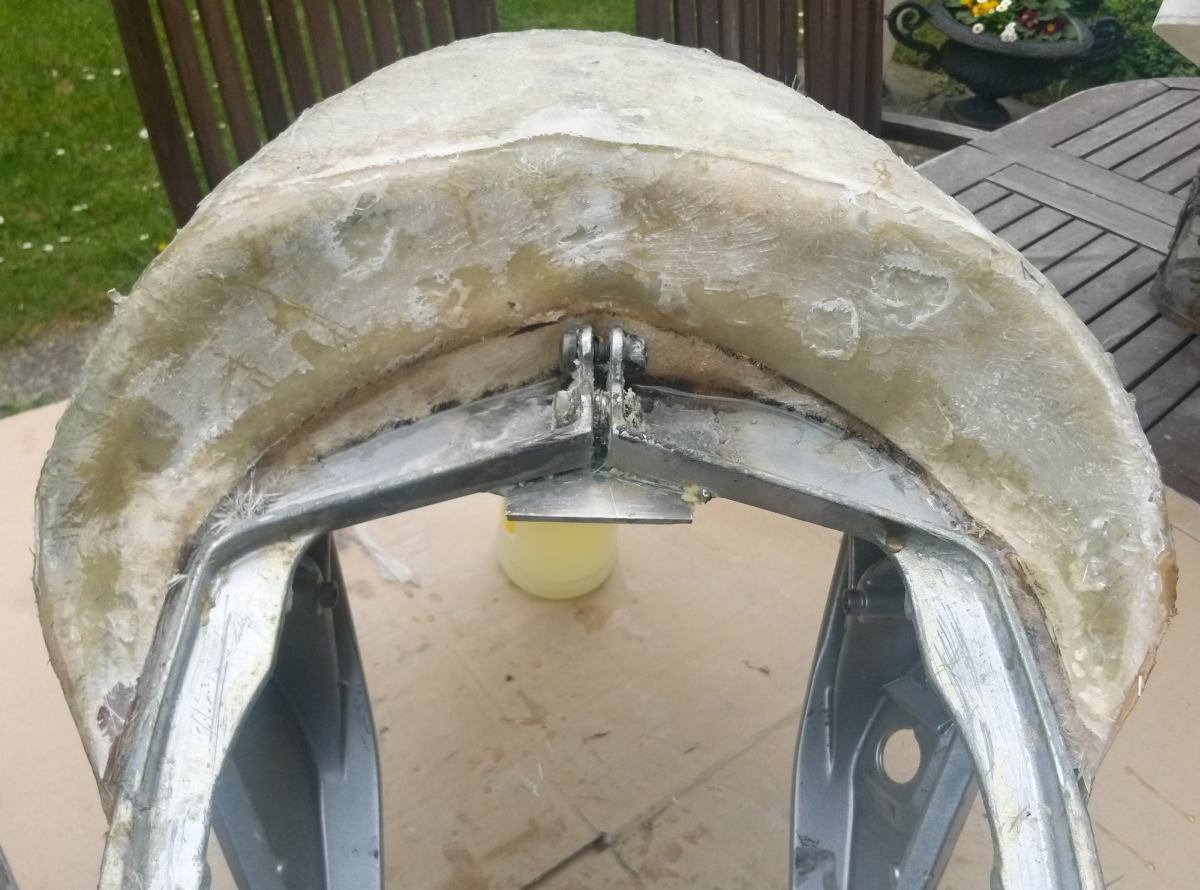

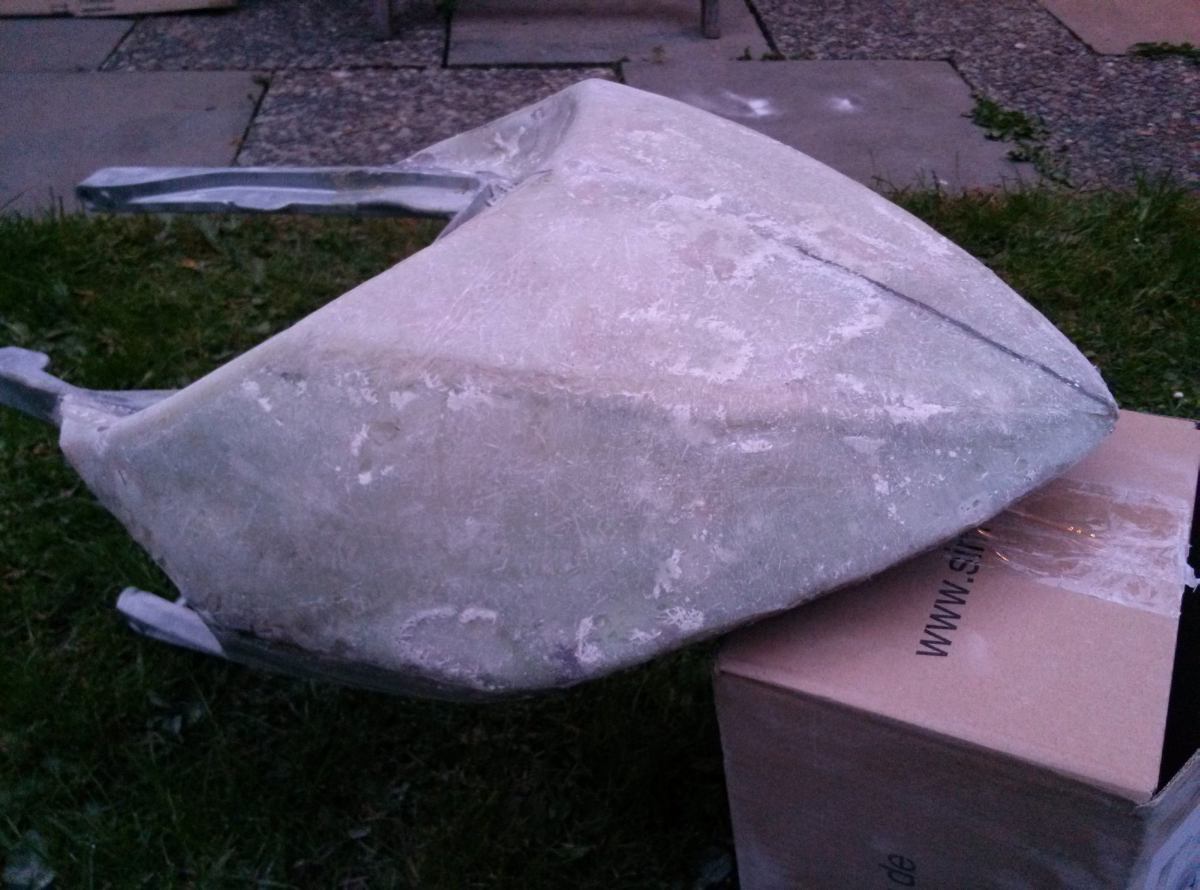

2ter GesamtGrobschliff...schleifen...schleifen...schleifen...ausbessern...schleifen...schleifen...schleifen...ausbessern...schleifen
...schleifen...schleifen...ausbessern...schleifen...schleifen...schleifen...ausbessern...schleifen...schleifen...schleifen...ausbessern
...schleifen...schleifen...schleifen...ausbessern...schleifen...schleifen...schleifen...ausbessern...schleifen...schleifen...schleifen

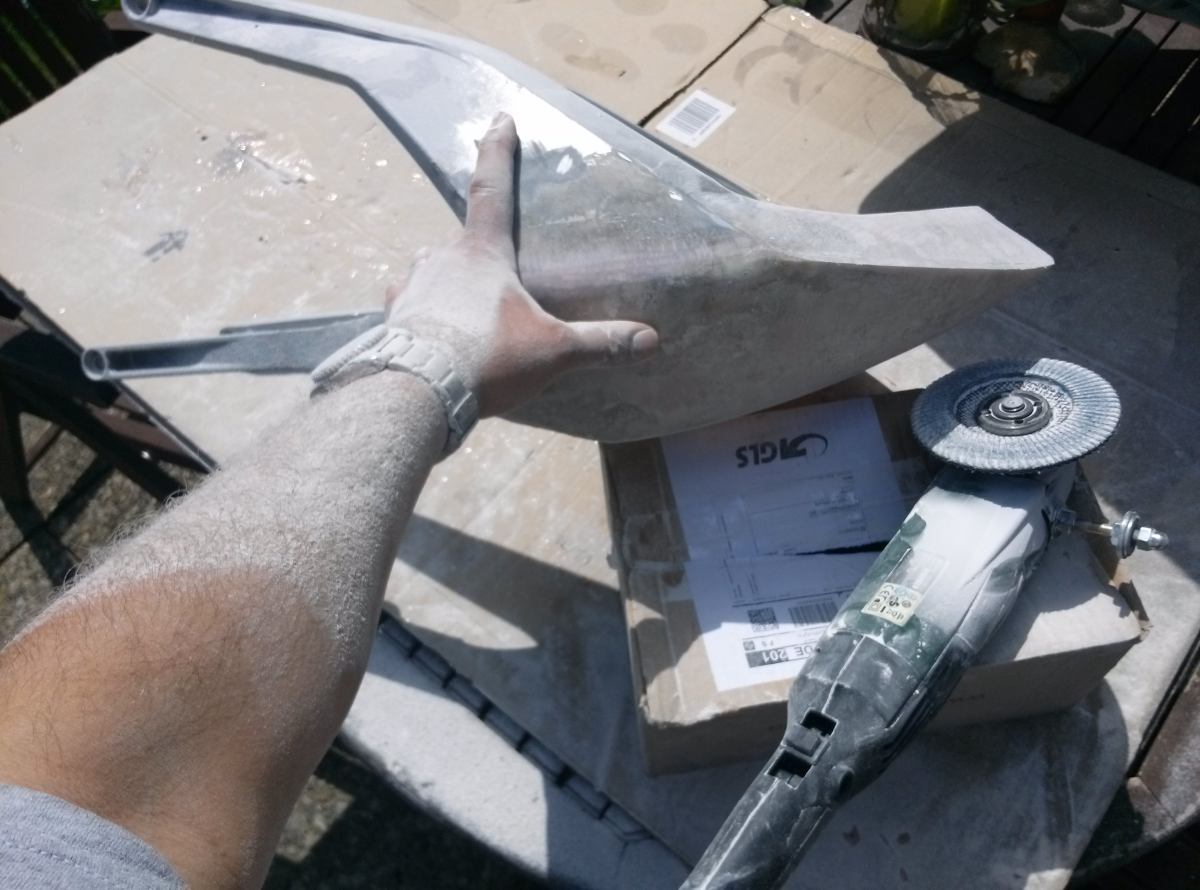

Ja, mein Arm der sieht gut aus ABER die Terasse solltet Ihr erst mal sehen
ohne Scheiß die hab ich anschließend Staubgesaugt sonst

Ihr merkt Wir kommen der Sache/endgültigen Form nun entscheidend Näher und es ist ein Licht am Ende des Tunnels zu sehen

So nun gehts zurück in die Garage.
Für die schnelle Ausarbeitung der GrobenForm in der GFK-KraterLandschaft machte es bis dato nur Sinn
mit der regulierbaren Flex und dem Schmirgel Aufsatz zu arbeiten.

Um "perfekte" Lackierfähige Flächen zu bekommen und das möglichst schnell ohne Bekloppt zu werden muss Profi Wergzeuch her.

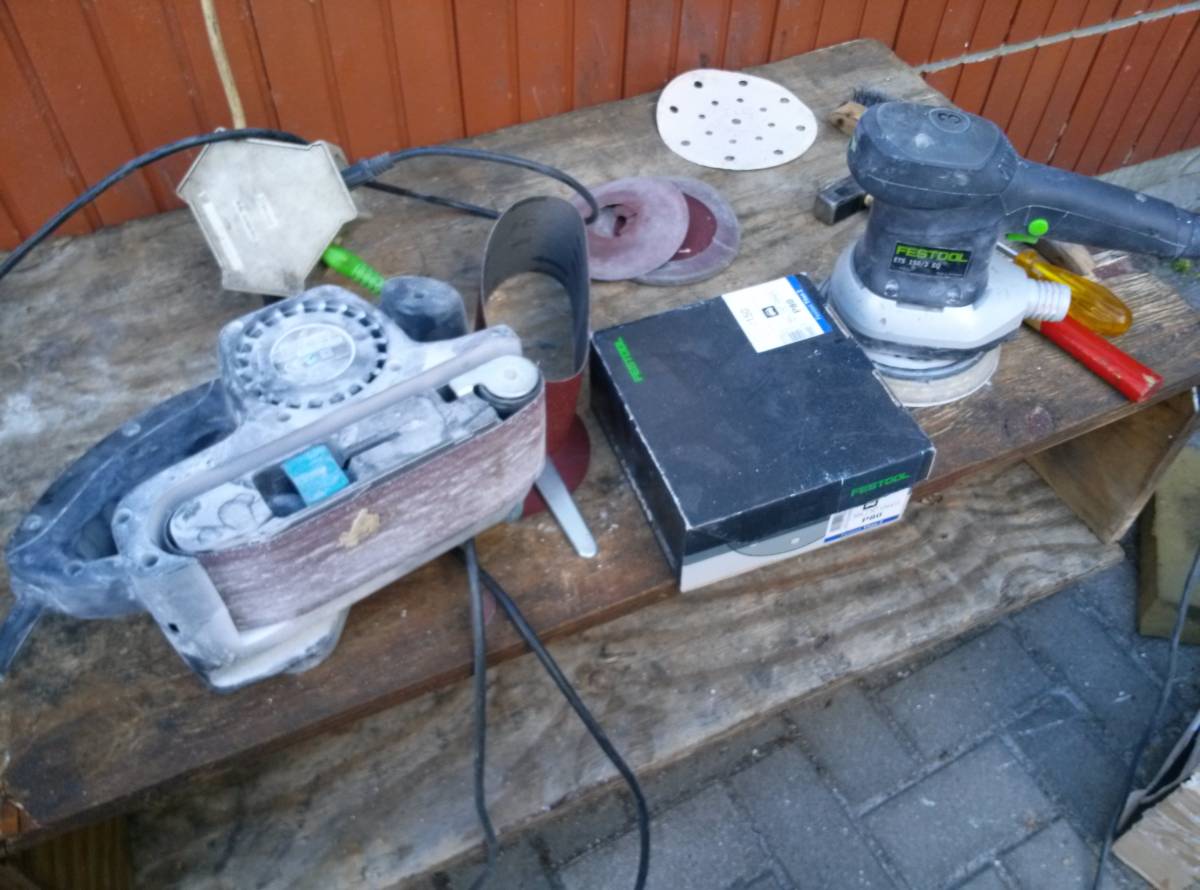

Mein Kumpel der mir auch beim Laminieren geholfen hat hat mir seine Tools geborgt, Dank an dieser Stelle an Mario
Damit kann MANN arbeiten einfach nur der Hammer
Männer sind doch so einfach Glücklich zu machen
Das sind die Schlüssel zum Abschluss des Heckteils


Nach letzten kleinen Harz Ausbesserungen

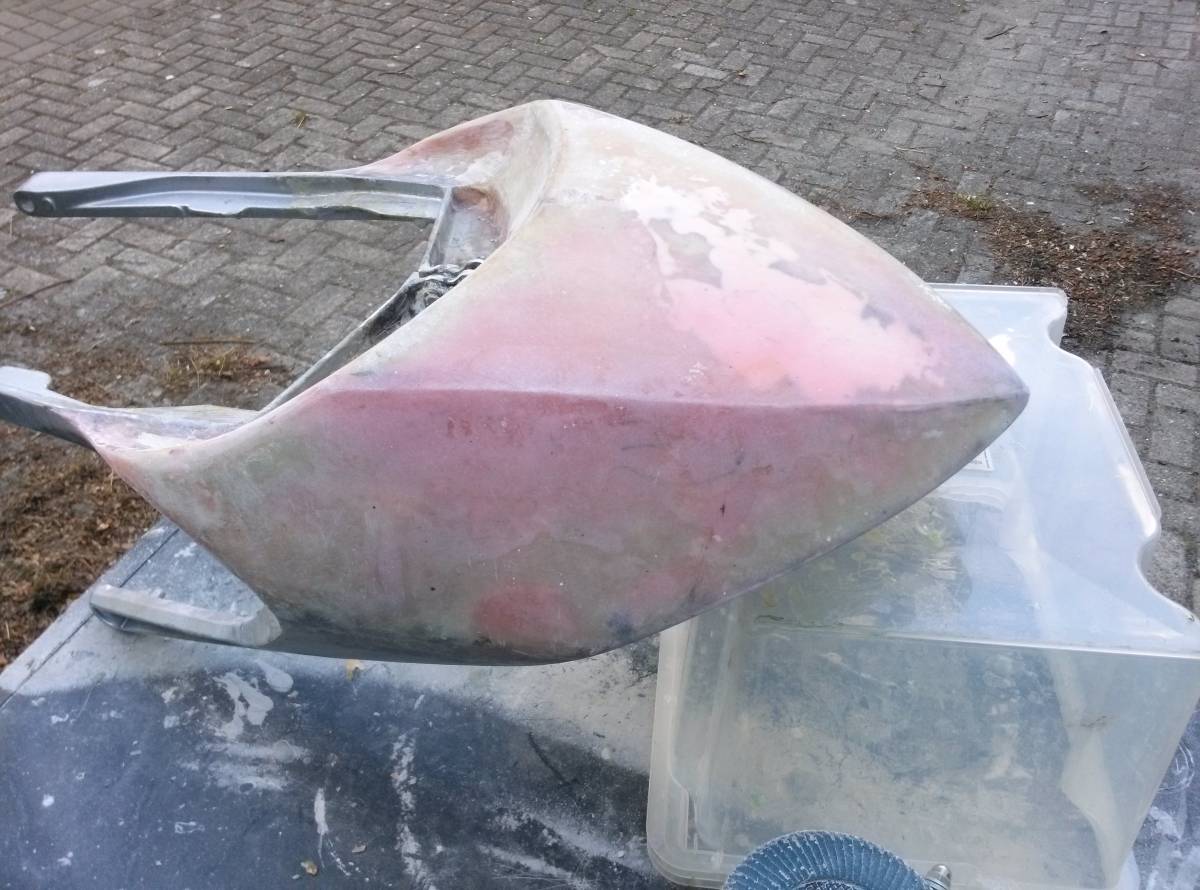

EEEEEEEEEEEEEEEENNNNNDGrobSchliFF
WOW

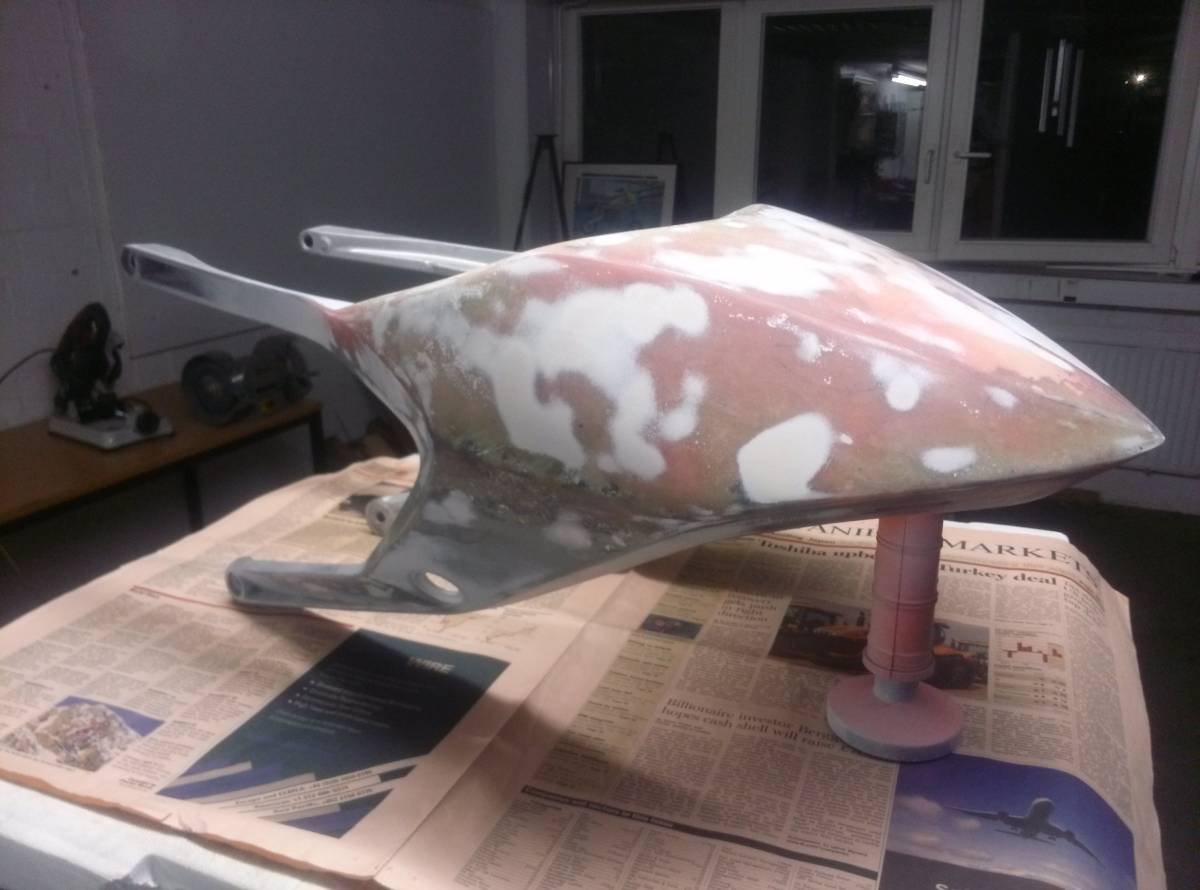

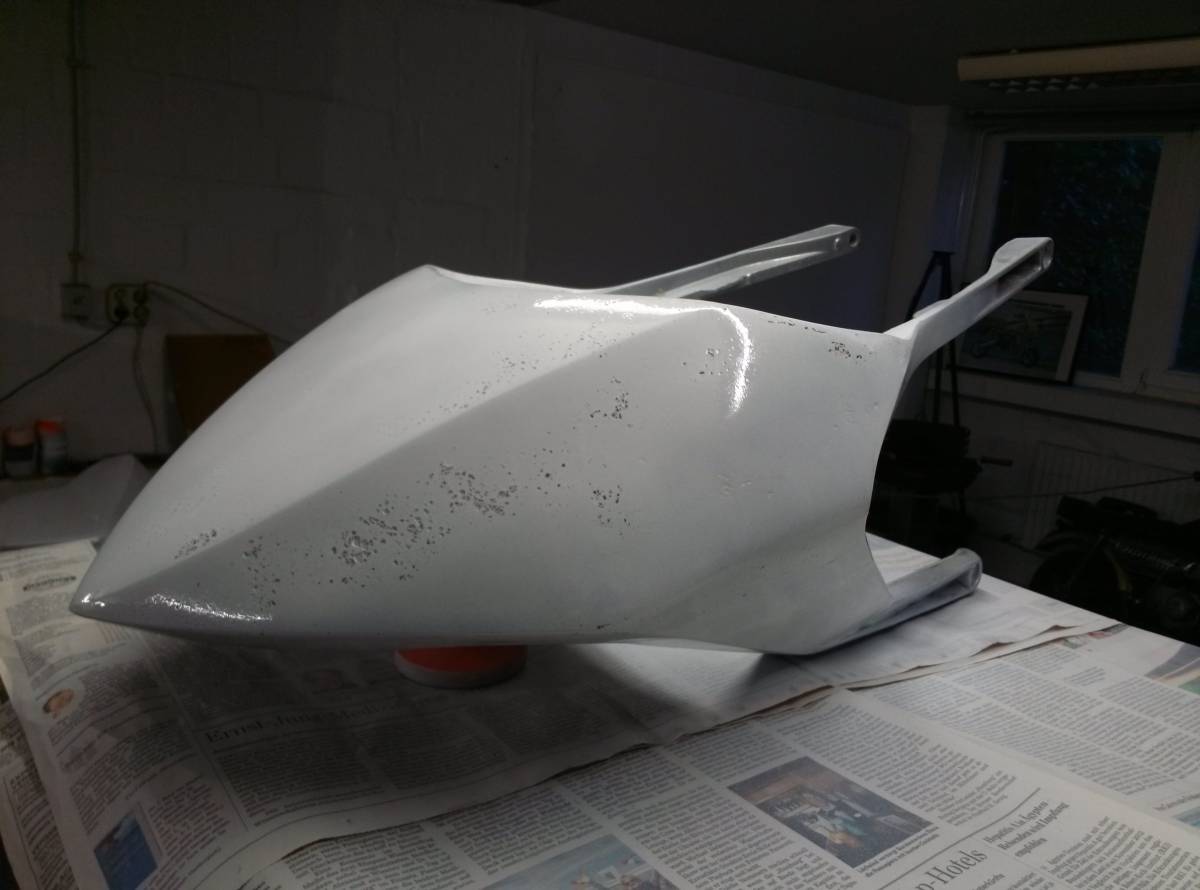

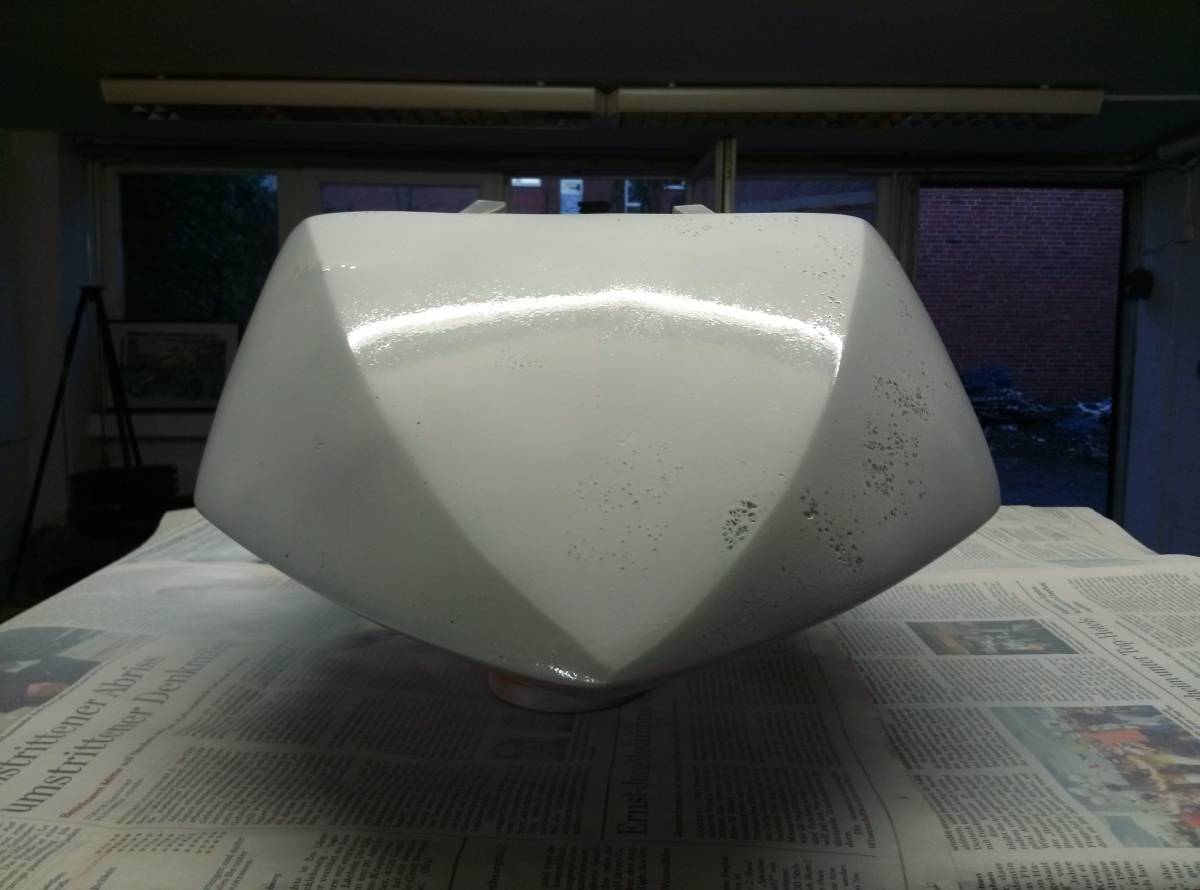

Erster Lackauftrag um die noch zu FeinSpachtelnden Löcher etc. besser zu sehen


Und wer enddeckt den Fehler ?


Nach 2-3mal Spachteln und mit dem Profischwingschleifer Chiko gemacht wird nun
alles für den Filler/Spritzspachtel, um die feinen Kratzer raus zu bekommen, vorbereitet



Eins vorweg nach dem Auftrag des Fillers hab ich das gekriegt.
Dieses Zeuch einer NoName Firma hatte ich aufn letzen drücker aufn Samstach
irgendwo rausgeholt wie ichs aufn Bazar noch runterhandeln usste weil zu teuer war.

Beim Auftragen hab ich schon gemerkt das Fuc..ing Zeuch frisst und blüht an den Übergangsrändern
der verschiedenen Farben/Materialien Also beim Lackn nie Sparen nur Markenware !

Vorläufiges Ergebniss denn neuer beiger MarkenPrimer is schon gekauft

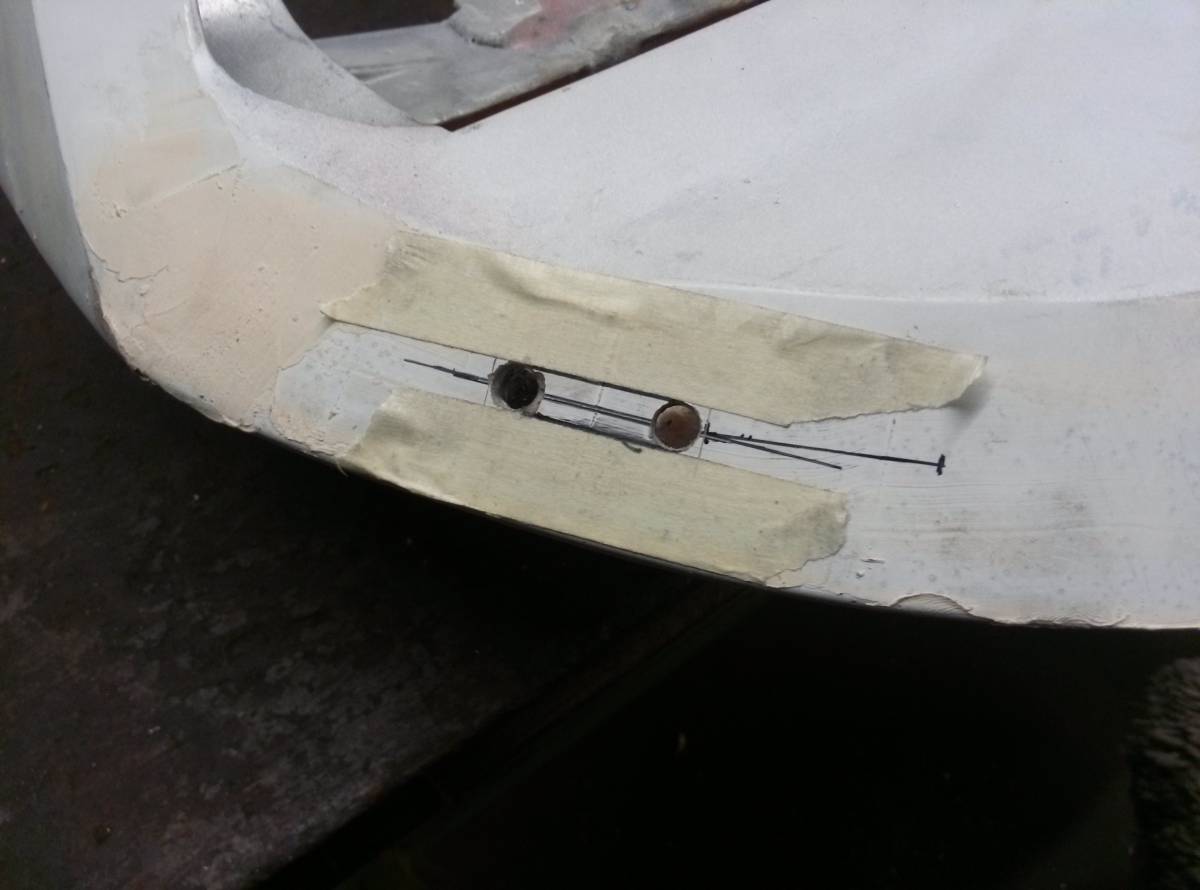

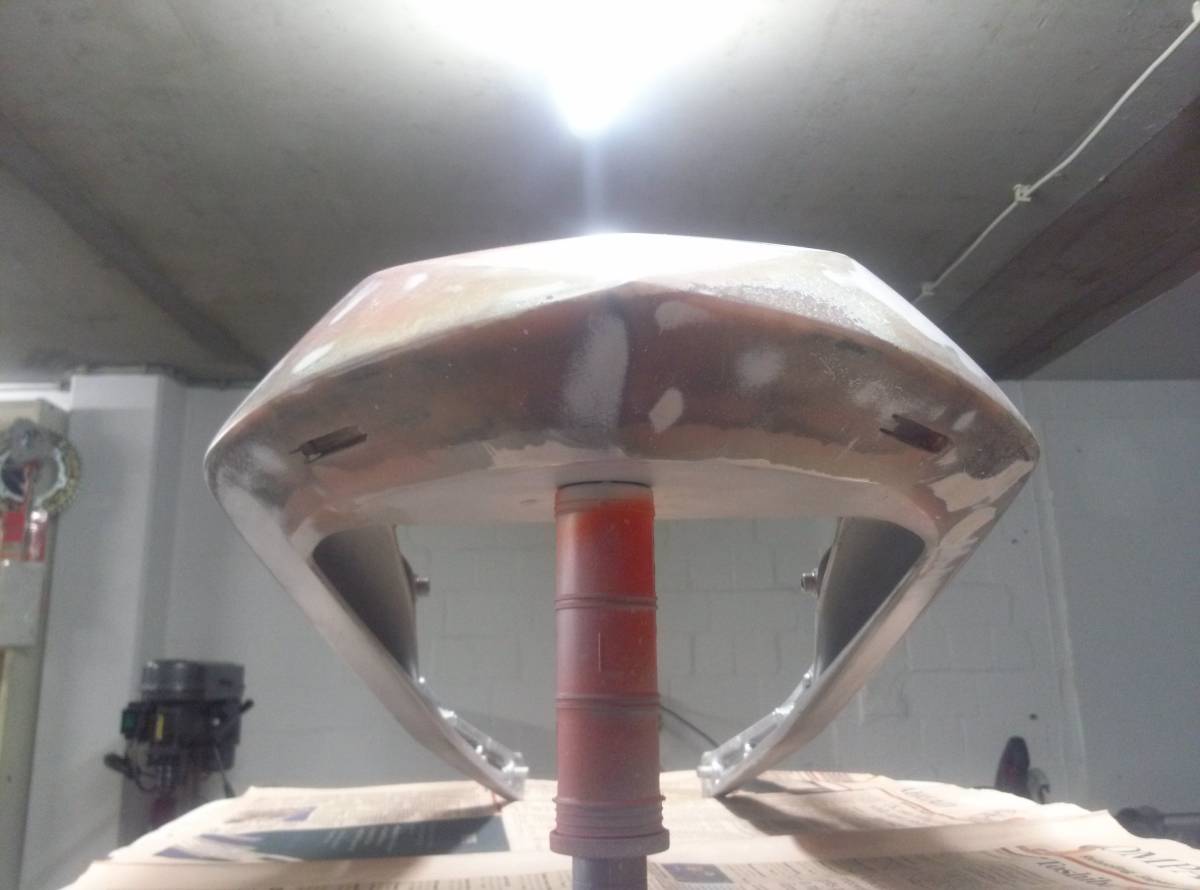

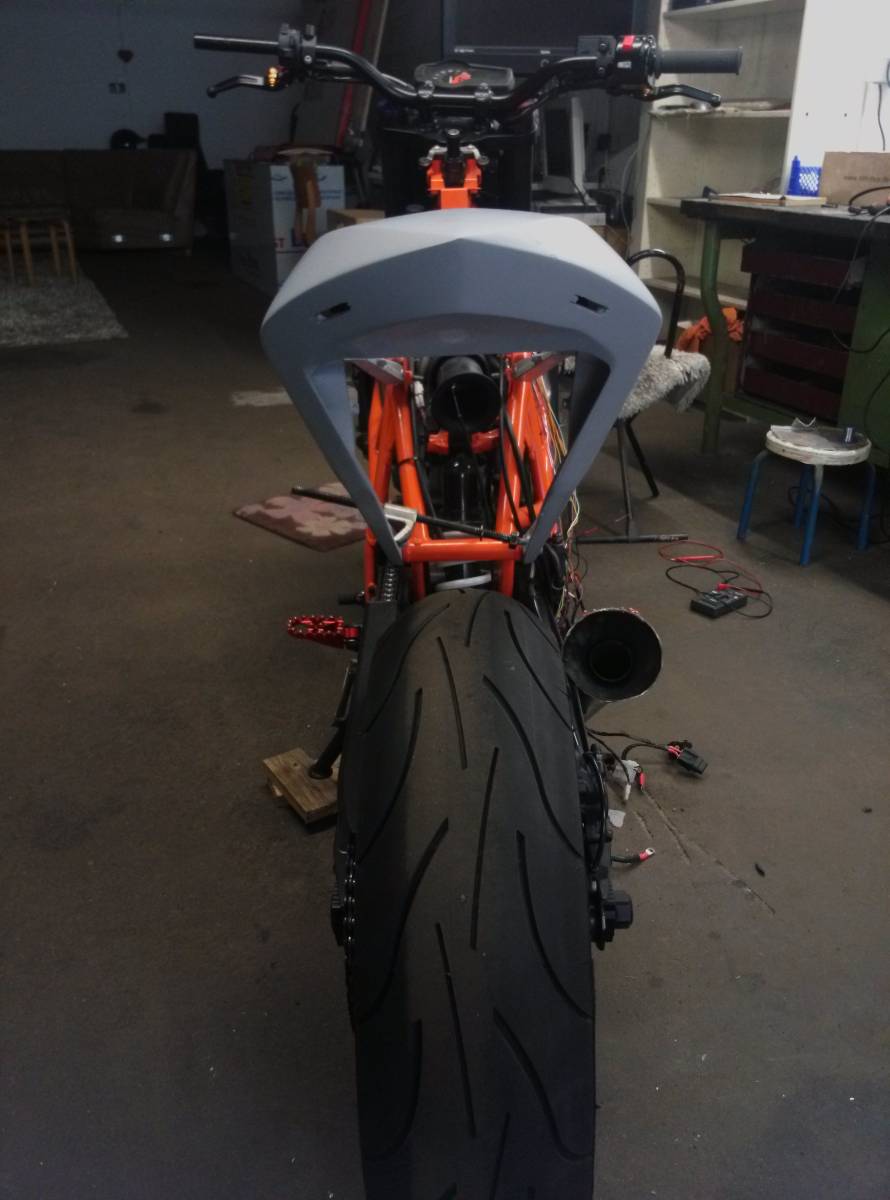

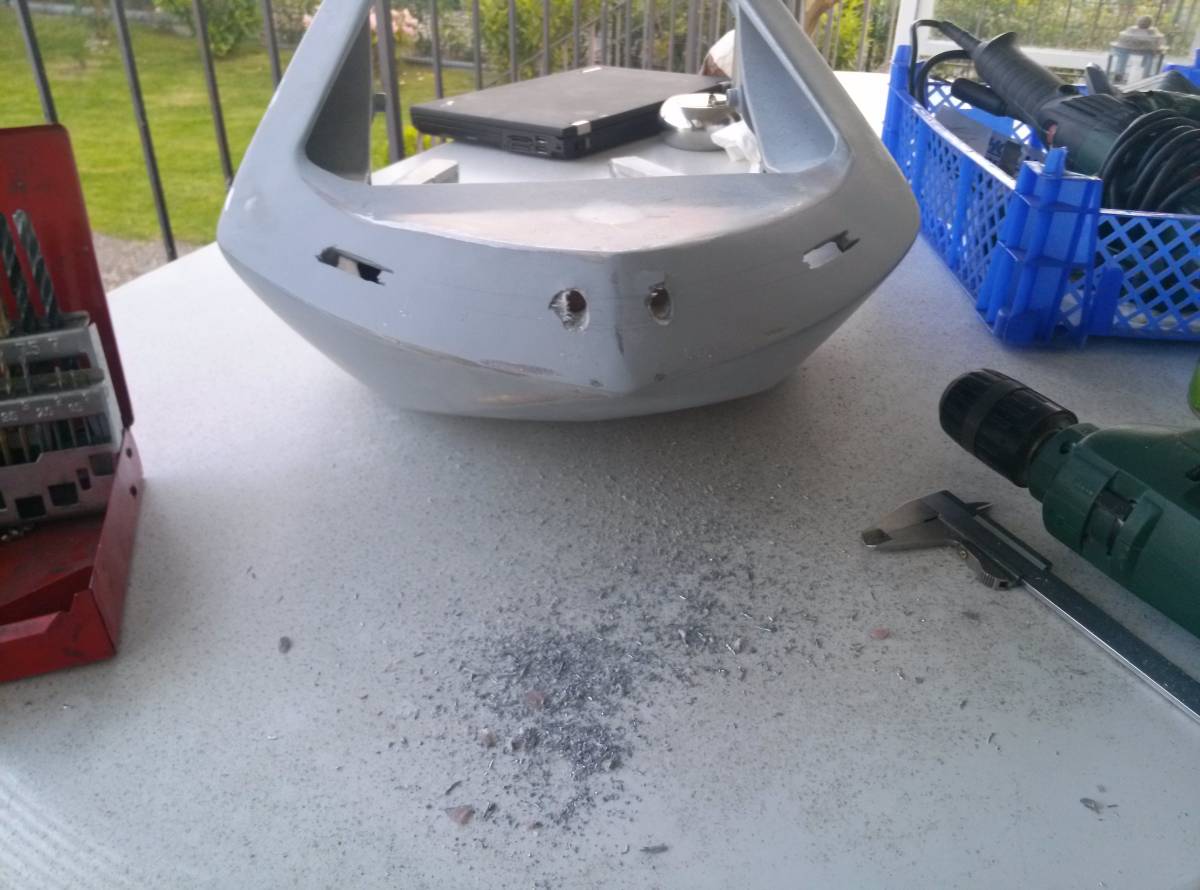

Hier noch Bilder zur Aussparung der 8x40mm kleinen Blinker und des Schlusslichts

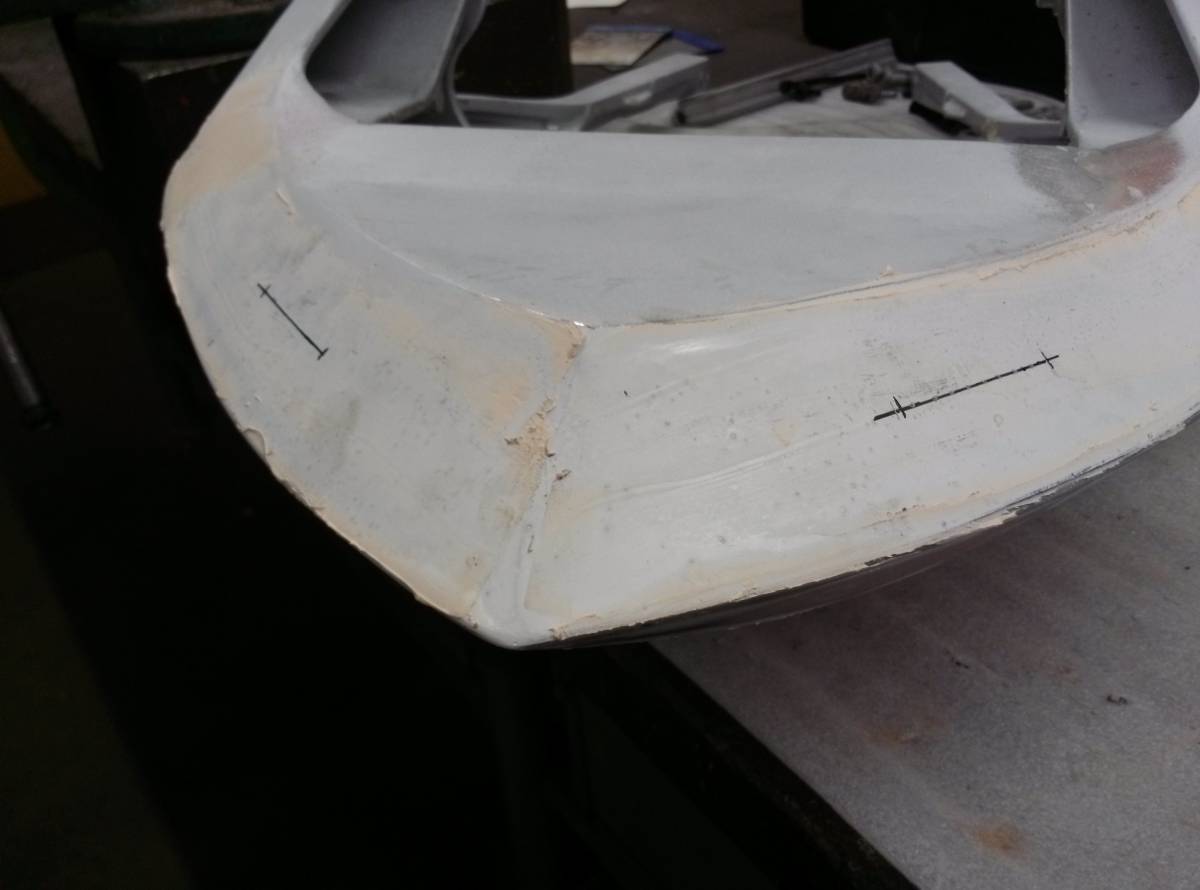

Genau vorzeichnen

Endlöcher in kleinen Schritten 1,5 -8mm bohren


Blinker


Schlussleuchte&Bremslicht

Ich hoffe ihr hattet, mit dem wohl längsten meiner Posts,
viel Spass und neue Erkenntnisse beim Schmöckern.
Bei Fragen stehe ich euch gerne zur Verfügung.

Drückt mir die Daumen das es gut geht am Dienstag
(Denke werd noch ma bis dahin posten in Sache e-Tec wird interessant)

VG ausm KrankenhausBett,

GuteNacht Euer Doty
